Инструмент Лестница используется для размещения на плане этажа библиотечных элементов лестницы.
Разместите и отредактируйте GDL-объекты лестниц с помощью диалогового окна Параметры лестницы.
Для получения дополнительной информации см. Лестницы (предварительно определенные объекты).
Кроме того, в диалоге Параметры лестницы можно частично отредактировать лестницы, созданные с помощью приложения StairMaker.
Панели диалогового окна Параметры лестницы аналогичны тем, которые имеются у библиотечных элементов других типов.
См. Параметры Объектов Библиотечных Элементов.
Эти параметры применяются к объектам лестниц точно так же, как и ко всем другим объектам.
Панель лестницы Просмотр и расположение
Параметры этой панели идентичны тем, которые имеются в Панель Просмотр и Расположение Объекта.
Для настройки параметров лестницы можно воспользоваться данным списком или графическим интерфейсом Специальных Параметров.

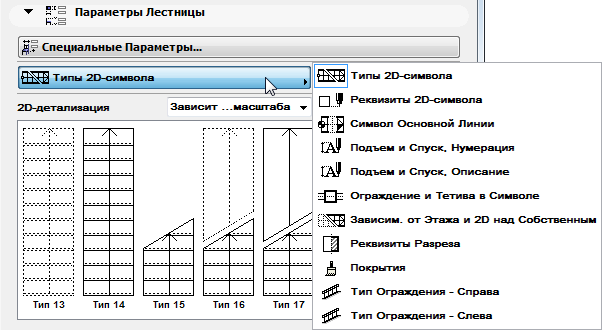

Нажмите на черную стрелку в верхней части, чтобы открылся список типов параметров:

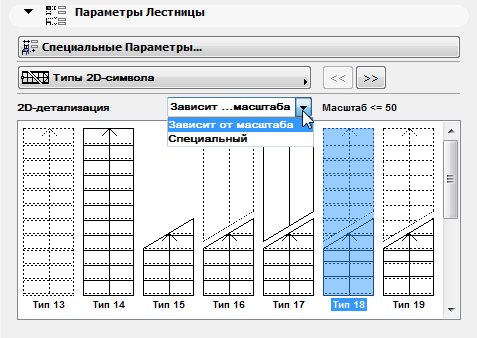

Типы 2D-символа. Выберите один из имеющихся типов 2D-символов, используя их графическое представление. Список предлагаемых вариантов зависит от выбора Зависит от масштаба или Специальный в параметре Уровень 2D-деталей.

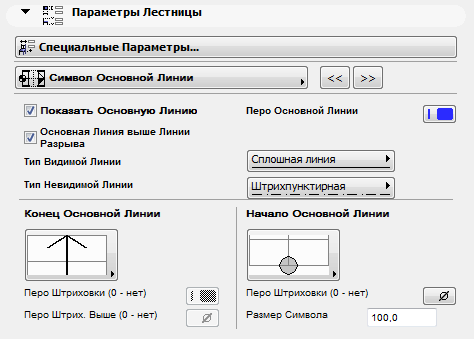

На странице Символа Основной Линии можно выбрать стиль стрелки и начальный символ для 2D-символа лестницы.

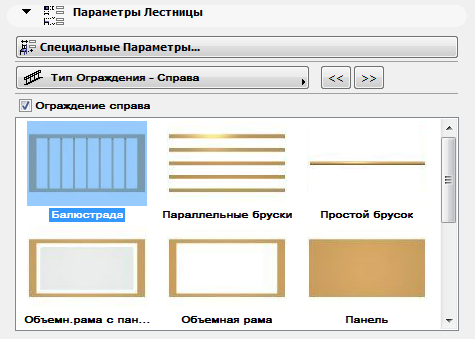

На последующих двух страницах предоставляется возможность выбора варианта ограждения лестницы слева и справа.
Для лестниц StairMaker соответствующая панель называется 2D-символ и 3D-реквизиты.

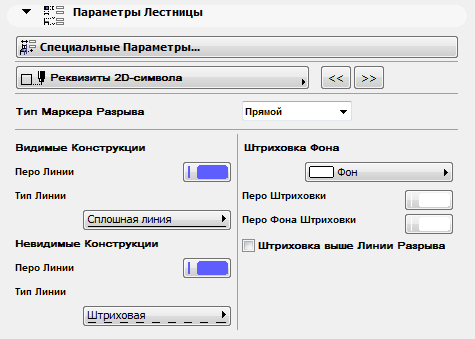

Реквизиты 2D-символа. На этой странице выбираются реквизиты выбранного типа.
Видимая конструкция. Это часть лестницы, расположенной под отметкой разрыва. Невидимая конструкция - это часть лестницы, расположенная над отметкой разрыва, или являющаяся спрятанной.
Выберите штриховку фона тела 2D-символа лестницы.

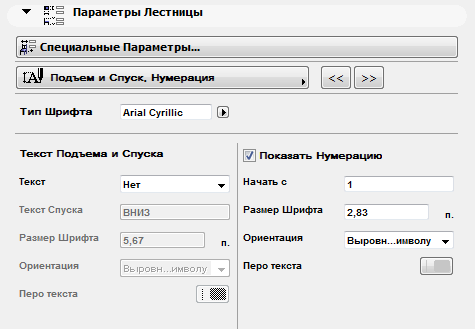

Страница Подъем и Спуск, Нумерация служит для настройки размещения стандартных текстовых элементов лестницы.
Выберите для Ориентации текста вариант Читаемый, чтобы текст можно было читать снизу и справа, независимо от расположения Лестницы.
Показать нумерацию. Инициирует нумерацию всех проступей лестницы. Вы можете указать номер начала нумерации, а также размер текста и его перо.

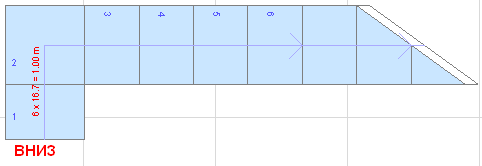

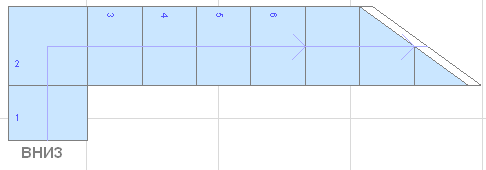

Страница Подъем и Спуск, Описание позволяет отображать слова “Вверх” или “Вниз” в начале основной линии.
В разделе Текст Подступенков и Проступей:
Текст подступенков и проступей. При отметке этого маркера вместе с лестницей приводится текст с количеством подступенков и проступей вместе с их размерами. Формат. Используйте этот параметр для выбора формата представления текста подступенков и проступей. Выберите вариант Специальный текст для ввода собственного текста. Укажите Размер текста и Перо текста для текста подступенков и проступей.
Поле Описание позволяет размещать вместе с лестницей произвольный текст.

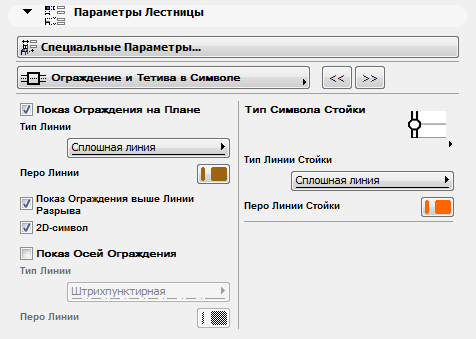

Ограждение и тетива на символе. Эта страница позволяет включать или выключать символическое представление ограждений и тетивы. С помощью ограждений Вы можете выводить на экран ось ограждения помимо или вместо ограждения.

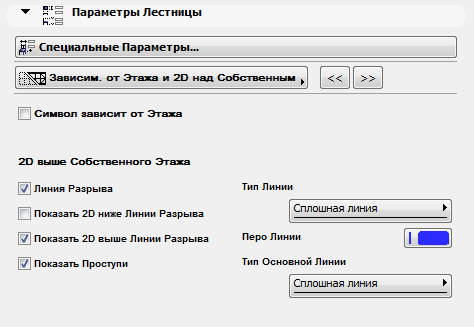

Зависимость от этажа и 2D над собственным этажом. Эта страница контролирует представление символа лестницы над и под ее собственным этажом.
Примечание: Лестницы показываются на других этажах согласно параметру, выбранному в Показ на этажах панели Представление на плане и в разрезе. Если выбран вариант "Только Собственный Этаж", то активация маркера "Зависит от Этажа" никак не влияет на отображение символа лестницы.
Символ зависит от этажа. Отметьте этот маркер, чтобы выбрать представление символа лестницы на других этажах. (Если этот маркер не отмечен, то лестница показывается одинаково на всех этажах.)
2D выше собственного этажа. Используйте эти маркеры, чтобы указать, какие части лестницы должны показываться на этажах, выше ее собственного:
•Линия разрыва. Показать или спрятать линию разрыва.
•Показать 2D под отметкой разрыва.
•Показать 2D над отметкой разрыва.
•Показать проступи.
Выберите Тип линии, Перо линии, Тип основной линии для показа символа лестницы этажом выше ее собственного этажа.

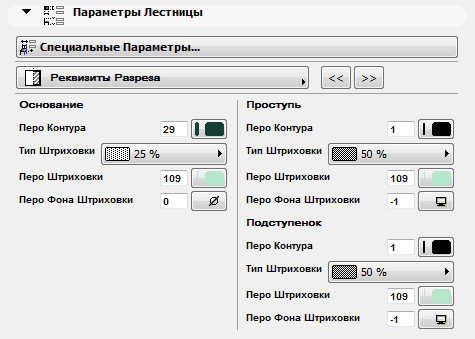

На странице Реквизитов Разреза можно настроить различные параметры отображения основания лестницы и проступей.
Панель Представление на плане и в разрезе диалогового окна Параметры Лестницы
Панель Представление на плане и в разрезе Лестниц очень похожа на одноименную панель Объектов.
Для получения дополнительной информации см. Параметры Инструмента Объект.
Для получения дополнительной информации см. Панель Модель Диалога Параметров Объекта (По Умолчанию Скрыта).
Панель Категорий и Свойств Лестницы
