半径寸法

半径寸法は、曲線要素の半径の値を表示します。

半径寸法には、寸法（ポインタ）線とテキストの2つの主要部品があります。

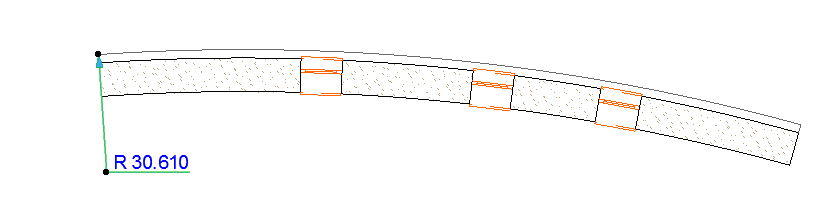

1.曲線要素の1点をクリックします。

2.曲線の中心方向または反対方向に、寸法線を描きます。半径寸法は必ず曲線要素を指す必要があります。

3.もう一度クリックして、半径の値を示すテキストを配置します。

半径寸法の設定では、テキストの向きを指定できます。
