半径寸法のツールの設定

半径寸法ツールは、曲線要素（壁、スラブ、屋根、メッシュ、塗りつぶし、円、円弧）の半径の値を表示できます。

この機能についての詳細は、「半径寸法」を参照してください。

このダイアログボックスでの設定の大半は、「線形寸法のツールの設定」での設定と同じです。

以下では、半径寸法の設定に固有のコントロールについて説明します。

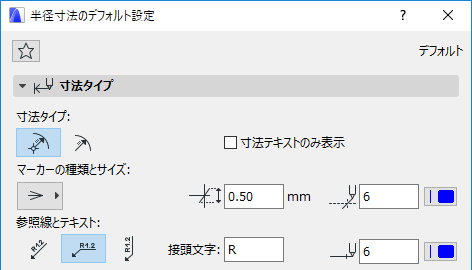

半径の［寸法タイプ］パネル

［寸法タイプ］：半径寸法のタイプを指定します。

•半径寸法の種類を指定します。このタイプを選択して、半径寸法を平面に入力すると、円弧の中心が自動的に十字で示されます。

•ここをクリックすると、中心点を持たない寸法が表示されます。

［参照線とテキスト］：半径寸法の寸法テキストの位置を指定します。

•ここをクリックすると、寸法テキスト（寸法線と連続）が平行方向になります。

•ここをクリックすると、寸法テキストを水平方向にします。

•ここをクリックすると、寸法テキストを垂直方向にします。

［記号文字］：寸法テキストのオプション記号文字をここに入力します。
