角度寸法のツールの設定

角度寸法ツールを使用すると、対になった直線や直線要素の辺の間、または曲線要素に角度の値を配置できます。

この機能についての詳細は、「角度寸法」を参照してください。

このダイアログボックスでの設定の大半は、「線形寸法のツールの設定」での設定と同じです。

以下では、角度寸法の設定に固有のコントロールについて説明します。

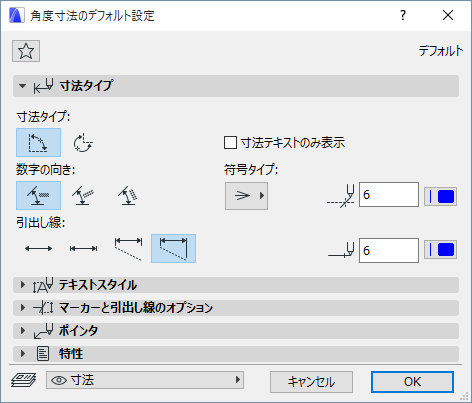

角度の［寸法タイプ］パネル

寸法タイプ

内側寸法の選択（鋭角）

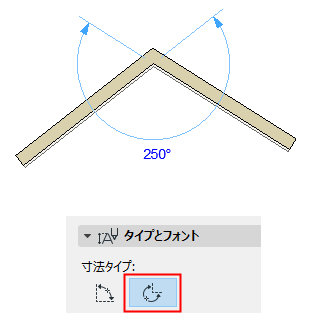

外側寸法の選択（鈍角）

数字の向き

•水平の寸法テキスト

•垂直の寸法テキスト

•平行の寸法テキスト
