많은 선택된 요소들을 (벽, 보, 선, 슬래브, 지붕, 메쉬, 채우기와 영역 폴리곤, 선, 호, 폴리라인, 스플라인) 직선 세그먼트, 호 또는 요소 테두리를 따라 분할 할 수 있습니다.
분할 명령은 평면과 3D 창 - 드로잉 요소에서만- 단면/입면/IE 그리고 3D 문서 창, 그리고 상세와 워크시트에서 가능합니다.
주의: 지붕 요소와 같은 폴리곤은 호로 분할할 수 없습니다.
주의: 커튼월을 다른 커튼월로 분할 할수 있지만, 커튼월 분할 명령을 사용해야만 합니다.
교차 커튼월 분할 참조.
계단 플라이트 구조를 분할하는 것도 가능합니다..
분할 계단 구조를 참조하십시오.
분할 면은 항상 평면에 수직입니다.
예외: 모프를 분할하고 있다면, 더 자유롭게 작업할 수 있습니다: 분할면은 현재의 편집면에 수직이 되도록 설정할 수 있습니다.
1.분할하려는 요소들을 선택합니다.
2.편집 > 형태 변형 > 분할 명령을 사용하거나, 정보상자에서 손도끼 모양의 아이콘을 선택합니다.
3.임시 분할 선을 그리거나, 기존의 선, 호, 벽 또는 폴리곤 테두리 위를 클릭합니다.

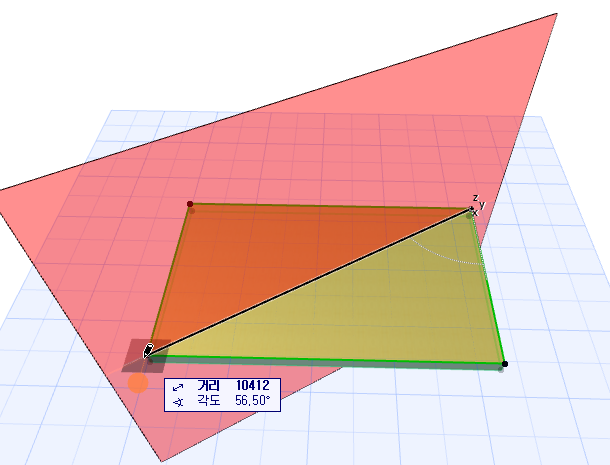

3D 창에서, 빨간색 분할 면이 참고로 보여집니다.
4.눈동자 커서로 분할한 선/호/테두리 자르기의 어느 한쪽 위를 클릭합니다.

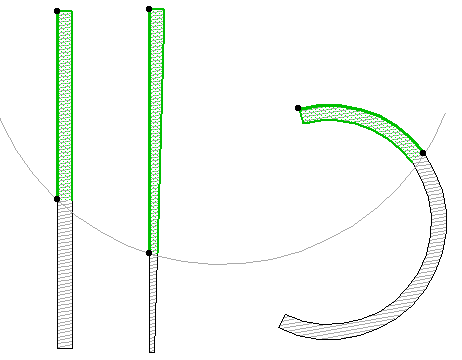

주의: 벽을 분할할 때, 분할은 선택된 요소의 기준선과 함께 나누는 선 교차의 점에 위치를 갖습니다.
5.클릭된 쪽의 요소들은 선택된 채로 남고, 다른 쪽의 요소들은 선택 해제됩니다. 요소들의 선택된 그룹은 일반적인 방법으로 편집될 수 있습니다.

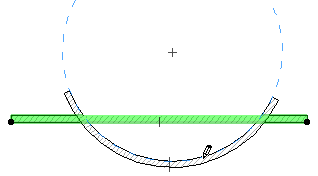

선택된 요소가 몇몇 위치에서 한 요소에 의해 교차되면, 분할 명령은 모든 교차점에서 선택된 요소들을 분할합니다.
분할하기는 3D 창에서도 사용 가능합니다. 수직 면을 가진 선택된 요소를 두 개의 세그먼트로 분할 할 수 있습니다. 이 기능은 평면 창에서와 같은 방법으로 실행됩니다. 분할 선은 사용자 원점의 면에서 그려집니다.
주의: 선택된 요소가 없을 때, 분할 명령으로 벽의 면이나 기준선 상 어느 점을 클릭하여 그 벽을 분할할 수 있습니다.
