영역 면적은 프로젝트 계산에서 중요한 구성요소이며, 영역 면적과 3D 영역 공간이 계산되는 방법을 사용자 정의할 수 있습니다. 영역 치수는 결합적입니다; 업데이트 후, 영역 면적은 수정 내용을 반영하기 위해 다시 계산됩니다.
영역 면적은 대개 영역 설명의 일부로 문서에 나타나며, 또한 문서 > 기타 목록화 > 영역 목록 계층 메뉴로 생성된 영역 목록의 일부를 형성합니다.
ARCHICAD가 영역 면적을 계산하는 방법은 몇 가지 다른 설정을 따릅니다:
•영역 범위를 정의한 벽과 기둥을 위해 영역과의 관계 옵션이 선택되었습니다;
•옵션 > 프로젝트 환경설정 > 영역에서, 영역 환경설정 은 벽감 계산을 위한 전역적 컨트롤을 포함하고 벽이나 기둥의 계산을 개량합니다;
•영역 설정의 영역 계산 패널은 영역의 측정 범위를 확인하고 계산된 값을 개량합니다.
각각의 이 설정들이 아래에 설명되어 있습니다.
각각의 벽과 기둥에 대해, 그것의 영역과의 관계를 사용자 정의할 수 있습니다. 즉, 그것이 영역 경계처럼 작용하게 되는지 (구분자처럼, 영역을 "중단시킴")와 영역 형태의 면적과 체적을 계산할 때, 그것의 면적 그리고/또는 체적을 고려해야 하는지를 정의할 수 있습니다.
이 정의는 벽 설정 및 기둥 설정에서, 모델 패널에 위차한 팝업 메뉴로 만들어집니다. In 커튼월 설정, 팝업은 부재 배치 대화에서 찾을 수 있습니다.
옵션은 다음과 같습니다:
1.영역 경계 (경사 기둥에는 사용 불가능.): “영역 경계”로 설정된 벽은 영역의 구분자로 작용합니다; 영역의 모서리가 됩니다. 그러한 “영역 경계” 벽이 경사진 경우, 영역의 지오메트리는 이것을 고려하여, 이에 따라 벽에 맞추기 위해 기울어집니다. 또한, “영역 경계”로 설정된 벽은, 영역 면적 안에 위치한 경우, 계산된 영역 면적의 일부로 포함되지 않습니다. 영역 경계는 벽의 하부에서 그려집니다.
“영역 경계” 로 설정된 기둥은 영역의 테두리처럼 사용할 수 없습니다 (영역 경계인 벽의 안쪽에 위치하는 한 ). 그러나, “영역 경계”로 설정된 수직 기둥이 영역 면적 안에 위치한 경우, 측정된 영역 면적의 일부로 포함되지 않습니다. 영역 경계는 기둥의 기단에서 그려집니다.
자동 디스플레이 모드에 있는 다층 요소는, 그것의 작업 층만이 아닌, 그것이 존재하는 모든 층에서 영역 경계의 역할을 할 수 있습니다.
주의: 선-유형 요소는 설정 대화상자에서 “영역 경계”로 설정될 수 있습니다. 그러한 선은 영역의 구분자로 작용합니다.
2.한 영역 안에 위치하고, '영역 면적만 축소'로 설정된 벽/커튼월/기둥은, 벽/커튼월/기둥이 영역 지오메트리에 영향을 주지 않지만, 영역 면적을 계산할 때, 영역 면적에서 이 벽/커튼월/기둥의 면적이 제외된다는 것을 의미합니다. (그러나, 영역 체적은 벽/기둥 체적을 포함하게 됩니다.)
주의: 벽이나 기둥을 “영역 면적 축소”로 설정한 경우, 아주 작은 크기의 벽이나 기둥에는 이 설정을 무시하는 것이 좋습니다. 그러한 벽과 기둥을 제외시키기 위한 최소 한계를 설정하려면, 옵션 > 프로젝트 환경설정 > 영역으로 이동합니다.
영역 환경설정 참조.
얼마나 많은 영역의 총 면적이 벽/기둥 감소에 의해 줄었는지 보려면, 영역을 선택하여 영역 설정의 계산 패널에 있는 데이터를 검토합니다.
영역 면적 계산 패널 참조.
3.영역 내부에 위치하여 영역에서 빼기로 설정된 벽/커튼월/기둥은 벽/커튼월/기둥의 체적이 영역 지오메트리에서 제외된다는 것을 의미합니다. 영역 면적과 체적을 계산할 때 이들 벽/커튼월/기둥의 체적은 영역 체적에서 제외됩니다.
4.영역에 영향 없음은 벽/커튼월/기둥이 영역에 영향을 주지 않는다는 것을 의미합니다; 영역 면적과 체적에 요소에 의해 차지하는 면적과 체적이 이 포함됩니다.

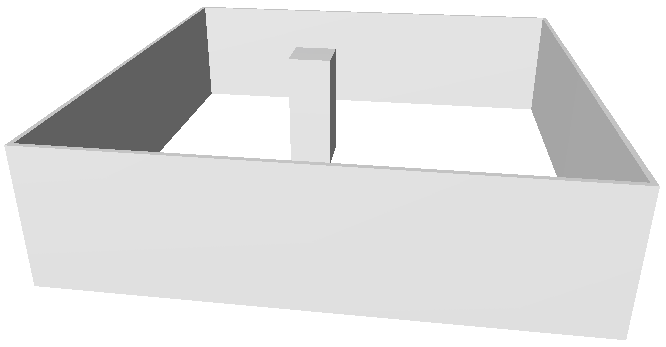

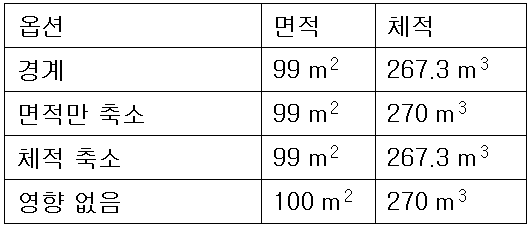

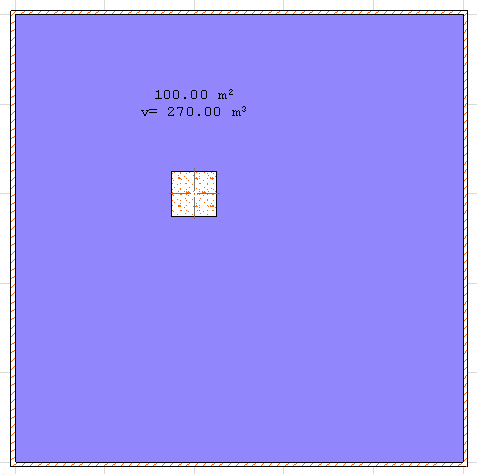

다음의 예제와 표는 1 X 1 m 기둥을 포함하는, 10 X 10 m 의 영역 면적 (그리고 표준 높이 2.70 m의)의 경우를 설명하고 있습니다.
