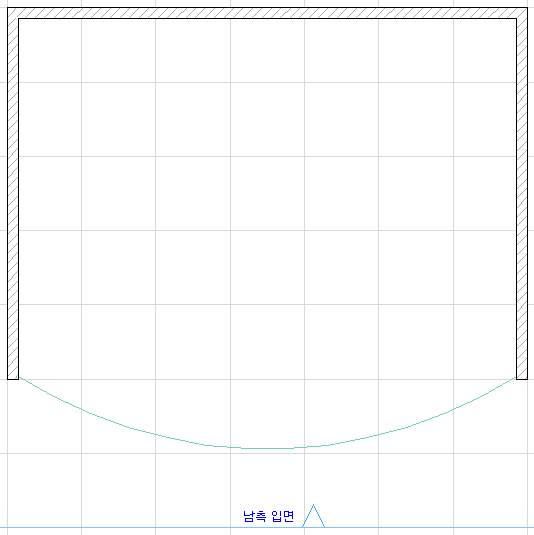

평면에서 다음 건물은 곡면 슬래브를 기초로 합니다.
남쪽 입면을 위해 곡면 커튼월을 추가하기 위해 이 단계를 따르십시오:
1.커튼월 도구를 활성화하고 정보 상자에서 세 점 지오메트리를 선택합니다:

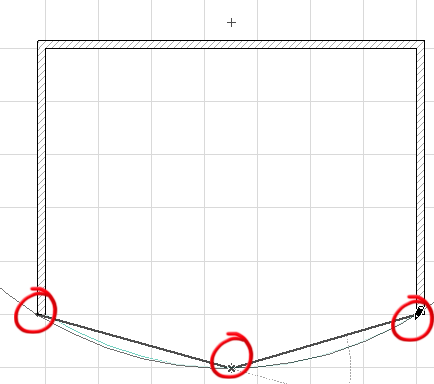

2.커튼월의 참조 호를 정의하기 위해 세 점을 클릭합니다.
3.벽의 끝 두점에과 원통형 중심점에 의해 형성된 각도를 정의하기 위해 네 번 클릭합니다.
4.커튼월의 외부를 정의하기 위해 “태양” 커서를 클릭합니다.
5.다음에 나타나는 커튼월 배치 대화상자에서, 커튼월 높이를 입력합니다. 여기에 6200 mm을 입력 합니다.
곡면 커튼월에 대해 물매를 설정할 수 없습니다; 이것은 항상 수직이 됩니다.
주의: 커튼월 배치 대화상자의 위치 부분에서 세 가지 아이콘은 커튼월의 높이를 정의하기 위해 세 가지 다른 방법을 제공합니다 .
자세한 사항은, 커튼월 배치 대화상자: 평면 그리고 3D 창 참조.
6.완료를 클릭하여 창을 닫습니다. 커튼월은 배치됩니다.
3D 창에서 결과를 확인합니다.
