일반 정보는, 평면에서 단일 평 커튼월 만들기 참조.
이 대화상자는 기준선을 그린 후에, 커튼월이 평면 또는 3D 윈도우에서 입력하는 동안 나타납니다. (만약 경계 방법 입력을 사용한다면 나타나지 않습니다.)
이 대화상자는 단지 입력 과정의 부분으로써 나타납니다. 배치된 커튼월의 높이를 나중에 바꾸려면, 커튼월 설정을 사용합니다.
기준선으로 부터 측정된 커튼월의 전체 높이를 정의하기 위해 대화상자를 사용합니다. 커튼월 높이를 정의하기 위한 다른 방법을 각각 표현하는 세 아이콘 중 하나를 선택합니다.

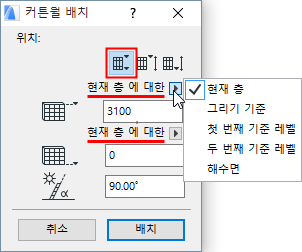

•커튼월의 상단 그리고 하단 입면높이 값을 입력합니다. 팝업에서, 양쪽 상단 그리고 하단 입면높이 값 (현재 층 (평면) 에서 기준선 (3D 창에서), 그리기 기준, 어떤 다른 기준 레벨 까지.)에 대해 네 가지 기준 레벨 중 하나를 선택합니다.

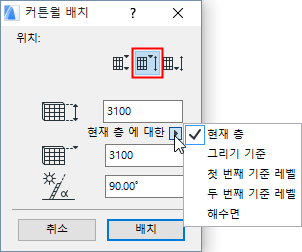

•커튼월의 상부로부터 측정 측정된 커튼월의 전체 높이를 입력합니다. 상단 높이 값을 측정하기 위한 원점을 정의하기 위해 팝업을 사용합니다.

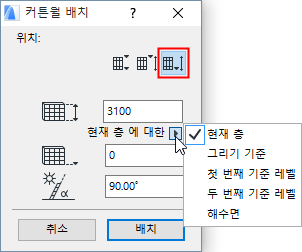

•커튼월의 하단로부터 측정 측정된 커튼월의 전체 높이를 입력합니다. 하단 높이 값을 측정하기 위한 원점을 정의하기 위해 팝업을 사용합니다.
•커튼월의 경사각을 입력합니다: 평면 입력과 내부 측면에 기초 표면 사이에 각도.
주의: 입력창은 항상 수직적인 곡선 커튼월에 대해 회색입니다.
확인을 클릭하여 이 대화상자를 닫습니다. 커튼월은 배치됩니다.
