3D 창에서의 작업과정은 평면도와 동일합니다. 하지만, 피드백은 다릅니다.
3D 창에서, 기본값 커튼월 입력 면은 현재 3D 입력 면과 동일합니다 (그리기 기준, 또는 사용자 원점).
다른 입력 면을 정의하기 위해, 3D 창에서 커튼월 입력 면 정의하기 참조.
1.커튼월 도구 활성화와 함께, 폴리라인을 선택합니다 - 단일 지오메트리 방법과 정보 상자에서 기본값 입력 면.
2.화면을 클릭하여 커튼월 기준선을 그리기 시작합니다. 어디를 클릭하던지 입력면은 고정되고, 임시 그리드로 표시됩니다. 지금 그려진 모든 기준선은 입력면에 배치됩니다.

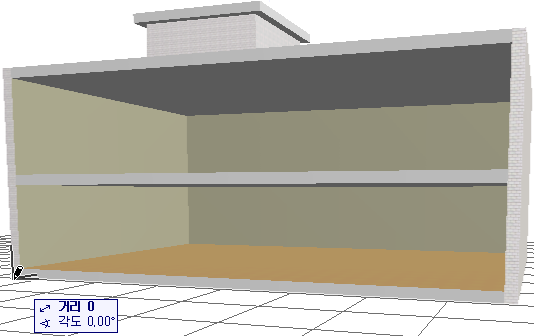

예를 들면:
3.건물 정면의 두 코너를 클릭하여 기준선의 길이를 정의합니다.
4."태양" 커서로, 기준선의 어느 한쪽을 클릭하여, 커튼월의 외부를 정의합니다.

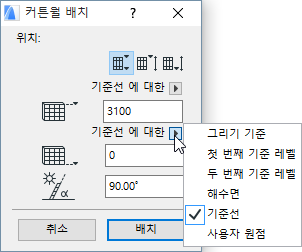

5.커튼월 배치 대화상자가 나타납니다:
기본값에 의해, 양쪽 상부와 하부 높이 값은 기준선에 측정되고, 커튼월은 입력 면에 직교로 되지만, 팝업을 사용하여 다른 기준 레벨을 선택할 수 있습니다:
주의: 커튼월 배치 대화상자의 위치 부분에서 세 가지 아이콘은 커튼월의 높이를 정의하기위해 세 가지 다른 방법을 제공합니다 .
자세한 사항은, 커튼월 배치 대화상자: 평면 그리고 3D 창 참조.
6.배치를 클릭합니다.

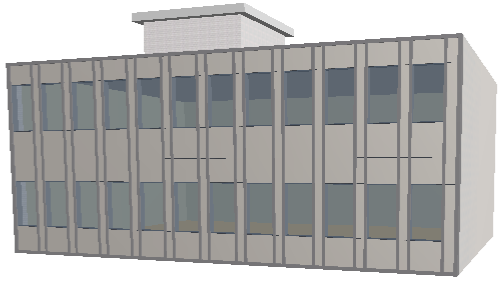

결과를 확인합니다.
