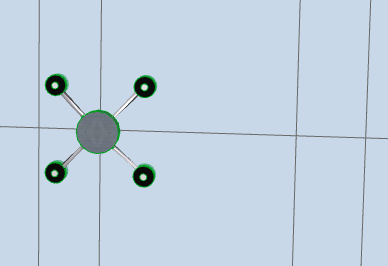

커튼월 접합 기능은 전통적인 골조보다 매끄럽고 가벼운 구조를 만들기 위해, 프레임을 지원하거나 또는 (더 자주) 대체하려는 목적으로 패널들을 서로 연결하는 역할을 하는 선택적 구조입니다. 접합은 그리드 선의 한쪽 혹은 양쪽 끝에만 배치될 수만 있습니다.
그리드 선을 이동시키면 (그러면 보이거나 보이지 않는 프레임도 이동합니다) 접합도 이동합니다.하나의 접합만을 각 프레임 그리드점에 추가할 수 있습니다.
ARCHICAD에서, 접합은 GDL 객체입니다. 그 지오메트리 및 디스플레이 개체속성은 모두 접합 유형 패널의 매개변수 목록에서 찾을 수 있는 GDL 매개변수에 의해 정해집니다.
접합 유형 패널 참조.
편집 모드에서 접합을 선택할 때, 다음 작업들을 할 수 있습니다
•접합 선택 설정을 열고 변경합니다.
•접합을 드래그하여 다른 패널 연결 점에 가져갑니다(3D 편집 모드 전용)
•접합을 삭제합니다.
수동적으로 배치된 접합은 접합 도구 설정에서 사용자지정 특성과 함께 개별적으로 조정되어질 수 있고, 혹은 시스템 접합처럼 분류 설정에 의해 시스템-레벨 접합 설정을 적용할 수 있습니다 (커튼월 설정의 접합 페이지로 부터) .
커튼월 설정: 접합 참조.
접합은 모든 교차에서 하나씩 또는 자동으로 배치될 수 있습니다.커튼월 시스템 설정에서 부재 배치 아래 있는 이 옵션들 중 하나를 선택합니다.
접합은 기본으로 커튼월의 내부에 배치되었습니다. 커튼월의 반대쪽 측면으로 접합을 뒤집을 수 있습니다(접합 도구 설정 또는 정보상자에서 뒤집기 버튼을 사용합니다).
1.3D 창에서 커튼월 편집 모드로 들어갑니다.
2.접합 도구를 활성화합니다. 사용자정의 매개변수를 사용하려면, 접합 설정 페이지를 열고 필요한 대로 매개변수를 수정합니다.

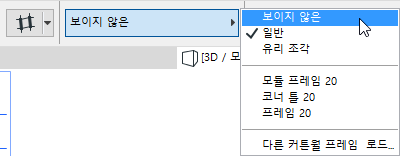

3.접합으로 프레임을 대체하려면, 원하는 패널 연결 점에서 프레임을 선택한 다음 이 프레임을 "보이지 않는" 유형으로 전환합니다.

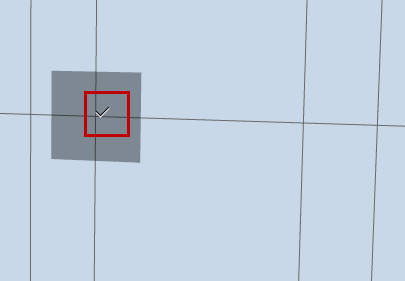

4.연결의 한가운데에서 핫스팟을 클릭합니다.

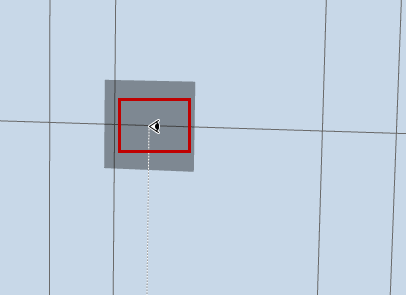

5.클릭하여 접합 배치를 원하는 커튼월의 측면을 정의합니다. 클릭한 점에서 가장 가까운 패널 연결점에 배치됩니다.
