표준 요소를 사용자 정의하는 것이 너무 복잡하거나 라이브러리에서 특수화된 구조 객체를 찾지 못한 경우, 복합 프로파일로 알려진 프로파일 요소를 배치할 수 있습니다.
프로파일 요소는 사용자정의를 통해 벽, 기둥, 보, 난간 구성요소 또는 객체로 사용할 수 있습니다.
주의: 라이브러리 파트에 대한 프로파일은 프로파일 선택 옵션을 포함하는 GDL 요소(예: 난간 구성요소)에서만 적용 가능합니다.
복합 프로파일은 원하는 거의 모든 형태가 되도록 직접 편집할 수 있는, 사전정의되고 사용자 정의된 요소 및 객체를 뜻합니다.프로파일 요소들에 대해 다양한 표면질 오버라이드를 요소 레벨에서 할 수 있다 하더라도, 기타 다른 시공 요소들과 같이 프로파일의 필수 구조는 그 빌딩 재질에서 나옵니다.

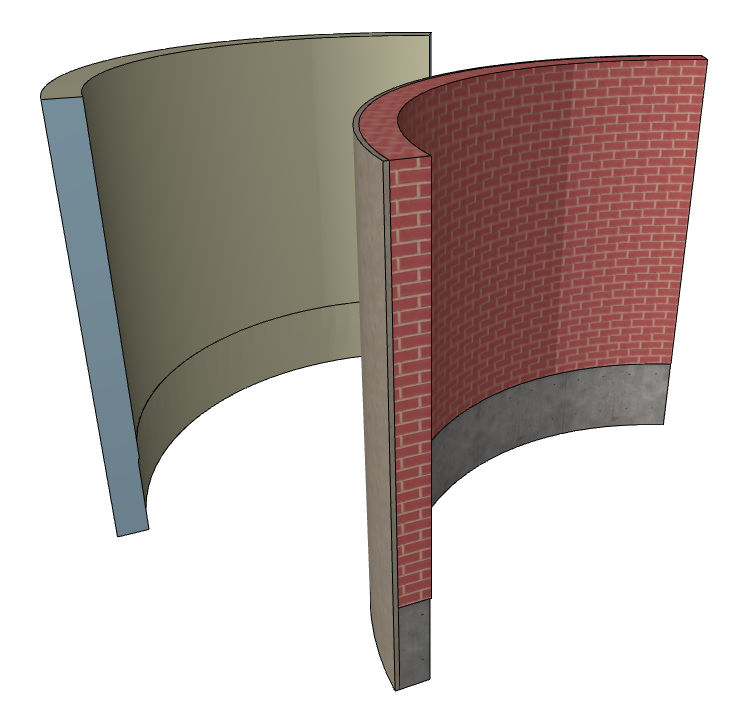

예를 들어, 다음의 이미지는 "기초판이 있는 벽돌형 벽" 프로파일이 적용된 두 개의 곡선형 벽을 보여줍니다. 벽돌형 벽은 돌출된 표면과 양 끝에 요소 레벨의 표면질 오버라이드를 사용합니다.
복합 프로파일 요소는, 프로파일 면에 직각으로 밀어내진, 횡단면적 프로파일로 구성되어 있습니다. 복합 요소를 배치하려면 사전 정의된 프로파일을 사용하거나 수정할 수 있고, 또는 새로운 것을 만들 수 있습니다.
주의: 카탈로그에서 표준 강철 기둥 또는 보의 프로파일을 배치할 수 있습니다.
저장된 복합 프로파일은 해당 요소의 개체속성(예: 벽 또는 난간)으로 취급됩니다. 저장된 프로파일은 각 도구의 설정 대화상자에 나타납니다. 또는, 사용자 정의된 프로파일을 개체속성으로 저장할 필요없이, 모델 창에서 선택된 요소에 한 번 적용할 수 있습니다.
ARCHICAD는 이 도구들을 위한 사전 정의된 많은 프로파일 요소들을 가지고 있습니다.
예를 들어, 벽 프로파일로 사용하려면 다음을 실행합니다.
1.벽 설정 대화상자를 엽니다.
2.지오메트리 및 위치 설정 패널에서 프로파일 벽을 선택합니다.
3.아래의 "프로파일" 팝업에서 원하는 프로파일을 선택하고
4.배치하려는 평면을 클릭합니다.
복합 프로파일 요소를 배치하면, 다른 구조 요소와 비슷하게, 화면 위에서 그래픽적으로 수정할 수 있습니다.
특수 펫 팔레트 명령으로 프로파일 요소들을 늘리거나 회전시킬 수 있습니다.

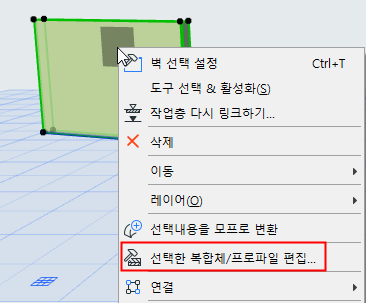

또는 기존의 복합 프로파일 요소를 선택한 다음, 단축메뉴에서 선택한 복합 프로파일 편집하기 를 클릭합니다.
프로파일 관리자 대화상자 참조.
