프로파일 관리자를 열려면, 다음 중 하나를 실행합니다.
•옵션 > 복합 프로파일 > 프로파일 관리자를 선택합니다.
•옵션 > 요소 속성 > 프로파일 관리자 선택하기
복합 프로파일에 대한 일반 정보는 다음을 참조: 요소 또는 라이브러리 파트 배치: 복합 프로파일 사용.
프로파일을 선택한 요소에 적용
(프로파일을 사용할 수 있는) 어떤 요소를 활성 모델 창에서 선택한 경우, 이 버튼을 클릭하면 프로파일 관리자 대화상자에서 현재 선택하거나 시공 중인 프로파일을 선택한 요소에 적용합니다.
기존 프로파일 편집하기
기존 프로파일을 편집하려면 다음 중 하나를 실행하십시오.

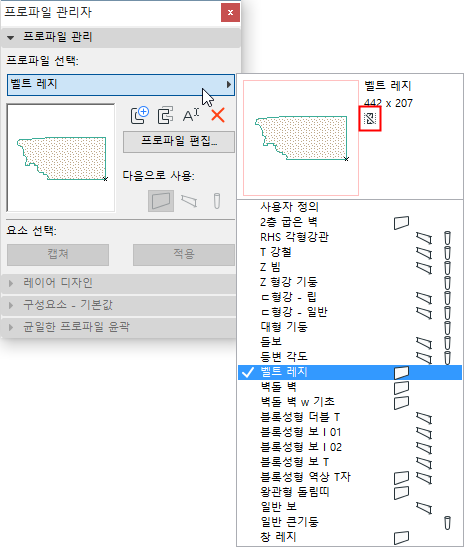

• 프로파일 관리자에서, 팝업으로부터 프로파일을 선택합니다.
선택된 프로파일이 코어 구성요소를 포함하는지 여부를 나타내는 아이콘에 주의하십시오. (이 이미지에서 아이콘은 “코어 없음”을 나타냄.)

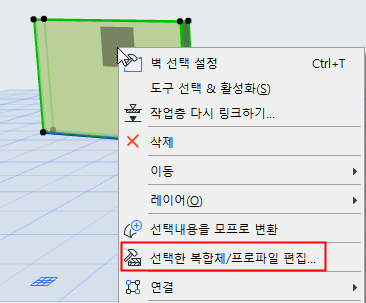

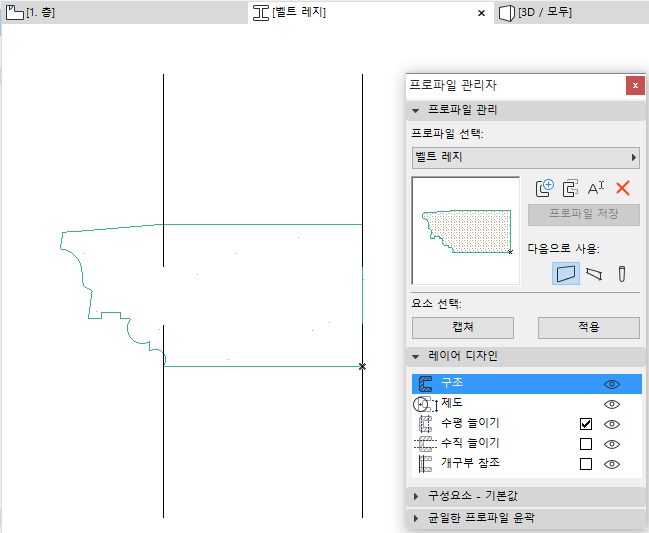

•모델 창에서 기존의 복합 프로파일을 선택한 다음, 컨텍스트 메뉴에서 선택한 복합 프로파일 편집하기를 클릭합니다. 프로파일 관리자는 프로파일 편집기 창에서 열립니다.
주의:
◦프로파일 편집기에서, 프로파일 요소의 횡단면을 드로잉하거나 편집하려면 2D 드로잉 도구만을 사용할 수 있습니다.
◦프로파일 편집기에서, 빠른 옵션의 스케일 설정을 사용하여 해당 프로파일이 주어진 스케일에서 어떻게 보일지 미리보기를 얻을 수 있습니다.
채우기 도구를 사용하여 일반적인 2D 기술로 복합 프로파일의 횡단면을 제도하여 원하는 형태를 완성합니다.
프로파일 편집기에서 채우기 구성요소를 선택하여 그것을 편집합니다.
횡단면의 프로파일은 여러가지 형태 (구성요소들)을 포함할 수 있습니다; 그 모두가 하나의 프로파일로 함께 저장됩니다.

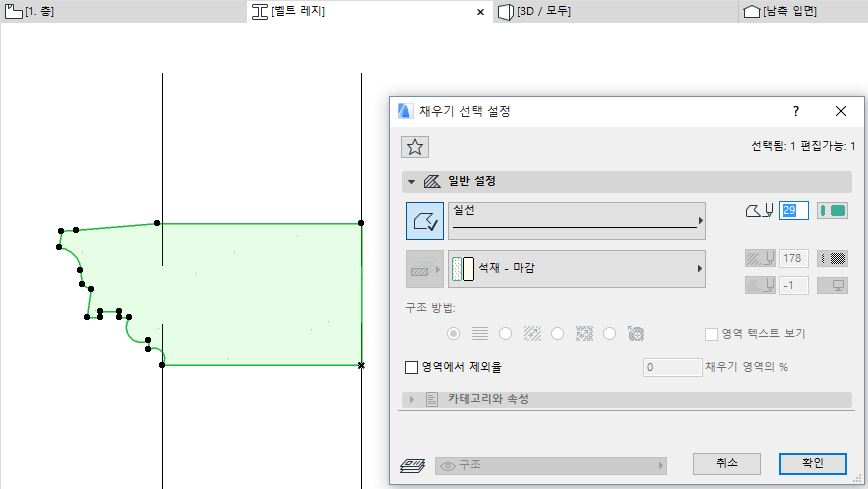

채우기 도구를 사용하여 형태를 그리고 편집합니다. 이후 채우기 선택 설정에서 빌딩 재질을 할당하고 단면선/펜을 설정(또는 끄기)할 수 있습니다.
프로파일 요소의 테두리 표면을 사용자정의할 수 있습니다.
사용자정의 표면질 혹은 선을 프로파일 모서리에 적용하기 참조.
프로파일 편집기 창에 보이는 원점은 중요한 참조 점입니다.
•복잡한 요소가 벽인 경우, 원점은 벽의 참조선 위치를 나타냅니다.
•기둥 또는 보의 경우, 원점은 요소의 축 위치를 나타냅니다.
•계단 구조에서 사용되는 프로파일된 보의 경우, 올바른 연결을 위해서는 프로파일 원점이 해당 프로파일의 상단에서 정의되어야 합니다. (아니면, 기준점에 대해 상단 위치를 선택합니다.)
보 기준점도 참조.
이 프로파일 원점은 움직일 수 없으나, 프로파일 형태 자체를 이동시켜 원점에 대하여 정확하게 위치되도록 할 수 있습니다.
채우기 도구를 사용하여 2D 요소 추가
프로파일 편집기 창에서 채우기 도구로 그려진 핫스팟과 형태만이, 저장된 프로파일의 부분이 됩니다. 프로파일 편집기 창에 추가된 다른 2D 요소들은 (선, 치수 작성, 등), 로컬 제도 보조도구로 사용될 수 있습니다. 그러나 모델에 배치될 때, 복합 프로파일의 마지막 모양에는 영향을 주지않습니다. (이 제도 보조도구는 "드로잉” 디자인 레이어에 위치합니다.)
새 프로파일에 대한 선택 요소 캡쳐하기

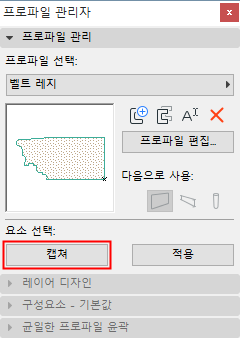

활성화된 모델 창에서 선택한 요소의 형태를 사용하여 새 프로파일을 생성하려면, 프로파일 관리자에서 캡처 버튼을 클릭하거나, "옵션 > 복합 프로파일 > 선택항목의 프로파일 캡처"를 사용합니다.
새 프로파일을 "사용자정의"라 지정합니다.
사용자정의 프로파일 저장
프로파일 편집기 창에서 사용자 정의 프로파일을 편집한 후, 프로파일 저장을 클릭하여 편집사항을 저장하고, 창을 닫기 전에 새 프로파일의 이름을 부여하였는 지를 확인하십시오.
또는, "적용"을 클릭하여 사용자정의를 단 한 번에 선택한 벽, 보, 또는 기둥에 적용합니다.
주의: 사용자 정의 프로파일은 프로파일 관리자에서 요소에 직접 할당되지 않지만, 요소에 로컬로 저장됩니다.
사용 자정의 프로파일을 수정한 후 프로파일 편집기를 닫을 때는 경고가 나타나지 않으며 변경사항은 자동으로 "사용자 정의" 안에 저장됩니다.
그러나 사용자 정의를 영구적으로 저장하려면 "프로파일 저장"을 클릭합니다. 대화 상자가 표시되면 프로파일의 이름을 지정하고 저장합니다.
이름이 지정된 프로파일을 보관 및 저장
명명된 프로파일을 편집한 다음 이러한 변경 사항을 확인하고 저장해야 합니다.
다음 중 하나를 실행합니다.
•프로파일 관리자에 있는 프로파일 저장 버튼을 클릭하거나, 또는

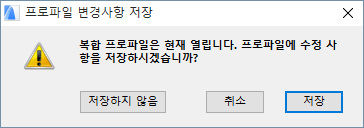

•다른 프로파일로 전환하여 나타나는 대화에서 "저장"을 선택합니다.
프로파일 관리자에서, 도구 사용 버튼은, 다른 개체속성 설정 대화상자의 다른 버튼처럼, 어떤 ARCHICAD 도구가 현재 프로파일을 배치하는데 사용될 수 있는지 결정합니다:
프로파일 관리

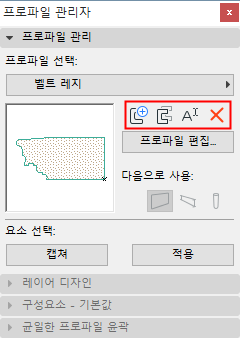

관리자 프로파일 패널에 있는 아이콘 네 개를 사용하여 새로운 프로파일을 생성하거나, 복제, 이름 바꾸기, 삭제가 가능합니다.
•새로 만들기: 이 버튼을 클릭하여 새 프로파일을 만듭니다: 나타나는 대화상자에 이름을 입력합니다.
•복제: 이 버튼을 클릭하여 새 이름 밑 부분에 선택한 프로파일을 복제하여 새 프로파일을 만들고 (나타나는 대화상자에 이름을 입력함), 그것의 속성을 편집합니다.
•이름 변경: 현재 선택된 프로파일의 이름을 변경하려면 이 버튼을 클릭합니다.
•삭제: 프로젝트에서 선택된 프로파일을 삭제하려면 이 버튼을 클릭합니다.
레이어 디자인은 프로파일 편집기 창에만 적용되는 레이어 설정을 포함하고 있습니다.(이 패널은 프로파일 편집기가 열려 있을때만 활성화 됩니다.)
활성화된 도구의 레이어는 하이라이트됩니다.
디자인 레이어에 대한 변수 보이기/숨기기는 프로파일 편집기 창에만 영향을 줍니다.
구조: 프로파일 요소를 만드는데 채우기 또는 핫스팟 도구를 사용하고 있으면 활성화합니다. 프로파일 편집기 창에서 채우기(핫스팟) 요소를 보이기/감추기 하려면 눈 모양의 아이콘을 클릭합니다. 구조 레이어에 그려진 모든 항목은 프로파일의 부분으로서 저장됩니다.
제도: 다른 제도 도구를 사용 중인 경우 활성화. 이 요소들은 저장된 프로파일 요소의 부분이 아닙니다. 이 창에서 제도 요소를 보이고/숨기기 위해서 눈모양 아이콘을 클릭합니다.
제도 레이어에 그려진 항목은 프로파일 개체속성으로서 저장됩니다, 그러나 배치된 프로파일에 보이지는 않습니다.
주의: 프로파일 편집기 창에 배치된 치수 요소들은 개체속성의 부분으로 저장되지 않습니다; 제도 목적으로만 쓰입니다.
수평/수직 늘이기: 프로파일의 선택적 개체속성. 그것을 켜지 않으면, 결과로 생긴 프로파일의 횡단면은 일단 평면에 배치한 후에는 늘이거나 크기를 조정을 할 수 없습니다.
•박스에 체크하여 최종 프로파일 요소가 수평 그리고/또는 수직 방향으로 늘어지기를 원하면 늘이기 변수를 켜기로 바꿉니다.
•이 창에서 늘이기 핸들(들)을 보이기/숨기기 위해서는 눈모양 아이콘을 클릭합니다.
•이 창에서 일반적인 편집 방법을 사용하여 프로파일 요소에 오른쪽 위치로 늘이기 핸들을 이동시킵니다.
만약 수평/수직 늘이기가 켜져 있으면, 프로파일 편집기 창은 늘일 수 있는 면을 가리키는 파선을 표시합니다. 프로파일 편집기 창 안에서, 이 선들을 다른 드로잉 요소처럼 프로파일의 부분으로 이동시킬 수 있습니다; 이 선들은 결과로 생긴 프로파일 요소가 모델에 배치된 후, 이것의 늘이기 "핸들" 역할을 합니다.
•만약 배치된 프로파일 요소의 개구부 배치에 대해 기준선을 설정하려면 이 상자를 체크합니다. 일단 프로파일 벽을 평면에 배치하면, 프로파일 편집기 창은 문/창문이 배치될 기준선을 나타내는 선을 나타냅니다.
•프로파일 편집기 창에서 개구부 기준선을 보이기/숨기기 하려면 눈모양 아이콘을 클릭합니다.
•벽 개구부에 맞는 위치를 확보하려면 프로파일 편집기 창에서 이 기준선을 편집합니다.
•필요하다면, 다른 선처럼, 그 선을 편집하고, 개구부가 정확한 위치에 있을 수 있도록 프로파일의 형태를 따릅니다.
개구부 참조가 켜 있지 않은 경우, 문/창문은 프로파일 요소의 경계 상자를 따라 배치됩니다.

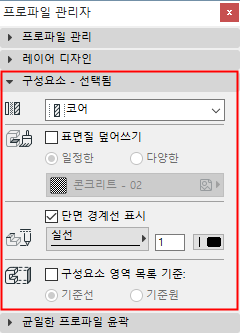

프로파일 관리자의 구성요소 패널을 사용하여 다음을 실행합니다.
•프로파일 구성요소의 구조 정의를 정의합니다(예: 코어 또는 마감).
•프로파일 구성요소의 빌딩 재질을 덮어쓰기합니다.
•해당 마구리 선 유형을 설정합니다 (또는 단면 마구리 선들을 한꺼번에 끕니다).
•구성요소의 대화형 일람표에서 이 구성요소의 표면적을 계산하는 방법을 정의합니다.

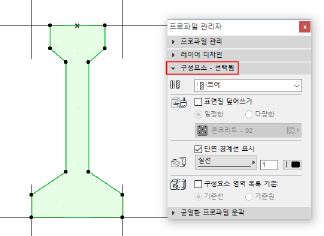

프로파일 편집기 창에서 구성요소 (채우기 또는 선으로 표현되는)를 선택합니다
다음 매개변수를 편집합니다.
•구성요소 유형: 이 팝업을 클릭하여 코어, 마감 또는 기타로 선택한 구성요소를 정의합니다. 이 정의는 복합요소의 부분 구조 디스플레이에 영향을 줍니다.
부분 구조 디스플레이에 있는 설명 참조.
•표면질: 표면질 덮어쓰기 상자를 체크하여 팝업에서 새로운 표면을 선택합니다. 그렇지 않으면, 선택된 구성요소가 그 빌딩 재질에서 정의된 표면을 사용하게 됩니다.
•절단선 유형: 선택한 프로파일 선 구성요소의 선 유형과 펜을 정의합니다. 이 선 유형과 펜은 요소가 “단면 만” 디스플레이될 때 끝선에 대해 사용됩니다.
(이 선을 표시하지 않으려면 단면 경계선 표시 상자를 체크 해제합니다.)
기준선 또는 기준원을 선택하여, ARCHICAD가 구성요소의 대화형 일람표에서 해당 구성요소에 대한 표면 면적을 계산하는 방법을 정의합니다.
프로파일 편집기에서 기준선 또는 기준원을 보거나 편집하려면, 뷰 > 화면에 나타내기 옵션 > 구성요소 면적 기준선/원을 켰는지 확인하십시오.
추가 정보는, 스킨/구성요소 면적의 계산 참조.
대화상자의 이 부분에서, 단면과 평면에 나타내기 위해, 단면 선과 모든 분리선에 일정한 선 유형과 펜 색상을 동시에 적용할 수 있습니다. (이 패널은 프로파일 편집기가 열려 있을때만 활성화 됩니다.)
단면 선: 프로파일 요소의 모든 단면선 (바깥의 선)에 대해 일정한 선 유형과 펜 색상을 선택합니다.
분리자: 프로파일 요소의 모든 분리선 (안쪽의 선)에 대해 일정한 선 유형과 펜 색상을 선택합니다.
오버라이드: 프로파일 편집기 창에서 각각의 선에 단면선과 분리자 설정을 적용하기 위해서는 이 버튼을 클릭합니다. 이 일정한 설정들은 모든 개별적인 선 설정을 오버라이드합니다.
주의: 독립적인 두개의 채우기가 같은 빌딩 재질을 갖고 있는 선은 제거됩니다; 두개의 채우기는 하나로 합쳐지게 됩니다.
사용자정의 표면질 혹은 선을 프로파일 모서리에 적용하기
기본설정에 의해, 프로파일 요소의 모든 면은 빌딩 재질에서 의한 표면질을 사용합니다.
하지만, 프로파일 구성요소의 모서리에 다른 표면질 혹은 선을 적용할 수도 있습니다.
1.프로파일 편집기 창에서 프로파일 구성요소 채우기를 선택합니다.

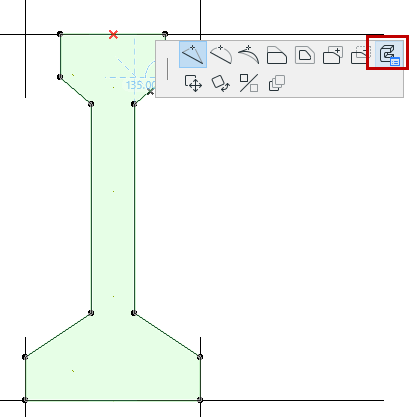

2.사용자 정의 모서리 설정 펫 팔레트 아이콘을 선택합니다.

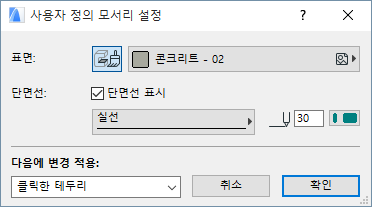

3.사용자정의 모서리 설정 대화상자에서 조건들을 수정합니다.
선택된 모서리의 윤곽선을 끄려면 단면선 표시를 체크 해제합니다.
이 사용자 정의 모서리 설정은, 사용자가 열였던 펫 팔레트에서 모서리에 (선택된 모서리만), 또는 모든 모서리에 적용됩니다. 필요하다면, 하나의 서로 다른 사용자 정의 모서리 표면질/윤곽선을 각각의 개별적인 모서리에 적용할 수 있습니다.

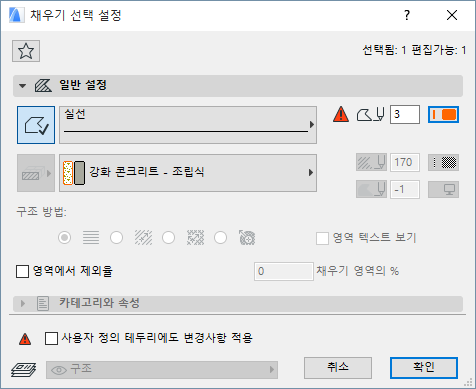

프로파일의 모든 모서리에 대해 사용자 정의 선 유형 또는 펜을 사용하는 경우 채우기 선택 설정이 다음 사용자 정의 아이콘과 함께 이를 표시합니다:
