스킨/구성요소 면적의 계산

스킨/구성요소 면적 필드를 사용하여 기본, 복합체, 또는 프로파일된 요소의 구성요소 면적을 계산합니다.

주의: 모프와 기본 비-베니어 기둥은 예외입니다. 이들 요소에 대한 스킨 면적은 계산할 수 없습니다.

스킨/구성요소 부피 및 면적은 모두 목록 및 속성 객체에서 사용을 위한 GDL 요청으로 이용 가능합니다. 하지만 스킨/구성요소 부피 및 면적은 라벨과 같은 배치 가능한 요소에서 변수로 표시될 수는 없습니다.

기본 및 복합체 요소의 스킨 면적

대부분 요소에서, 계산된 면적은 스킨/구성요소의 중심을 통과하는 가상 면에 투영된 면적입니다.

다음 표에서는 각 요소 유형의 면적 계산에 대한 보다 상세한 정보가 나와 있습니다.

기본 또는 복합체 요소

스킨/구성요소 면적을 계산하는 데 사용되는 면

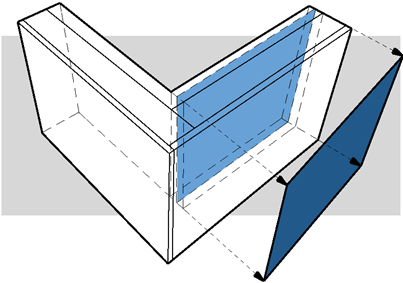

일반 직선 벽

해당 스킨의 중심을 통과하는 가상의 면

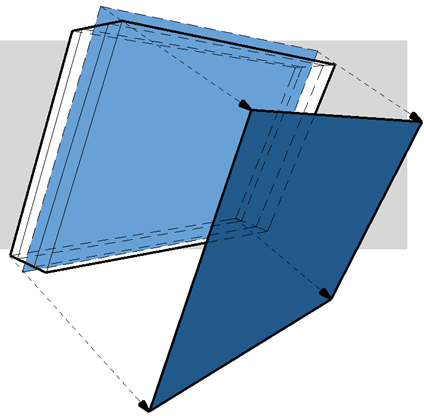

경사벽

해당 스킨의 중심을 통과하는 경사면

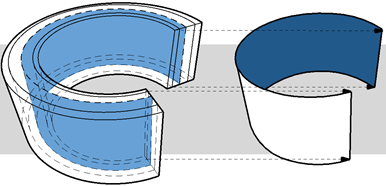

곡선 벽

해당 스킨의 중심을 통과하는 가상 원기둥의 면

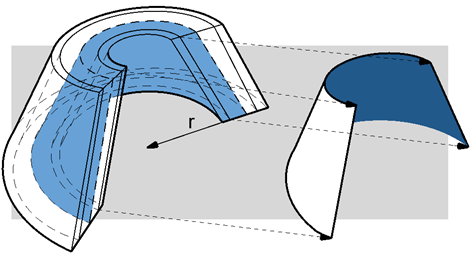

곡선 경사벽

해당 스킨의 중심을 통과하는 원뿔의 면

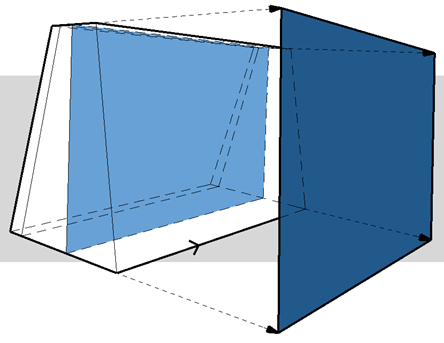

이중 경사벽

해당 벽의 기준선에 가장 가까운 변수-두께 스킨의 면

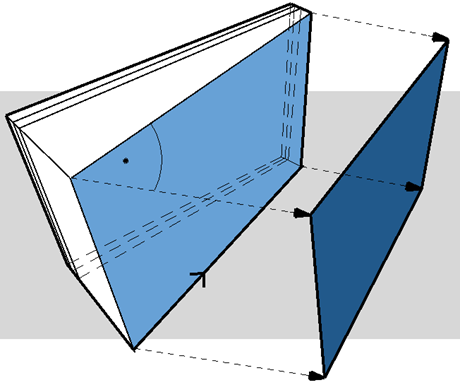

사다리꼴 벽

해당 벽의 기준선에 가장 가까운 변수-두께 스킨의 면

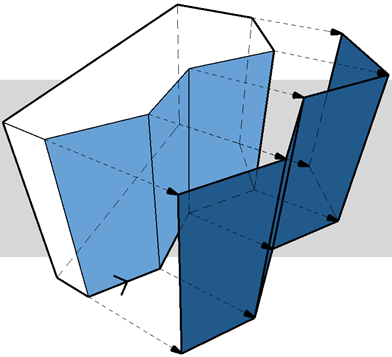

다각형 벽

기준 테두리(들)에서 정의한 가상 다각형(들)의 면(들)

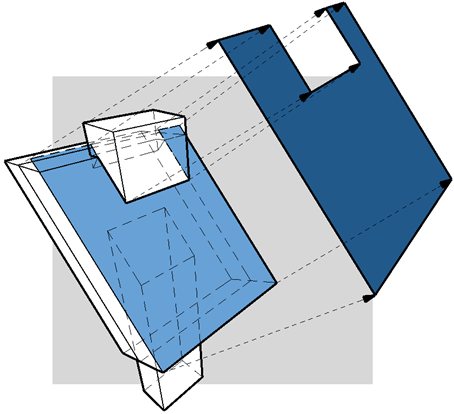

지붕

지붕의 면

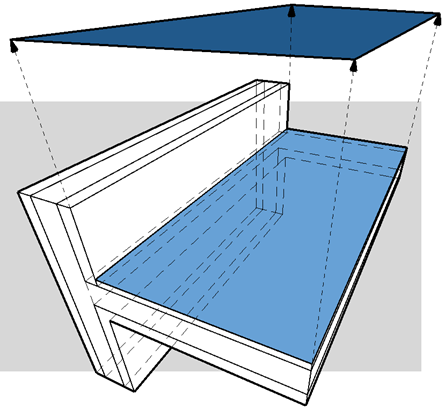

슬래브

슬래브의 면

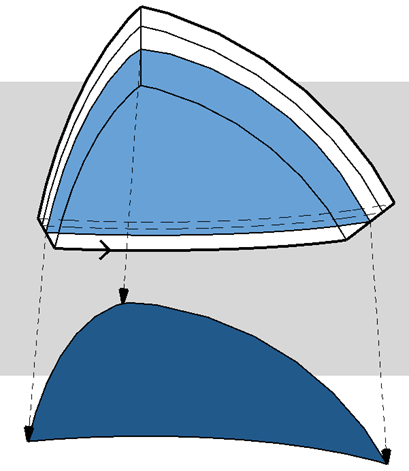

쉘 기준 면에 더 가까운 스킨의 면

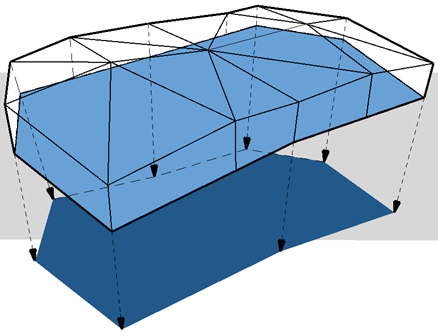

메쉬

메쉬 참조 면

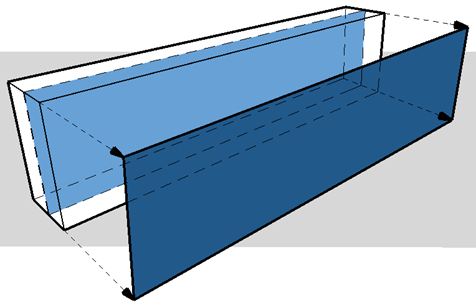

직선 보

보의 수직 면


베니어 없는 기둥

스킨/구성요소 면적이 계산되지 않습니다.

베니어 있는 기둥 (원형)

베니어 있는 원형 기둥: 해당 베니어 구성요소의 중심선의 면

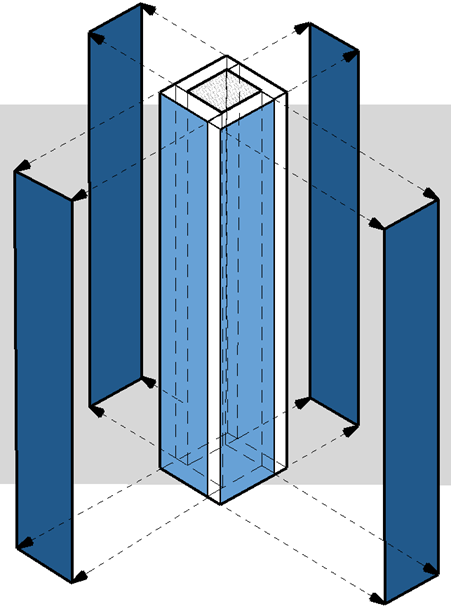

베니어 있는 기둥 (사각형)

보이는 대로 네 부분으로 분할된 것처럼 베니어를 계산하고, 각 수직면을 사용합니다.


모프

스킨/구성요소 면적이 계산되지 않습니다.

복합 프로파일의 구성요소 면적

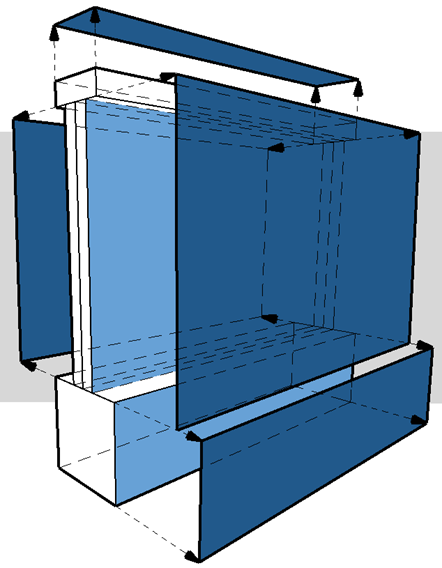

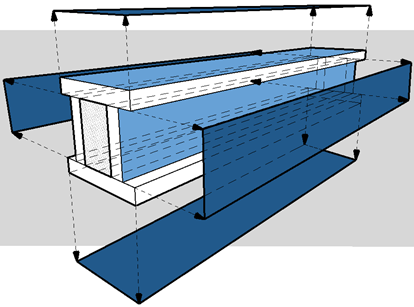

복합 프로파일의 경우, 각 구성요소의 면적을 계산할 수 있습니다.

14_Complex_Profile_Wall.PNG     14_Complex_Beam_02.PNG

한 프로파일 요소에 대한 이들 면적을 열거할 때, 다음을 조절할 수 있습니다.

구성요소 면적 목록에 포함되어야 할 구성요소

각 구성요소에서, 면적 계산의 기본으로 사용해야 할 면

이러한 기능들은 아래에 설명되어 있습니다.

면적 목록을 위해 프로파일 구성요소 선택하기

1.프로파일 편집기 창에서, 구성요소를 하나 선택합니다.

2.프로파일 관리자에서(옵션 > 복합 프로파일 > 프로파일 관리자), 해당 면적을 열거하고 싶은 각 구성요소별로 구성요소 면적 목록 체크박스를 활성화합니다.

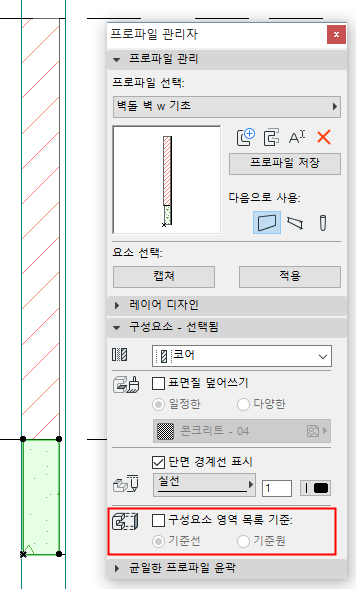

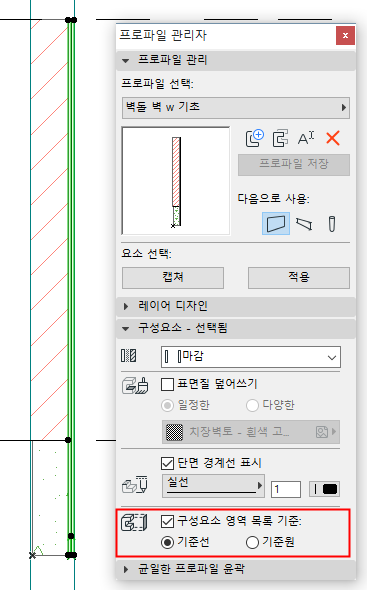

이 예에서는, 기초를 포함한 벽돌벽 요소를 편집하고 있습니다. 베니어의 체크박스가 켜져 있고, 그 면적은 일람표에 포함될 것입니다. 하지만 기초 면적은 관련이 없으며 그 체크박스는 꺼져 있습니다.

ComponentAreaPM_1.png     ComponentAreaPM_2.png

3.프로파일 저장을 클릭하여 변경사항을 저장합니다.

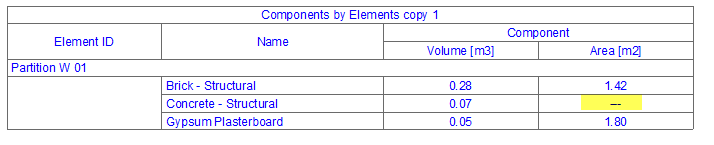

4.콘크리트 기초 구성요소의 면적은 일람표에 포함되지 않습니다.


프로파일 구성요소의 계산된 면적 조정하기

구성요소의 면적이 계산되는 방식을 조정하려면, 필요한 경우 프로파일 편집기에서 해당 기준선 또는 기준원을 그래픽으로 편집할 수 있습니다.

기준선을 사용하여 해당 선이 나타내는 평면 표면에 투영되는 대로의 구성요소 면적을 계산합니다. 기본 설정에서, 기준선은 해당 프로파일의 가장 긴 세그먼트를 따라 위치합니다.

기준 원을 사용하여 호 모양의 구성요소에 투영된 대로의 면적을 계산합니다.

주의: 구성요소 선택에 상관 없이 모든 기준선이 프로파일 편집기에서 보이게 하려면, 뷰 > 화면에 나타내기 옵션 > 구성요소 면적 기준선/원을 켜 두어야 합니다.

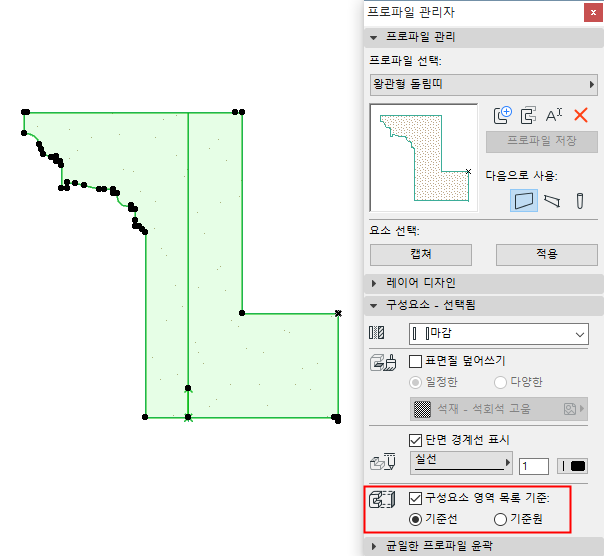

이 예에서는, 왕관형 돌림띠의 수평 표면에서의 면적이 필요합니다.

1.프로파일 편집기에서 해당 구성요소를 선택합니다.

2.구성요소 면적 목록 체크박스를 활성화합니다.

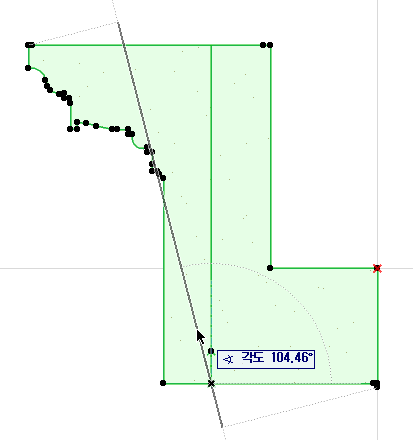

3.구성요소의 기준선은 수직이며, 필요하지 않은 면적입니다. 프로파일 편집기 창에서, 기준선을 선택하여 수평 위치로 회전하십시오.

ComponentAreaPM_4.png     ComponentAreaPM_5.png

4.프로파일 저장을 클릭하여 변경사항을 저장합니다.

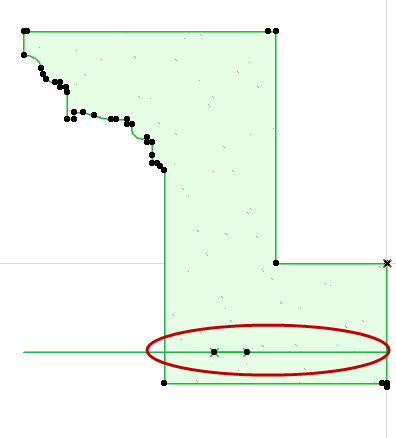

5.왕관형 돌림띠의 수평 면적은 일람표 안에 포함되어 있습니다.

프로파일 관리자에서 편집하기에 대한 일반 정보는 다음을 참조: 프로파일 관리자 대화상자.
