반지름 치수

반지름 치수는 곡선형 요소의 반지름 값을 나타냅니다.

반지름 치수는 두가지 주요 부분으로 나뉩니다: 치수선과 텍스트

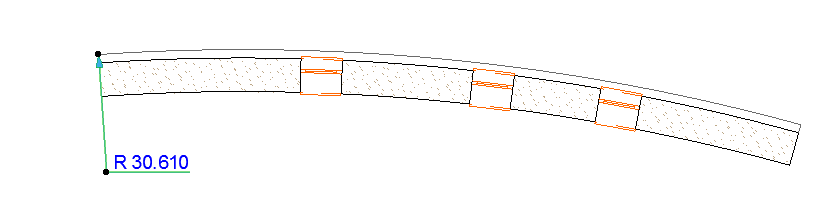

1.곡선형 요소의 한 점을 클릭합니다.

2.곡선의 중심점 방향으로 또는 반대 방향으로, 치수선을 그립니다. 반지름 치수는 항상 곡선형 요소로부터 나와야 합니다.

3.다시 클릭하여 반지름의 값을 보여주는, 텍스트를 배치합니다.

텍스트의 방향은 반지름 치수 설정에서 정의할 수 있습니다.
