반지름 치수 도구는 곡선형 요소의 (벽, 슬래브, 지붕, 메쉬, 채우기, 원, 호) 반지름 값을 나타낼 수 있습니다.
이 기능에 관한 추가 정보는, 반지름 치수 참조.
이 대화상자의 설정 대부분은 선형 치수 도구 설정의 설정과 동일합니다.
다음은 반지름 치수 설정에서만 가능한 기능에 대한 설명입니다.

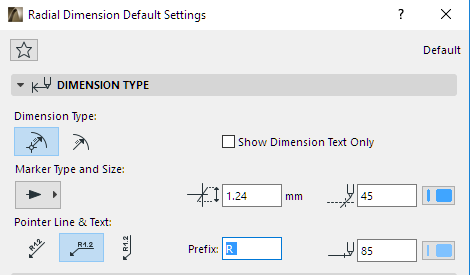

치수 유형: 이곳에 반지름 치수의 유형을 지정합니다.
•중심점을 가진 치수를 위해 이곳을 클릭합니다. 이 유형을 선택하고, 평면에 반지름 치수를 배치할 때, 자동으로 호의 중심점은 십자형으로 표시됩니다.
•중심점이 없는 치수를 위해 이곳을 클릭합니다.
포인터 선 & 텍스트: 이곳에 반지름 치수의 치수 텍스트 위치를 지정합니다.
•선 각도 지향 치수 텍스트를 위해 이곳을 클릭합니다 (치수 선과 연관)
•수평 방향 치수 텍스트를 위해 이곳을 클릭합니다.
•수직 방향 치수 텍스트를 위해 이곳을 클릭합니다.
