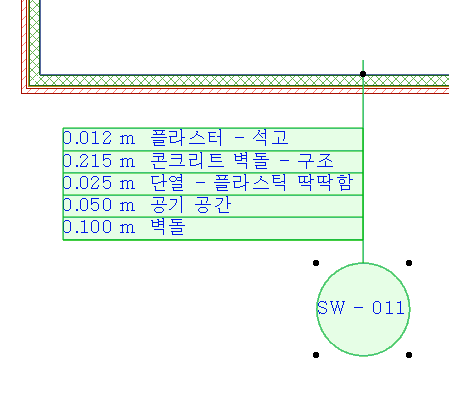

심볼 라벨은 드로잉에서 모든 종류의 요소 정보를 디스플레이할 수 있습니다(예: 복합 벽의 스킨).
특별한 GDL 객체인 심볼 라벨. 텍스트 라벨과 더불어, 라벨 도구 팝업 및 라벨 도구 설정에서 사용 가능합니다.
텍스트 라벨 정보에 대해서는 다음을 참조: 텍스트 라벨 내용.

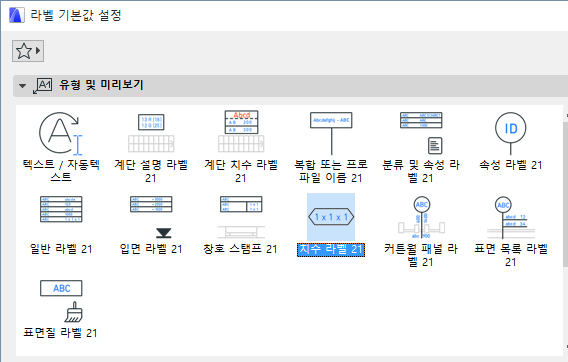

귀하의 ARCHICAD 라이브러리에 포함된 표준 라벨은 상자 바로 바깥의 라벨링 필요성을 대부분 충족하도록 디자인되었습니다. 다음은 ARCHICAD INT 라이브러리에서 사용 가능한 표준 심볼 라벨입니다. 기타 지역 ARCHICAD 라이브러리에서 제공된 라벨은 다양할 수 있으며, 지역 표준을 충족합니다.
•분류 및 속성 라벨: 분류 및 속성 패널(요소 설정)에서 이 요소에 대해 정의되었던 매개변수를 표 형식으로 디스플레이합니다.
•복합체 또는 프로파일 이름: 요소 구조에 따라, 이 라벨은 복합체 구조의 이름, 복합 프로파일, 또는 (기본 구조인 경우) 그 건물 재질을 표시합니다.
•커튼월 패널 라벨: 선택한 커튼월 패널의 원하는 변수(ID, 치수, 바닥까지 밑틀 높이, 내화 등급/음향 등급)를 표시합니다.
라벨링 커튼월도 참조.
•치수 라벨: 해당 요소의 치수(길이, 폭, 높이, 두께), 표면적, 부피를 일렬로 표시합니다.
•문 창 설명 상자: 문 또는 창의 원하는 변수를 표 형식으로 표시합니다(ID, 치수, 성능 등급, 표면 등).
•입면 라벨: 라벨이 붙은 요소의 상부 및 하부 입면을 표시합니다. 슬래브인 경우, 참조점으로 코어 또는 마감을 선택합니다.
•일반 라벨: 원하는 요소 변수를 표 형식으로 표시합니다.
•ID 및 속성 라벨: 모든 요소에 배치될 수 있으며, 요소 ID를 디스플레이합니다.
•스킨 목록 라벨: 복합체가 가능한 요소(벽, 슬래브, 지붕, 또는 쉘), 또는 채우기 요소에 배치할 수 있습니다.
◦표시되는 변수에는 건물 재질, 제조업자, 설명, 그리고/또는 단면 채우기 등이 있습니다.
◦본 라벨은 (건물 재질을 표시하는) 기본 구조, 복합 프로파일 요소(프로파일 이름), 또는 채우기 요소 (채우기 유형 또는 건물 재질)를 갖춘 요소에 배치되는 경우, 단일 1열로 구성됩니다.
•표면 라벨: 라벨 설정에서 선택한 대로 요소 포면의 이름을 표시합니다.
(표면 라벨에 대해) 표면 선택하기도 참조.
모든 라벨을 모든 요소 유형에 배치할 수 있는 것은 아닙니다. 예를 들어, 뜻하지 않게 문 창 설명 상자를 기둥에 첨부했다면, "위치홀더" 텍스트가 나타나 실수를 알려줍니다.

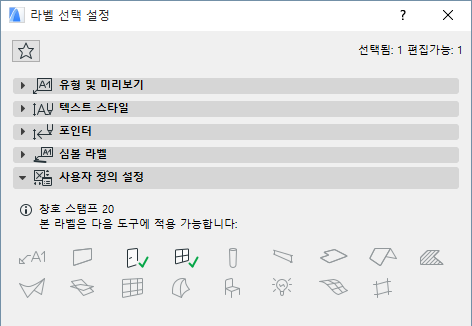

주의: 각 라벨에서, 사용자정의 라벨 설정은 어떤 요소 유형을 적용할 수 있는지에 대한 정보를 나타냅니다.
사용자 정의 라벨 설정에 대한 자세한 설명은 다음을 참조: 심볼 라벨의 사용자 정의 설정.
파일 > 라이브러리와 객체 > 새 객체 명령을 선택하여, 다른 GDL객체처럼 사용자 자신의 심볼 라벨을 만들 수 있습니다.
사용자 정의 객체 스크립팅 참조.
