다음 페이지에서는 ARCHICAD에서 사용 가능한 주요 내보내기 형식의 개요를 제공합니다.
스프레드시트를 통해 속성 데이터를 가져오기/내보내기도 참조.
IFC (Industry Foundation Classes) 객체-중심 파일 형식의 중요한 이점은 그 객체 기술에 있습니다. IFC 프로토콜은 3D 전체 기하학적 정보를 보존할 뿐만 아니라
객체 위치와 관계는 물론 각 객체의 모든 속성(또는 변수) 또한 알 수 있습니다. IFC 입력/출력으로, ARCHICAD는 광범위한 구조적, 기계적 및 에너지 애플리케이션과 통신할 수 있습니다.
어떤 유형의 정보를 다른 분야로 내보내야 하는지를 심사숙고하는 것이 중요합니다. 예를 들어, HVAC 전문가가 더 많은 내부 정보가 있는 보다 풍부한 모델을 필요로 할 때, 구조 기술사는 빌딩의 하중지지 부분을 원할 수 있습니다. 준비과정 외에(위에서 설명한대로), ARCHICAD의 IFC 인터페이스는 빌딩 정보 모델을, 그것을 내보내기 전에 여과할 수 있도록 합니다.
사전정의한 (하지만 사용자정의가 가능한) 변환기는 "원-클릭" 내보내기/가져오기 방법을 제공하여, IFC 모델 교환 설정을 가능한 간단하게 사용할 수 있도록 합니다.
IFC 변환기: 개요 참조.
IFC 모델을 내보낸 후에, IFC 뷰어에서 IFC모델을 확인해 보는것이 좋습니다. 시중에 있는 많은 무료 IFC 뷰어를 손쉽게 다운로드할 수 있습니다:
•DDS-CAD 뷰어: http://www.dds-cad.net
•Solibri 모델 뷰어: http://www.solibri.com.
•Tekla BIMsight: http://www.teklabimsight.com
추가 정보는 다음 Wiki 주소에서 찾아볼 수 있습니다: http://www.ifcwiki.org.
더 자세한 정보는 IFC로 작업하기 참조.

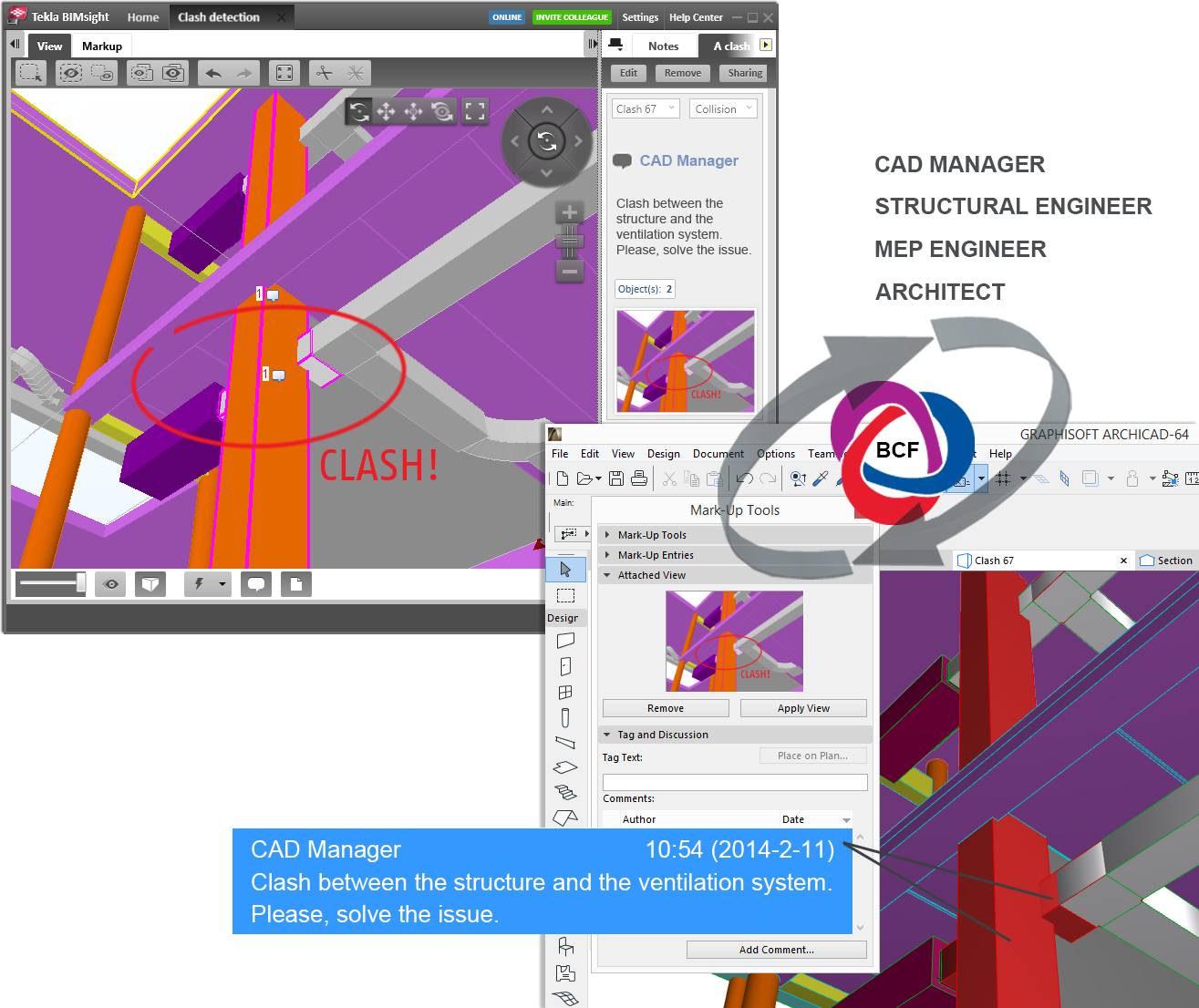

IFC 기반 데이터 교환은 이른바 BIM Collaboration Format (BCF) 기반 통신을 사용하여 개선할 수 있습니다. 여러 전문가가 제작한 다수의 IFC 모델을 하나의 프로젝트에 결합할 때 참여자는 BCF 워크플로를 통해 중첩된 이슈(예: 충돌)에 대해 코멘트를 추가할 수 있습니다. BCF 코멘트에는 참조된 IFC 요소의 GUID 및 미리보기 첨부(스냅샷)가 포함됩니다. 사용자는 이를 통해 참조된 뷰에서 스냅샷과 동일한 정확한 카메라 위치를 사용하여 "문제가 있는" 모델 요소의 위치를 쉽게 파악할 수 있습니다. ARCHICAD의 마크업 도구는 BCF 코멘트 기능과 가져오기/내보내기를 지원합니다. 앞서 언급한 다수의 전문 소프트웨어 프로그램과 뷰어들에서 BCF가 구현되어 있습니다.
프로젝트 마크업에서 BCF를 사용하기 위한 워크플로 참조.
모델을 내보내는 또다른 방법은 ARCHICAD와 다른 소프트웨어 애플리케이션 사이에 다이렉트 링크를 사용하는 것입니다. 이것은 특정 애드온(ARCHICAD와 함께 사용하기 위한 다른 애플리케이션에 의해 개발된)이 ARCHICAD 요소들을 (예. 구조적 요소) 연결된 애플리케이션의 해당 요소들로 변환하는 방법입니다. 이러한 교환 모드는, 대상 애플리케이션에 필요한 속성들만 결과 모델 파일에 포함되도록 하는 것도 가능합니다.
파트너에게 그들의 애플리케이션이 ARCHICAD에 적용 가능한 애드온을 가지고 있는지 확인하십시오.
모델 기반의 데이터 교환방식에 대한 신뢰도가 높아졌음에도 불구하고, 건축가와 엔지니어들은 각자의 모델에서 참조로 사용하기 위해 여전히 CAD 도면에 의존하고 있습니다.
외부 컨설턴트와 작업할 때, 또는 다른 CAD 시스템에서 업그레이드할 때 파일 형식의 호환성이 매우 중요하기 때문에, ARCHICAD는 정확한 변환 프로세스를 할수 있게 하는 기능성을 지원합니다.
ARCHICAD의 DXF/DWG 변환기는 AutoCAD 2017 까지의 형식과 정확한 맵 레이어, 펜 색상, 글꼴과 블록을 지원합니다. ARCHICAD는 같은 파일에 도면 공간과 모델 공간 정보를 다 포함하는 DXF/DWG 데이터를 기록할 수 있습니다. 입력과 출력에서의 AutoCAD 외부참조에 대한 ARCHICAD의 지능적인 처리는 링크만을 보전하는 것이 아니라, ARCHICAD 안에서 외부참조의 관리(링크, 링크하지 않음 및 바인딩을 포함하여)를 허락합니다.
수정하기 위한 디지털 파일을 가지고 당신의 컨설턴트들을 제공할 때, ARCHICAD의 DXF/DWG 합치기 엔진은 "클린" 파일을 보증합니다. 사용자 정의된 규칙은, 변경사항이 가상 건물 모델과 같이 합쳐지는 방법을 통제함으로써 충돌을 예방합니다.
자세한 사항은, DWG/DXF 파일로 작업하기 참조.
부가적으로, ARCHICAD는 AutoCAD'의 벡터 DWF 형식과 MicroStation의 DGN을 가져오고 내보냅니다.
더 자세한 정보는 ARCHICAD로 열린 CAD 형식 참조.
PDF(Adobe’s Portable Document Format)는 건축 문서를 출판하고 보관하는데 가장 일반적인 디지털 파일 형식입니다. ARCHICAD의 내부 PDF 엔진은 PDF/A 형식을 포함한 PDF 문서의 내보내기와 가져오기 모두를 지원합니다. PDF 문서를 도면으로 가져오기는 표준 상세 내역이나 제조업자의 사양을 ARCHICAD 레이아웃 시트나 워크시트에 직접적으로 가져오는 최고의 방법입니다.
PDF 문서로 작업하기에 있는 상세내용 참조.
