ARCHICAD 모델과 IFC 데이터 간 연결

모든 IFC 데이터는 원본 ARCHICAD 데이터로 기능합니다. ARCHICAD 데이터를 수반하는 모든 작업을 IFC 데이터와 같이 사용할 수 있습니다.

IFC 데이터 형식 참조.

IFC 속성이 ARCHICAD의 고유 속성이기 때문에, 다음의 기능들을 사용할 수 있습니다.

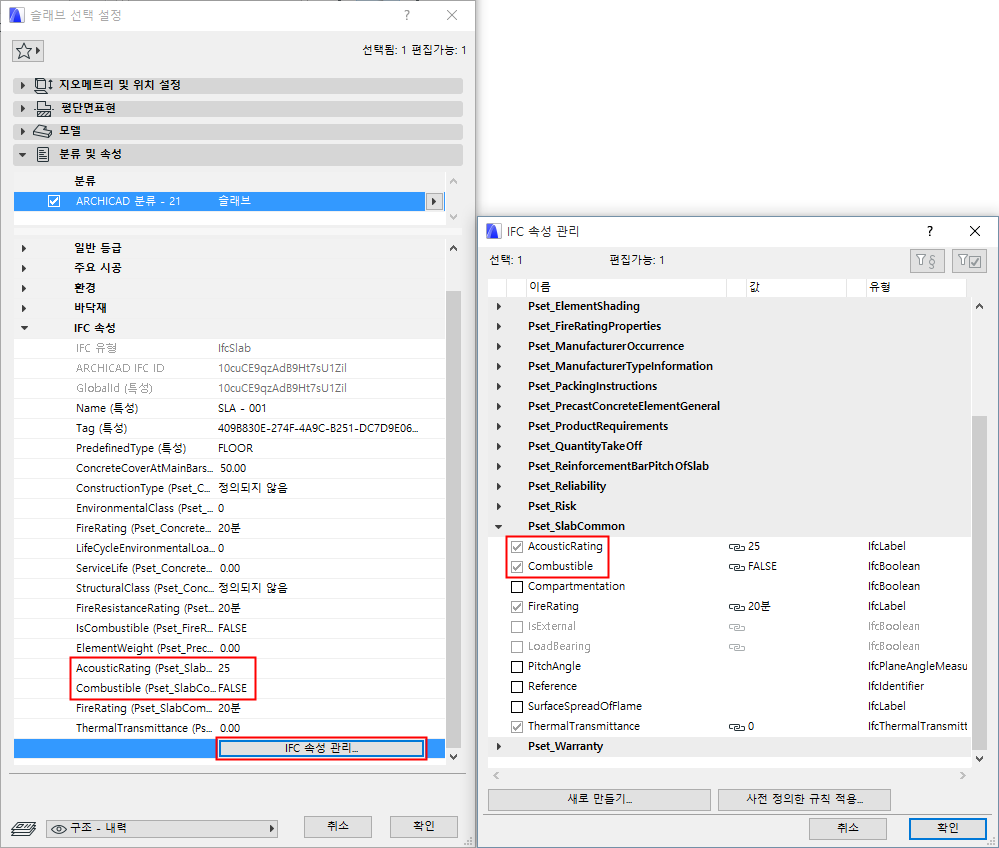

•요소 설정 대화상자(분류 및 속성 패널)에서 액세스할 수 있는 IFC 속성 관리 대화상자에서 IFC 속성 할당, 편집, 보기 등입니다.

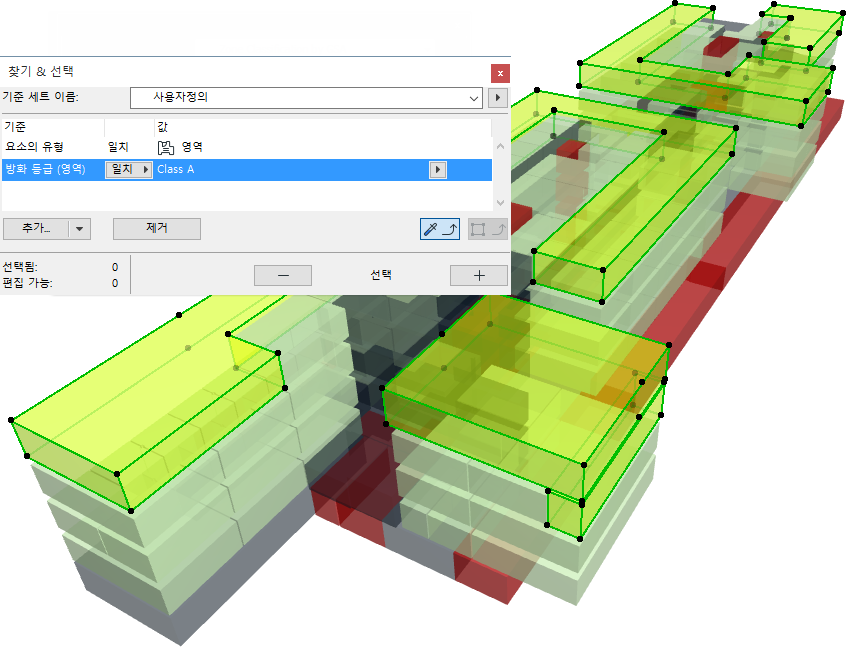

•찾기 & 선택 기능을 사용하여 요소의 IFC 속성 검색하기

IFC 데이터를 기준으로 요소 찾기 및 선택하기 참조.

•대화형 요소 일람표를 사용하여 요소의 IFC 속성을 리스트하기

IFC 데이터로 요소들 일람표 관리 참조.

•변수 고르기/넣기 단축키를 사용하고, 복사-붙여넣기를 하여 하나의 요소에서 다른 요소로 IFC 속성을 이동할 수 있습니다.

• IFC 속성은 즐겨찾기로 저장한 요소 설정에 포함됩니다. 따라서, 다른 ARCHICAD 프로젝트에서 이 즐겨찾기 요소 (요소들의 IFC 속성과 함께)들을 사용할 수 있습니다.

즐겨찾기 참조.

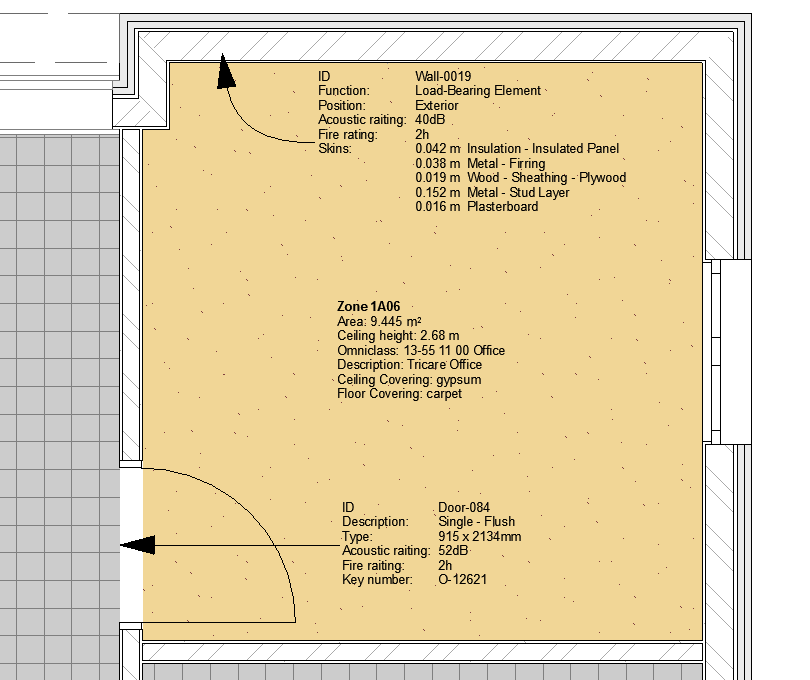

•(IFC 데이터를 포함하여) 요소 설정의 "분류 및 속성 패널"에서 정의된 데이터는 ARCHICAD에서 디스플레이할 수 있으며, 이들 데이터는 라벨, 영역 스탬프, 마커로 나타납니다.

•핫링크 모듈의 IFC 내용은 질의 및 목록화가 가능합니다.

•팀워크에서, 예약한 요소들을 위해 IFC 데이터를 수정할 수 있습니다.

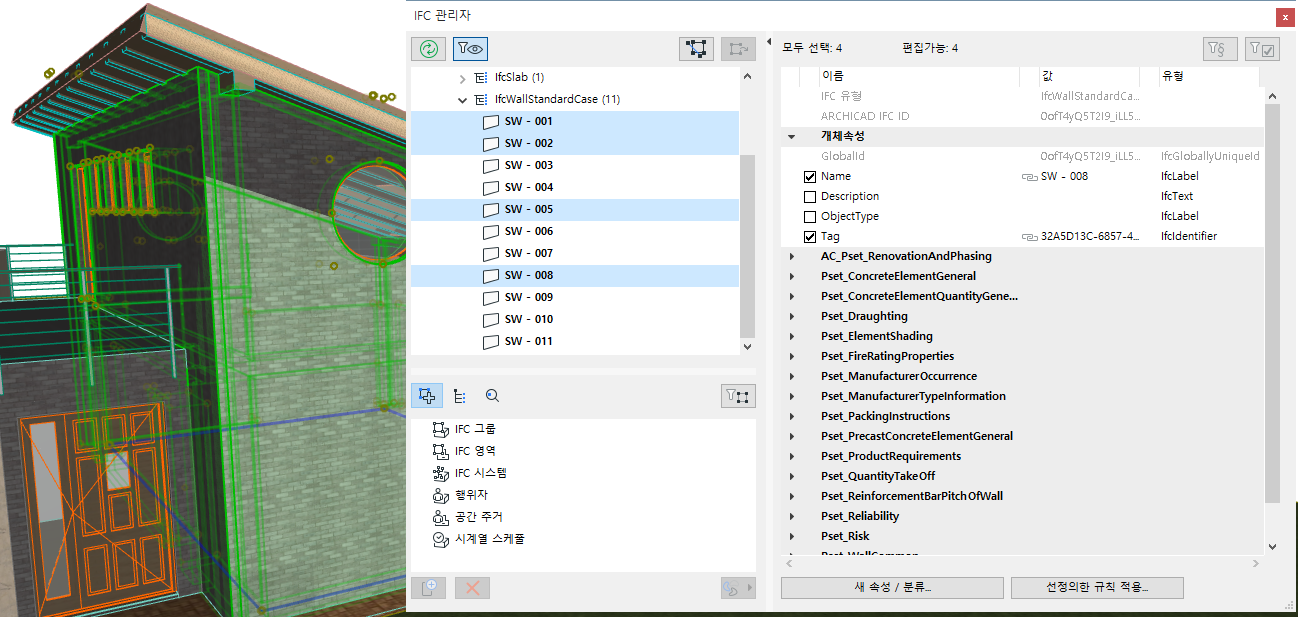

•요소들의 IFC 데이터에는 ODBC 드라이버와 ARCHICAD API (ARCHICAD 용으로 개발할 수 있는 애드온)를 통해 들어갈 수 있습니다. IFC 프로젝트 관리자를 사용하여 프로젝트와 관련한 모든 IFC 데이터를 관리합니다.(핫링크된 모듈의 데이터까지 포함하여) 평면과 3D 뷰에서 모두, 관리자에 리스트된 모델 요소와 데이터들 사이를 쉽게 검색할 수 있습니다.

IFC 프로젝트 관리자도 참조.

•모든 ARCHICAD 도구 매개변수(요소 속성, 대화형 요소 일람표(IES) 데이터, 라이브러리 파트 매개변수 등)는 내보내기를 위한 IFC 변환기에서 정의된 변환 규칙에 기반하여 IFC 표준 또는 사용자정의 속성으로 매핑할 수 있습니다.

IFC 변환기: 개요도 참조.

•IFC 속성을 요소에 할당할 때 당연히 수신하는 애플리케이션이 읽기, 표시 또는 쿼리를 수행할 수 있도록 변수를 선택해야 합니다. 따라서 이 사항은 데이터를 보내려는 엔지니어나 다른 전문가에게 의논해 봐야 할 일입니다.
