IFC 프로젝트 관리자

IFC 프로젝트 관리자의 기능

IFC 프로젝트 관리자 (파일 > 상호 운용성 > IFC)는현재 프로젝트의 IFC 모델 데이터베이스의 계층 개요를 제공하며, 그 기능은 다음과 같습니다.

•계층 구조에서 ARCHICAD 프로젝트(IFC 가져오기 내용 포함)로부터 생성된 모든 IFC 모델 개체를 봅니다.

•프로젝트 요소에 대해 사용 가능한 모든 IFC 데이터 보기

•현재 프로젝트에서 사용할 신규 IFC 데이터(사용자정의 IFC 속성 및 분류 기준)를 생성하기

•요소를 그룹화하거나 개체를 (IFC 할당이라고 불리는) 요소로 할당하고 이들의 IFC 데이터를 관리하기

•IFC 데이터를 지닌 채 요소에 할당된 IFC 유형 제품을 관리하기

•IfcSite 또는 IfcBuilding에 요소를 직접 할당하기예를 들면, 인접한 건물과 사이트 주변 요소 (나무, 울타리, 도로, 탈것 등)는 IfcSite에 지정할 수 있습니다. 이 때, 그것의 작업 층에 직접 관련된 기본 값은 삭제됩니다.

•IFC 모델을 ARCHICAD 프로젝트의 수정사항과 더불어 업데이트하기

•ARCHICAD 모델과 IFC 모델 사이에서 편리하게 내비게이트하기

•현재 뷰에서 보이는 요소로 IFC 모델 필터링하기 (IFC 관리자에서 설정된 기본값 필터 세트입니다.)

•IFC 와 ARCHICAD 모델 모두에서 IFC GlobalId (글로벌 고유 식별자)를 기준으로 요소 찾기

•팀워크에서, 예약 및 수정할 수 있는 IFC 프로젝트 관리자의 데이터는 IfcProject, IfcBuilding, IfcSite, 할당, 유형 제품입니다. 모델 요소의 IFC 속성 (예. IfcWall, IfcColumn, IfcBeam)은 다른 사용자가 그 요소들을 예약하지 않았을 때만 IFC 프로젝트 관리자를 통해 수정할 수 있습니다.

IFC 관리자 팔레트는 모델리스(modeless) 대화상자이므로, ARCHICAD 프로젝트에서 작업하는 동안 계속 화면에 띄워놓을 수 있습니다.

IFC 프로젝트 관리자에서 네비게이트하기: 트리 구조

IFC 프로젝트 관리자의 상부 좌측에 있는 트리는 IFC 모델 계층을 나타내며 이들의 "IFC 유형" 분류에 따라 현재 프로젝트의 IFC 개체들을 나열합니다.

IFC 모델 계층 참조.

IFC 층 구조에서 ARCHICAD 요소

ARCHICAD에서 모든 요소와 객체는 그것의 작업층에 연결됩니다. 따라서, 기본적으로, 요소는 작업층에 관련된 IfcBuildingStorey 아래의 IFC 모델 계층에서 나열됩니다. IfcBuildingStorey 위치에서 IfcSite 로 요소를 드래그해서 이 링크를 해제 (IfcBuildingStorey에 대해) 할 수 있습니다(아래 그림 참조). 예를 들면, 사이트 주변 요소로서 역할을 하는 모프나 트리 객체를 가진 인근 건물은 IfcSite 폴더에 배치할 수 있습니다. IfcBuilding 으로 요소를 또한 배치할 수 있습니다 (층 대신에 요소가 특정 건물로 논리적으로 묶인 것처럼) .

그것의 자동 IfcBuildingStorey 분류로 요소를 되돌리려면 (작업층에 맞추어), 그것을 IFC 프로젝트 관리자로부터 드래그합니다j.

트리에서 보이는 데이터 필터링하기

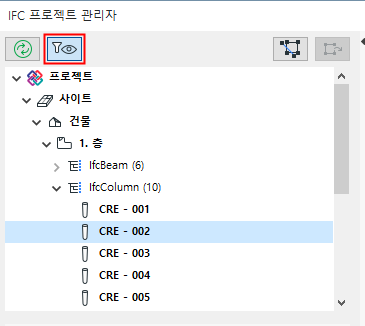

보이는 모델 요소만을 나열하기를 클릭하여 현재 뷰에서 보이는 요소만으로 트리 구조를 좁합니다.

모델이 있는 프로젝트 관리자 데이터 동기화하기

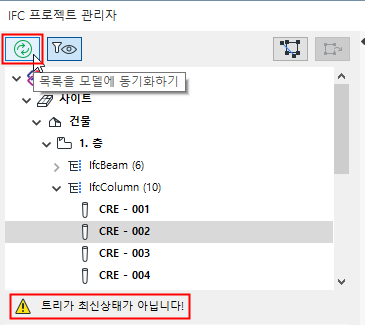

요소들이 ARCHICAD 모델에서 생성 또는 삭제될 때, 트리는 이런 변경사항을 자동으로 등록하지 않습니다.새로고침이 필요하면, 밑에 부분에 다음같은 메시지가 나타납니다 (“트리가 최신 상태가 아닙니다!”) "동기화" 버튼을 클릭하여 새로고침합니다.

선택된 모델 요소를 트리에서 찾기 - 모델에서 선택된 트리 요소 찾기

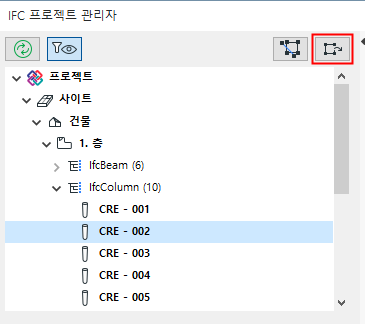

•ARCHICAD 모델에서 트리의 IFC 개체를 찾아 선택하려면, 트리에서 이들을 선택한 다음 (선택을 여러 개 할 수도 있습니다) 모델에서 선택 목록 보이기를 클릭합니다. 그러면 프로그램은 활성 창 (평면도나 3D 창에서만)에서 요소를 나타내 선택하려고 합니다.

•트리에서 ARCHICAD 모델 요소를 찾아 선택하려면, 현재 뷰(평면 또는 3D 뷰)에서 이들을 선택한 다음 (선택을 여러 개 할 수도 있습니다) 목록에서 선택 모델 보이기를 클릭합니다.

IFC ID 기준으로 트리 요소 찾기

IFC 식별자(GlobalId 속성, ARCHICAD IFC ID, 외부 IFC ID)에 기반하여 트리에서 요소를 찾을 수 있습니다. GlobalId 도구 기준으로 찾기(트리 아래의 세 번째 아이콘)를 사용하여 검색 모드로 전환합니다.

주의: 외부 IFC ID는 IFC 합치기 또는 핫링크를 사용하여 IFC 모델을 ARCHICAD로 가져오기할 때 생성됩니다.이는 IFC로부터 가져오는 동일한 요소에 의해 기존의 ARCHICAD 요소가 덮어쓰기되는 것을 방지합니다.(외부 IFC ID는 외부 파일에서 정의한 대로 모델 요소의 원래 ID를 저장합니다.)

도구 아래의 빈 필드에 사용자가 검색 중인 식별자 (또는 식별자의 일부)를 입력한 다음, "검색" 버튼을 클릭합니다.

•"검색 결과" 목록에서 항목을 선택하면 그 항목이 트리에 보이게 됩니다.

•“모델에서 선택 목록 보이기”를 클릭하면 ARCHICAD 모델에서 요소를 찾고 선택합니다.

IFC 할당 뷰 vs.IFC 유형 제품 뷰

IFC 프로젝트 관리자에서는 프로젝트에 존재하는 모든 IFC 할당과 IFC 유형 제품을 찾고 나타냅니다 , 더불어 모든 요소는 그것들을 참조합니다.

다음 설명 참조: IFC 지정 및 IFC 유형 제품.

이를 보려면, 트리 아래의 첫 번째나 두 번째 아이콘을 사용하여 “할당” 또는 “유형 제품” 뷰/정의 모드로 전환합니다.

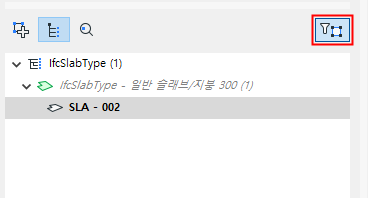

오직 선택한 요소에 디스플레이된 할당/유형 제품 데이터를 줄이려면, “선택한 요소에 대해 필터하기” 버튼을 클릭합니다.

할당 및 유형 제품으로 작업하는 정보에 대해서는,

IFC 프로젝트 관리자에서 할당 및 IFC 프로젝트 관리자에서 유형 제품 참조.

IFC 프로젝트 관리자에서 내비게이트하기: 개체속성 및 속성

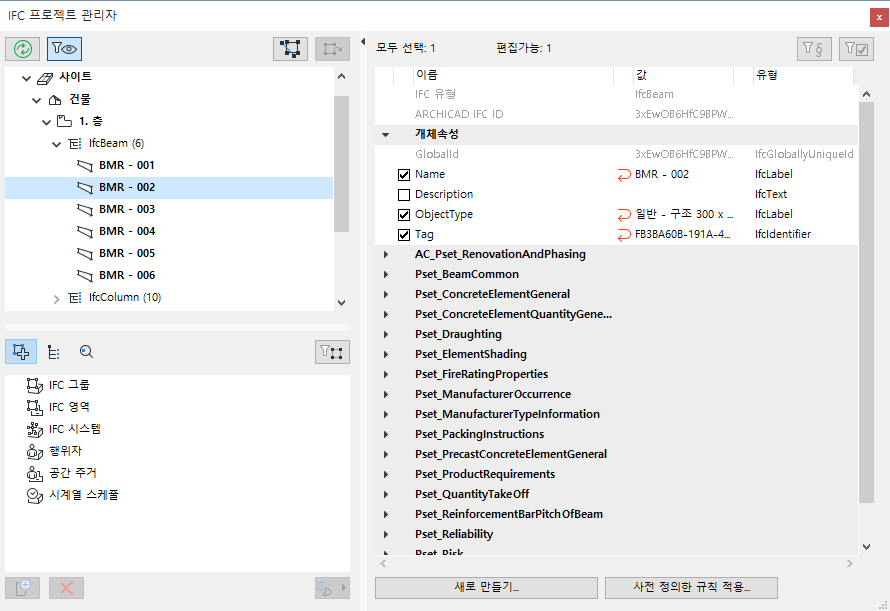

IFC 프로젝트 관리자 우측에 사용 가능한 IFC 속성, 속성 세트에서 그룹화된 속성, 사용자가 트리에서 선택한 프로젝트 요소의 분류 기준가 디스플레이됩니다 (다중 선택을 한 경우, 마지막으로 선택한 요소의 IFC 데이터가 보입니다).

목록의 상단 부분에, 선택된/편집된 요소 수를 보여줍니다.

IFC 속성과 속성 값은 내보내기를 위한 IFC 변환기에서 정의된 속성 매핑을 사용하여, ARCHICAD 속성, 매개변수, 수량, 라이브러리 파트 매개변수로부터 자동으로 설정할 수 있습니다.IFC 프로젝트 관리자 및 요소 설정에서, 이들 값은 체인 아이콘과 더불어 보입니다 (체인 아이콘은 매핑되었다는 의미입니다).그러나 필요에 따라 요소 수준에서 값을 수정할 수 있습니다.

IFC 내보내기를 위한 속성 매핑 참조.

IFC 프로젝트 관리자에서 속성 및 IFC 속성을 디스플레이할 때 데이터 상태는 다음과 같습니다.

•검정색: 사용자정의 값으로 덮어쓰기할 수 있습니다.

•빨간색 화살표: 사용자정의된 값이 빨간색 화살표와 함께 보입니다. 이를 클릭하면 원래 값을 복구할 수 있습니다.

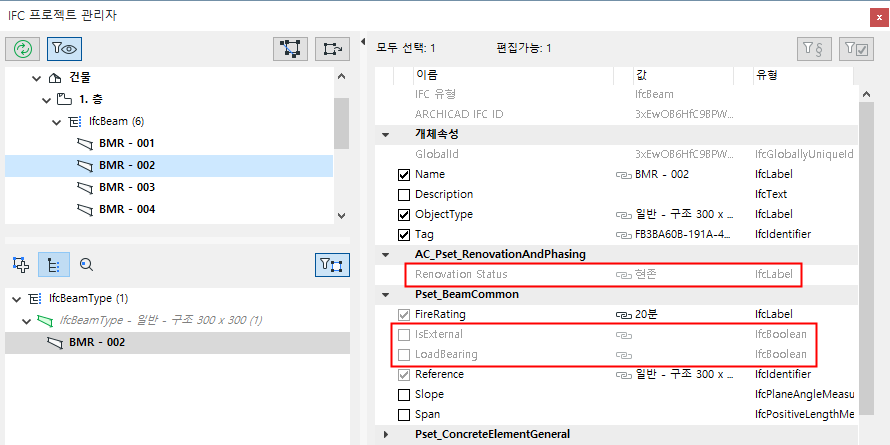

•회색: IFC 프로젝트 관리자에서 수정할 수 없으며, 특정 ARCHICAD 값을 얻은 소스에서만 수정할 수 있습니다. 회색으로 나타나는 속성은 매핑이 되지만 편집은 할 수 없습니다. ARCHICAD 매개변수와 1대 1로 매핑되는 관계이기 때문입니다.

•예시: "리노베이션 상태"(ARCHICAD에서 리노베이션 상태와 동일), "“LoadBearing” (ARCHICAD에서 "구조 기능"과 동일), “IsExternal” (ARCHICAD 위치 카체고리 항목과 동일).

속성 매핑 항목만 보이기

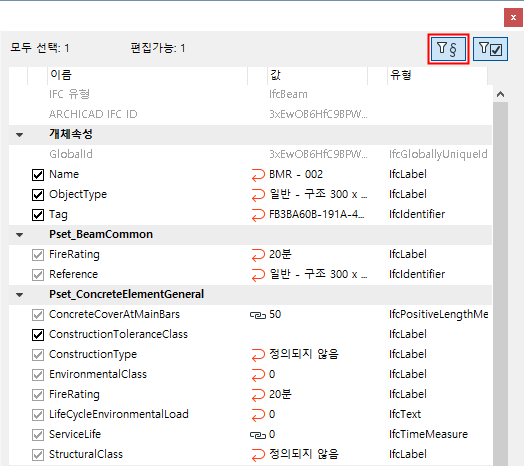

"속성 매핑 항목만 보이기" 토글 버튼을 사용하면 다음과 같이 필터링됩니다.

•활성화된 경우, 프로젝트에서 사용되는 현재 데이터만 표시됩니다 (즉, 미리보기 변환기의 속성 매핑 프리세트에 따른 내용).

•비활성화된 경우, 디스플레이되는 데이터에는 속성 매핑 데이터에 더해, 이곳과 요소 설정 대화상자에서 생성된 새로운 속성과 함께 가져오기 프로세스 동안 추가된 사용자 정의 데이터가 포함됩니다.

다음과 같은 경우 이 버튼을 활성화하면 유용할 수 있습니다. 속성 매핑 설정이 특정 표준 또는 내보내기 요건에 상응하는 경우(예: COBie), 프리세트 정의된 데이터만을 디스플레이하는 것이 수많은 데이터 중에서 내비게이트하는 것보다 IFC 데이터를 내비게이트하기가 훨씬 더 쉽습니다.

주의: 내보내기할 때, 내보내기를 위한 IFC 변환기는 해당 내보내기에 속성 매핑 프리세트에서 설정된 데이터만을 포함해야 할지, 아니면 모든 IFC 데이터를 포함해야 할지를 지정합니다.

IFC 내보내기를 위한 속성 매핑 참조.

값을 가진 항목만 보이기

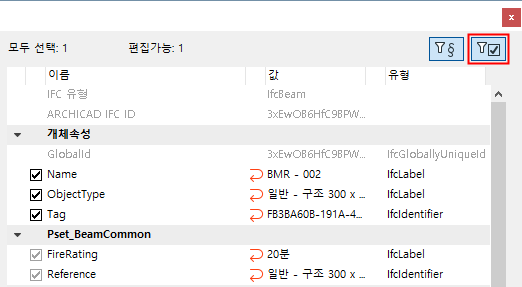

이 토글을 사용하여 할당된 값이 있는 데이터만을 디스플레이할 수 있습니다.

주의: 필드가 비어 있지만, 체크박스가 활성화된 속성은 할당된 값이 있는 속성으로 간주합니다.

IFC 속성/속성 값을 할당하거나 편집하기

값 유형에 따라 옵션으로 IFC 속성이나 속성 값을 정의합니다 (예: 라벨, 정수, 불린).

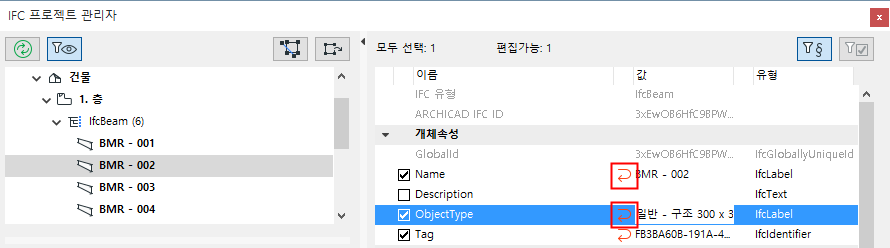

필요한 경우 편집 가능한 값을 덮어쓰기합니다.사용자정의된 값이 빨간색 화살표와 함께 보입니다. 이를 클릭하면 원래 값을 복구할 수 있습니다.

사용자정의된 분류 기준 데이터의 값을 정의하려면, 이를 수동으로 입력하거나 "사전정의된 규칙 적용하기" 명령을 사용합니다(참조: 선정의한 규칙 적용). 값을 지정하지 않은 항목은 그 방법으로 내보내기됩니다.

•만약 속성 세트가 더 이상 어떤 속성도 포함하지 않는다면, 그것은 목록에서 자동으로 삭제됩니다.

•속성 설정, 속성 또는 분류 기준의 이름을 바꾸려면, 이름을 클릭한 후 다시 지정합니다

신규, 사용자정의 IFC 속성 또는 분류를 생성하기

신규 IFC 속성 생성하기

IFC 속성 관리자에서, 클릭: 신규.

1.신규 사용자정의 속성 세트의 이름을 입력하거나(Pset), 아니면 동일한 요소 유형에 대해 이전에 정의했던 기존 속성 세트 이름 목록에서 선택합니다 (화살표 아이콘을 클릭하여 이 목록에 액세스할 수 있습니다).예를 들어, IfcWall에 대한 새로운 속성을 만들면, 목록에는 이전에 다른 IfcWall에 지정했던 모든 Pset 이름들이 포함됩니다.

주의: 오류를 방지하기 위해(그리고 표준 속성 정의 규칙을 유지하기위해), 사용자정의 속성 세트에 이름을 지정할 때, 표준 “Pset” 시작 문자를 사용하지 마십시오.

2.새 속성 이름을 입력합니다.

3.다음 표에 설명된 대로 속성 유형(단일, 계산, 복잡 등)을 선택합니다.

4.속성 유형에 따라, 그것의 값 유형을 라벨, 문구, 정수, 불린 등으로 설정하기

다음도 참조: IFC 내보내기를 위한 단위 변환

주의: 위의 표에 열거되지 않은 다른 모든 "측정치"-유형 속성은 단위 설정 없이 취급 및 내보내기됩니다.

•새롭게 생성된 IFC 데이터는 정의된 속성 세트나 IFC 프로젝트 관리자뿐만 아니라 나열된 속성들 중에서 요소 설정 대화상자의 "분류 기준"에서 나타납니다.

•이렇게 새롭게 생성된 IFC 데이터는 앞에 빨간 X표가 나타납니다. 이는 그 값을 언제든지 삭제할 수 있다는 뜻입니다.

새 분류 기준 생성하기

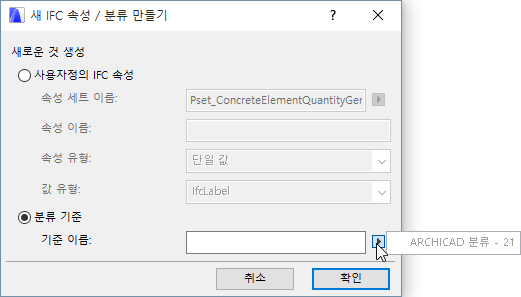

분류 기준 버튼을 클릭하고 새로운 이름을 할당합니다.여기에서, 또한 같은 요소 유형에 대해 이전에 정의한 기존 분류 기준 이름 목록에서도 선택할 수 있습니다 (이 목록에 접근하려면 화살표 아이콘을 클릭합니다).

•값을 할당합니다.분류 기준에는 정의/편집을 위해 분류 기준에 대한 7개의 이용 가능한 항목이 있습니다 (가장 중요한 항목은 "이름"과, 분류 기준 데이터의 식별자("ItemReference")입니다).

선정의한 규칙 적용

이 버튼을 클릭하여, 자동 (.xml 기반) 규칙에 따라 새로운 IFC 데이터를 선택된 요소에 할당합니다.이런 규칙들은 그들의 상충하는 구조들에 따라 세 가지 타입으로 구분됩니다:

•“트리 목록” 규칙: 트리 구조 데이터베이스에서 요소를 선택하여 새로운 데이터를 생성하기

•“테이블” 규칙: 표에서 한 행을 선택하여 새로운 데이터를 생성하기

•“명령” 규칙: 규칙 명령을 실행하여 새로운 데이터를 생성하기

프로그램은 제작시 정의한 내장된 규칙을 포함합니다 (이 규칙들은 ARCHICAD의 지역 버전에 따라 달라집니다). 예를 들면, ARCHICAD의 모든 언어 버전에 포함되어 있는 규칙들을 정리한 표를 다음에서 보실 수 있습니다 :

사전정의한 규칙 적용하기: 예시 1

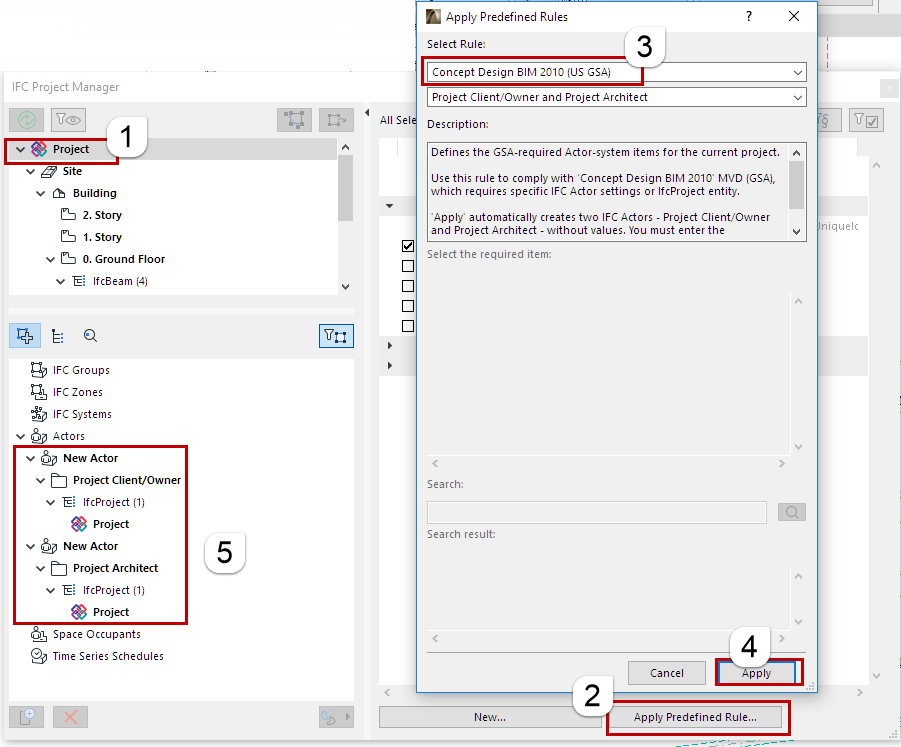

•“Concept Design BIM 2010 (US GSA) / 프로젝트 클라이언트 / 소유자 및 프로젝트 건축가” 규칙을 IFC 프로젝트 관리자의 트리에서 선택한 IfcProject 개체(IFC 모델 계층의 가장 높은 레벨)에 적용합니다.그 결과, 활동자 (IfcActor)는 다음 관계를 만듭니다: “프로젝트 클라이언트/소유자” 와 “프로젝트 건축가”.

사전정의한 규칙 적용하기: 예시 2

“Concept Design BIM 2010 (US GSA) / 공간 거주자 분류 및 속성” 규칙을 사용함으로써 공간 거주자 분류를 지정합니다:

1.새로운 공간 거주자를 만들고, 그 다음 그에 속하는 요소에서 드래그합니다(예. IfcSpace 개체들).

IFC 프로젝트 관리자에서 할당 참조.

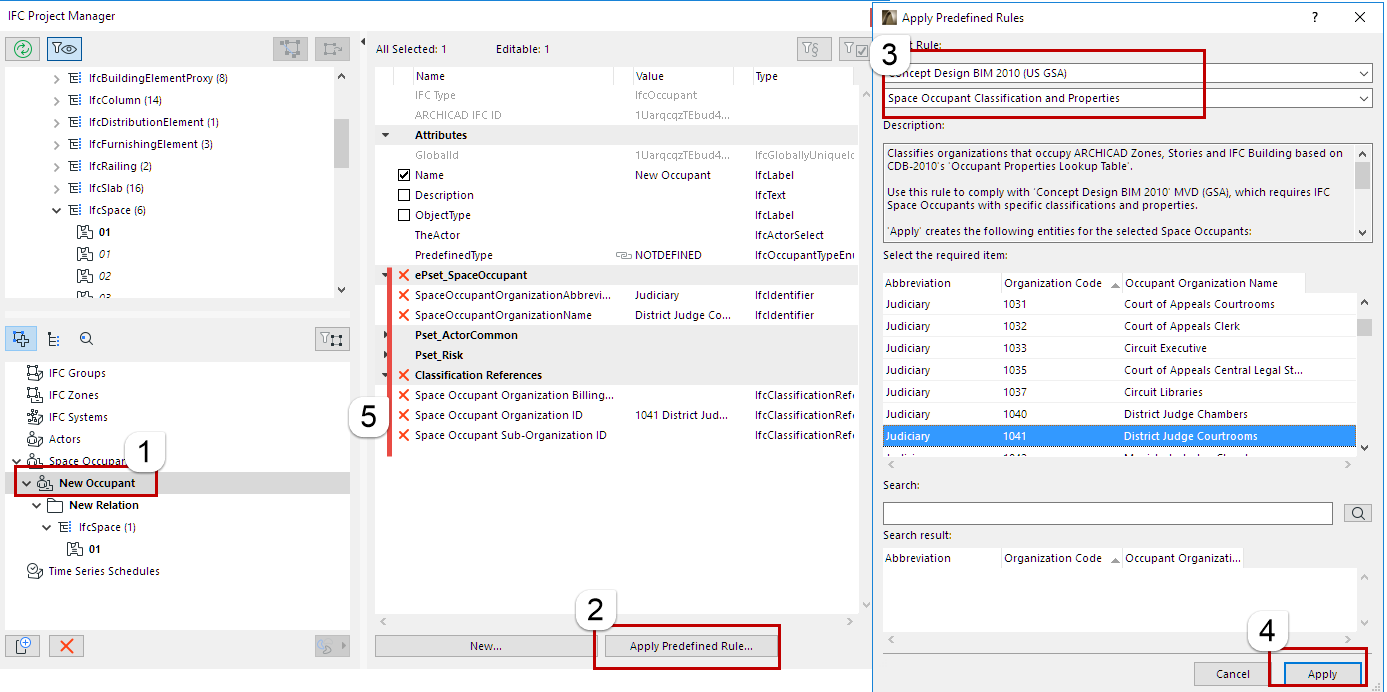

2.할당 목록에서 공간 거주자 이름을 선택한 후, 사전정의된 규칙 적용하기 기능 사용하기. 대화 상자에서, “Concept Design BIM 2010 (US GSA) / 공간 거주자 분류 및 속성” 규칙 선택하기.

3.원하는 분류 항목을 표에서 선택하기.

4.적용 버튼 클릭하기. 선택한 분류 항목과 일치하는 값을 사용하여, 공간 사용자에 대한 분류 기준 요소와 속성이 생성됩니다.

사전정의한 규칙 적용하기: 예시 3

“OmniClass / 표 21 - 요소” 규칙을 사용하여, 분류를 다수의 지붕 슬래브(IfcSlabs)에 할당합니다.

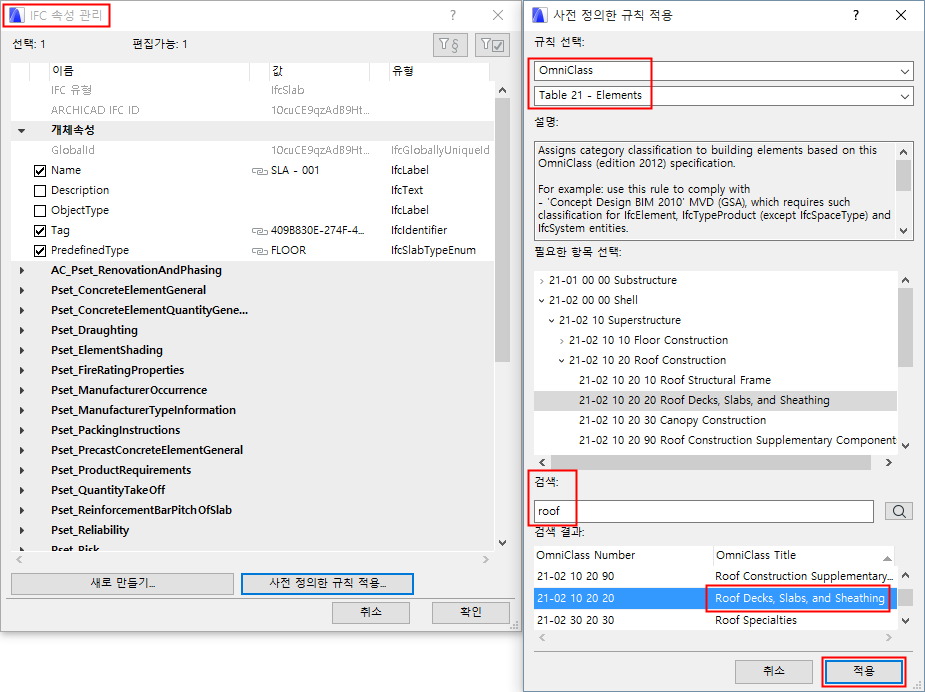

1.모델에서, 분류하려는 슬래브 요소를 선택합니다 (찾기 & 선택 기능을 사용할 수 있습니다.)설정 대화상자를 열고 분류 및 속성 패널에서 "IFC 속성 관리하기"를 클릭합니다.아니면, IFC 프로젝트 관리자 트리에서 상응하는 IfcSlab 개체를 선택합니다.

2.사전 정의한 규칙 적용 도구 사용하기. 대화 상자에서, “옴니클래스(OmniClass) / 표 21 - 요소” 규칙 선택하기.

3.데이터베이스 검색란에 "지붕"이란 단어 입력하기. (문구의 일부를 입력하여 데이터베이스 (트리 목록과 표)안의 규칙들 사이에서 검색이 가능합니다.)

4.검색 결과 영역에서, “평지붕, 슬래브, 그리고 지붕널” 타이틀 선택하기.

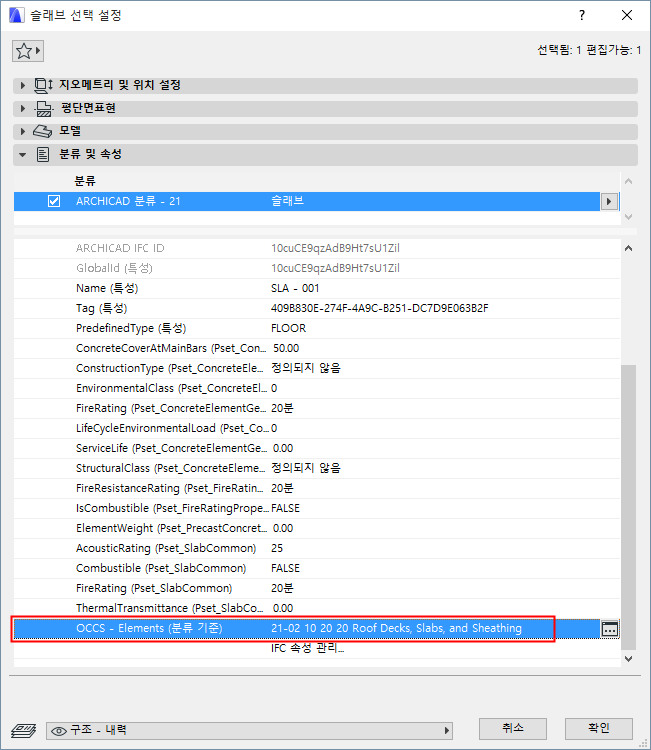

5.적용 버튼 클릭하기. 분류 기준은 “평지붕, 슬래브, 그리고 지붕널” 이름을 가진, "21-02 10 20 20"의 ItemReference 값과 그리고 옴니클래스(OmniClass) 표준에 따른 추가 데이터를 생성합니다.

주의:

•일단 요소를 선택하면, 적용 가능한 규칙만을 “규칙 선택” 목록에서 이용할 수 있습니다 (예를 들면, 만약 IfcProject를 선택했다면, “Concept Design BIM 2010 (US GSA) / 프로젝트 고객/소유자 및 프로젝트 건축가” 규칙을 사용할 수 있습니다). 다른 적용할 수 없는 규칙들은 회색으로 나타납니다.

•IfcElement는 건물, 분배 (MEP)와 가구 요소들을 포함합니다.

•만약 규칙이 설정 대화 상자를 갖고 있지 않은 요소에 관련되면, 일부 규칙은 설정 대화 상자에서 사용할 수 없습니다 (예를 들면, IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject 그리고 IfcGroup).

•자신의 규칙을 .xml 형식에서 생성하고 편집할 수 있습니다. 기존의 규칙 파일 (다중 규칙을 포함하고 있을 수도 있는)의 구조를 주의깊게 읽어보고, 또한 다른 이름으로 이것을 복사하여 비슷한 새로운 규칙을 생성할 것을 권장합니다.

•사용 가능한 규칙들은 다음의 폴더에서 찾아볼 수 있고, 새롭게 생성된 규칙들도 이 위치에 저장됩니다:

-Windows 에서:
\사용자\사용자 이름\GRAPHISOFT\IFC Rules “ARCHICAD version”

-Mac 에서:
/사용자/사용자 이름/라이브러리/Application Support/GRAPHISOFT/IFC Rules “ARCHICAD version”

IFC 프로젝트 관리자에서 할당

새 할당을 생성하려면, 다음을 실행합니다.

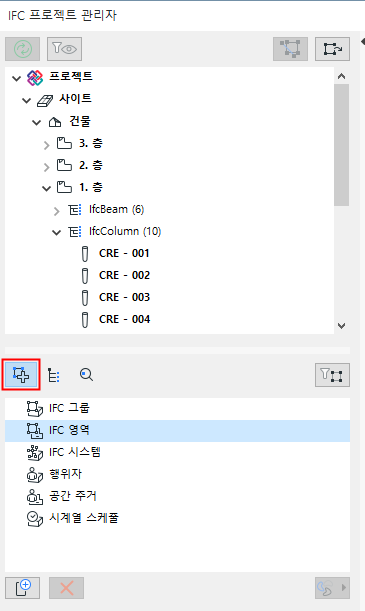

1.할당 아이콘을 클릭하여 할당 뷰 모드로 전환합니다.

2.“IFC 그룹”, “IFC 영역”, “IFC 시스템”, “행위자”, “공간 거주자” 또는 “시계열 스케줄” 항목에서 클릭함으로서 할당 유형 선택하기.

3.창 하단에서 "신규" 버튼을 클릭합니다.

4.새로운 항목을 선택하기, 그것의 기본 이름은 “New”로 시작하며 생성된 할당 유형으로 끝납니다 (예. New 그룹).

5.이름 속성 항목의 오른쪽 창에서 신규 할당 항목에 (새) 이름 지정하기.

6.속성 그리고/또는 사용 가능한 속성의 내용 편집하기.

7.필요한 경우, "신규" 버튼을 클릭하여 사용자정의 IFC 데이터를 프로젝트에 추가합니다.

신규, 사용자정의 IFC 속성 또는 분류를 생성하기 참조.

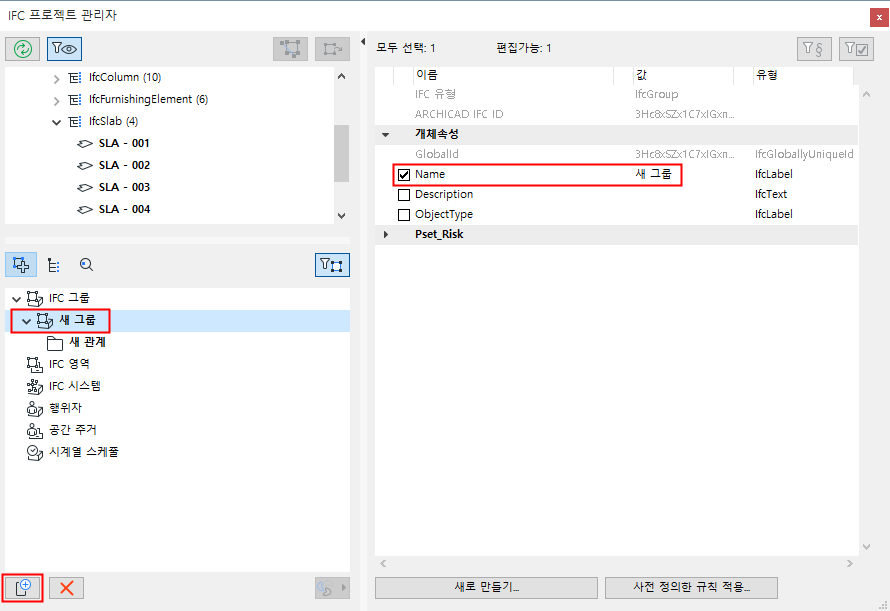

8.트리 계층에서, IFC 개체를 "새 관계" 폴더로 끌어와 놓습니다.

삭제 (빨간 X) 버튼을 사용하여 관계 또는 할당을 삭제합니다.

주의:

•개체 유형은 할당 유형에 따라 새 할당으로 끌어오기 할 수 있습니다. 예를 들면, IfcSpaces (ARCHICAD 영역)는 IFC 영역으로 오직 그룹지을 수 있습니다; 반면 공간 거주 (IfcOccupant) 내에서는 IfcSpaces 와 이미 존재하는 IFC 영역 둘 다를 그룹지을 수 있습니다.

•만약 프로젝트가 MEP 모델러 애드온을 사용하면, 그것의 정의된 MEP 시스템은 다음 사항을 할 수 있습니다:

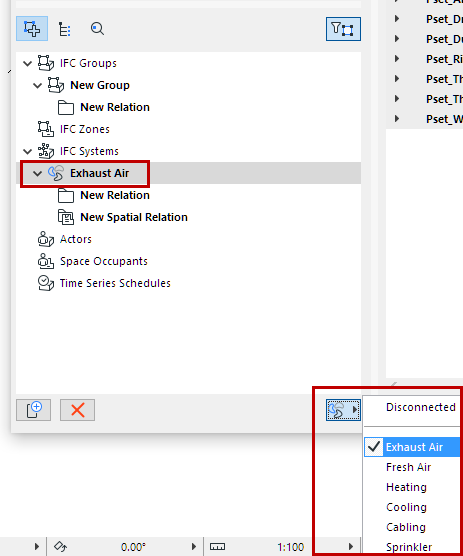

-MEP 시스템은 IFC 시스템으로 분류될 수 있습니다. 새로운, 빈 IFC 시스템을 만듭니다. 그것을 선택한 후, 우측 MEP 아이콘을 클릭합니다 (지정 목록 밑에 있는), 그리고 드롭 다운 메뉴에서 원하는 MEP 시스템을 선택합니다. 선택된 MEP 시스템의 모든 요소는 자동으로 트리에서부터 “새 관계” 폴더로 추가됩니다. 해당 시스템의 이름 (이름 속성)은 선택된 MEP 시스템과 같게 됩니다.

-그것은 기존 IFC 시스템에 추가할 수 있습니다. 목록에서 기존 IFC 시스템을 선택한 후, 위에서 언급한 바와 같이 MEP 시스템을 선택합니다. 기존 IFC 시스템은 선택된 MEP 시스템에 따라 이름이 정해지며, MEP 시스템의 모든 요소는 IFC 시스템의 기존 콘텐츠에 추가됩니다. 이 두 경우에, 시스템 아이콘은 MEP 시스템이 사용 중임을 나타내는, MEP “프로펠러” 아이콘으로 변경됩니다. IFC 시스템에서 MEP 시스템 요소를 삭제하려면, 해당 시스템 항목을 선택하고, MEP 시스템 옵션의 드롭다운 메뉴에서 "연결해제"를 선택합니다.

•다중 레벨 (“하위”) 계층은 IFC 그룹화, IFC 영역 그리고 IFC 시스템 할당에 대해 이용할 수 있습니다. 하위계층은 쉽게 정의할 수 있습니다.

-사전정의한 할당을 같은 유형 할당의 기존 "새 관계" (또는 명명된 관계) 폴더로 끌어와 놓거나, 또는 신규 "자식" 할당을 정의하기 위해, 선택된 "상위" 할당의 "새 관계" (또는 명명된 관계) 폴더와 더불어, "신규"를 클릭합니다

-다른 부모 할당으로 이동된 부모 할당은 할당된 것의 “자식”이 됩니다 (이것은 이동입니다)

-자식 할당은 다른 부모 할당으로 옮겨지거나 복사될 수 있습니다 (그것을 복사하려면, Ctrl/Alt 키를 누르면서 그것을 드래그합니다)

-부모 할당으로 자식 할당을 만들려면, 그것을 선택하고 대화상자 밖으로 끌어옵니다, 그것은 부모 할당으로서 계층에 다시 나타납니다.

-필요하면, 이름 속성 입력항목에 있는 대화 상자의 우측면에 새 관계에 대한 이름을 정의합니다.

할당의 예시

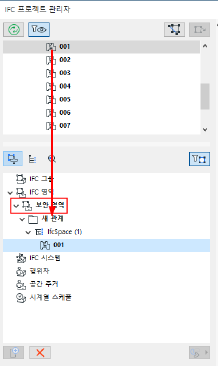

•이름이 “안전 영역”인 IfcZone를 만들고, 그 영역은 안전 기능을 가진 모든 프로젝트의 IfcSpaces 와 함께 그룹화됩니다.

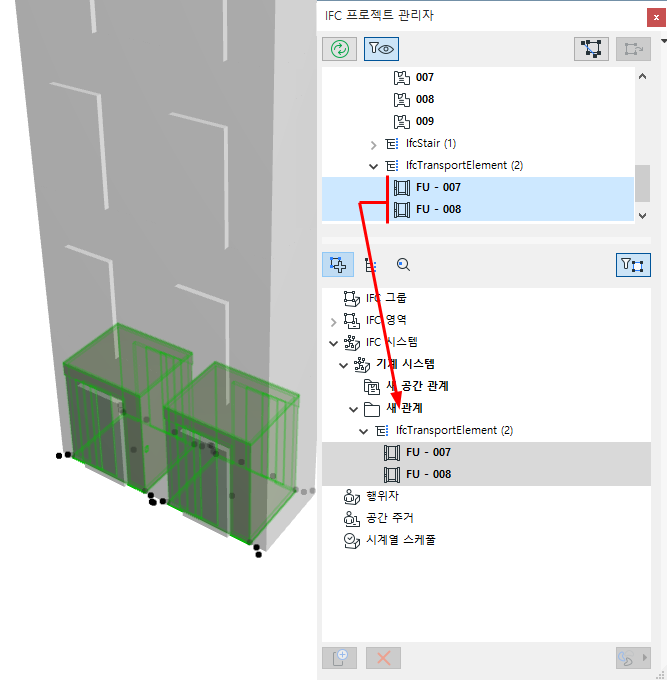

•기계 시스템의 자식 시스템이 될 수 있는 수직 순환 시스템에서 엘리베이터를 그룹화합니다.

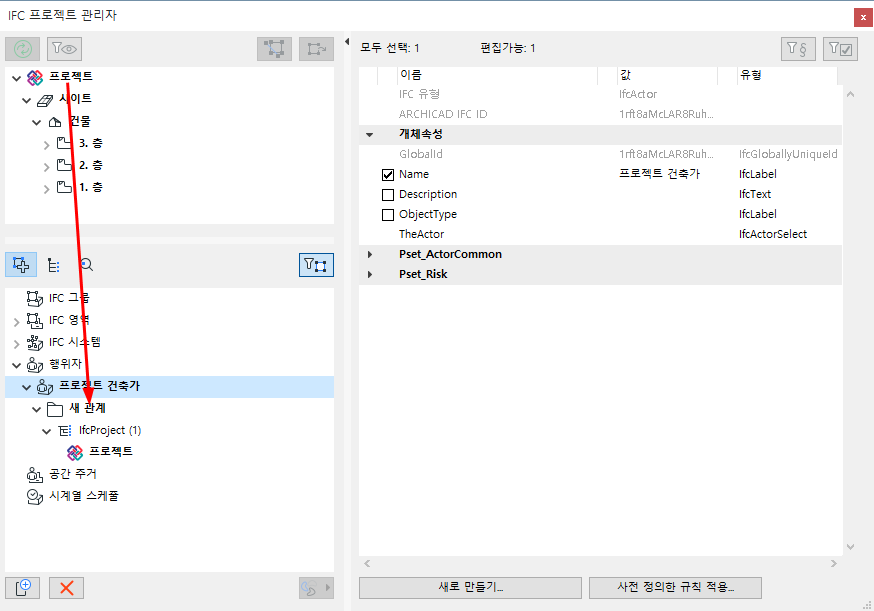

•프로젝트 건축가를 해당 프로젝트를 담당하는 개인 유형 활동자("활동자" 속성으로 설정)로 정의합니다(할당된 개체는 IfcProject입니다).

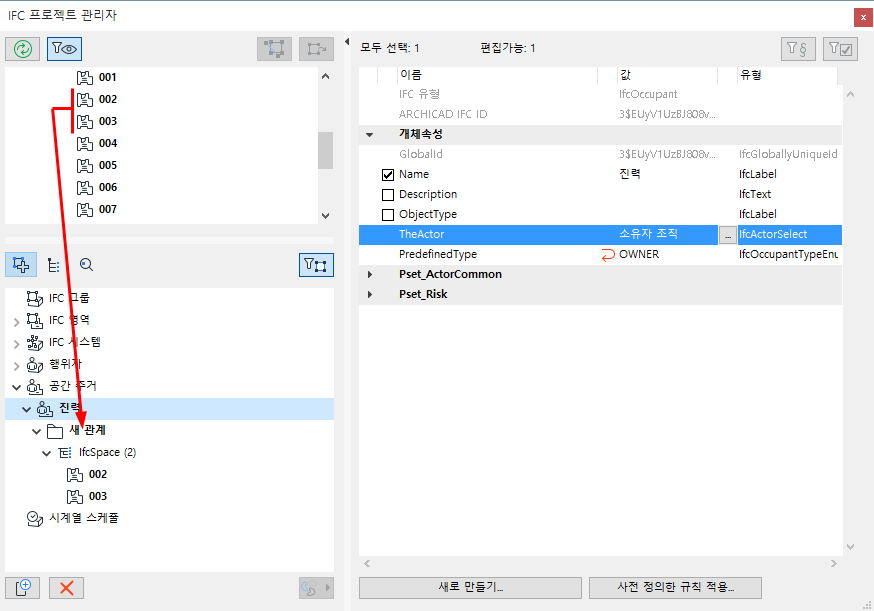

•새로운 공간 거주자를 사용하여, 소유자가 조직으로 설정된 모든 IfcSpaces와 함께 그룹화합니다.

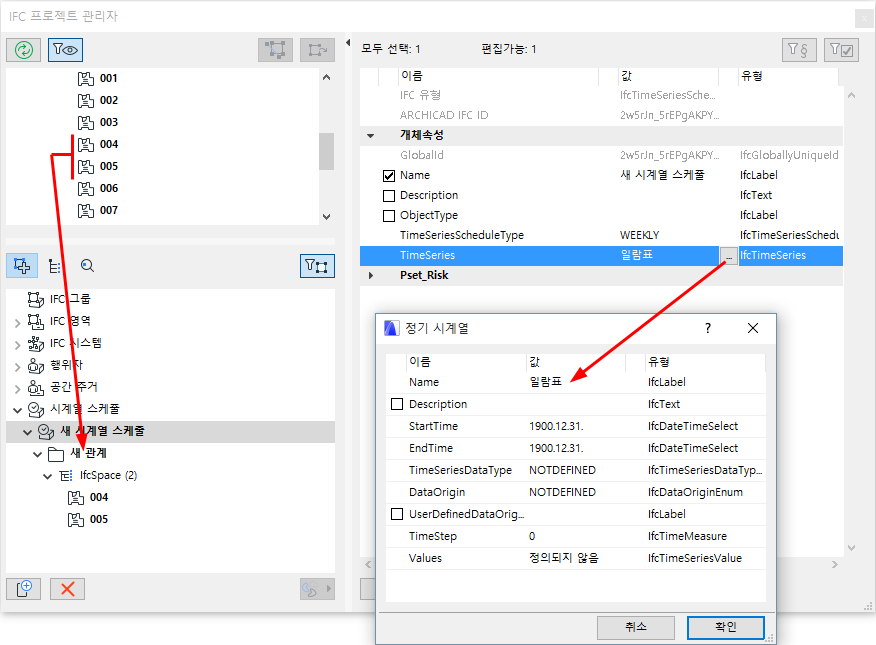

•새로운 시계열 스케줄을 사용하여, IfcSpaces에 주간 스케줄 할당을 저장합니다 (조명이 켜지고 꺼지는 시각) .

IFC 프로젝트 관리자에서 유형 제품

IFC 프로젝트 관리자는 프로젝트에 존재하는 모든 IFC 유형 제품과 더불어, 그것을 참조하는 모든 요소들을 디스플레이합니다. 이를 보려면, 트리 아래의 두 번째 아이콘을 사용하여 유형 제품 뷰/정의 모드로 전환합니다.

ARCHICAD 요소는 미리보기 변환기의 유형 매핑 프리세트에 따라 IFC 유형 제품을 할당합니다 (IFC 내보내기를 위한 유형 매핑).

IFC 내보내기를 위한 유형 매핑 참조.

유형을 선택하여(예: IfcWallType) IFC 프로젝트 관리자의 우측에서 그 IFC 데이터를 체크합니다.결과에 따른 IFC 유형 제품의 IFC 데이터는 기본 설정에서는 편집할 수 없습니다. 데이터는 회색 이탤릭체로 표시되며, 우측면의 모든 IFC 데이터는 회색으로 표시됩니다.

IFC 유형 제품 편집하기

IFC 유형 제품을 편집하고자 할 수 있습니다. 예제:

•그 이름 속성을 변경

•아직 값이 없는 속성 또는 표준 속성에 대해 값을 정의

•기존 속성 데이터 수정하기

•새로운 사용자정의 속성이나 분류 기준 생성하기

신규, 사용자정의 IFC 속성 또는 분류를 생성하기 참조.

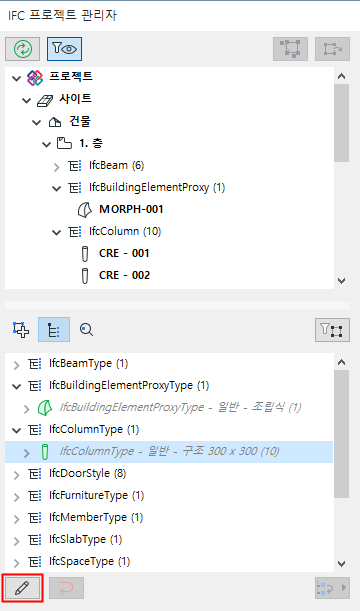

IFC 유형 제품을 편집하려면, 먼저 그것을 편집할 수 있게 합니다: “편집/새로운 유형” 버튼을 클릭합니다.

원하는 수정사항이 우측 개체속성/속성에 위치하게 합니다.

IFC 유형 제품들을 하나로 결합하기

여러 개의 IFC 유형 제품 개체들을 단일한 IFC 유형 제품으로 결합할 수 있습니다.이것은 문/창문을 제외한 모든 요소 유형에 대해 작용합니다 ( 아래 설명 참조 ).

예를 들면, 다른 두께의 두 개의 콘크리트 슬래브가 있다고 가정합니다. 기본적으로, 이것들은 두 개의 개별 IFC 유형 제품(IfcSlabType)으로 분류됩니다, 왜냐하면 두께가 슬래브의 중요한 속성이기 때문입니다. 그러나 만약 그것들을 새로운, "콘크리트 슬래브"로 명명된 단일 유형, 신규로 병합하기 원한다면,

1.유형 폴더 중 하나를 선택하고 "편집/신규 유형" 버튼을 사용하여 편집 가능하게 만듭니다.

2.다른 유형 폴더에서, IfcSlab를 선택하여 첫 번째 유형 폴더로 드래그합니다.

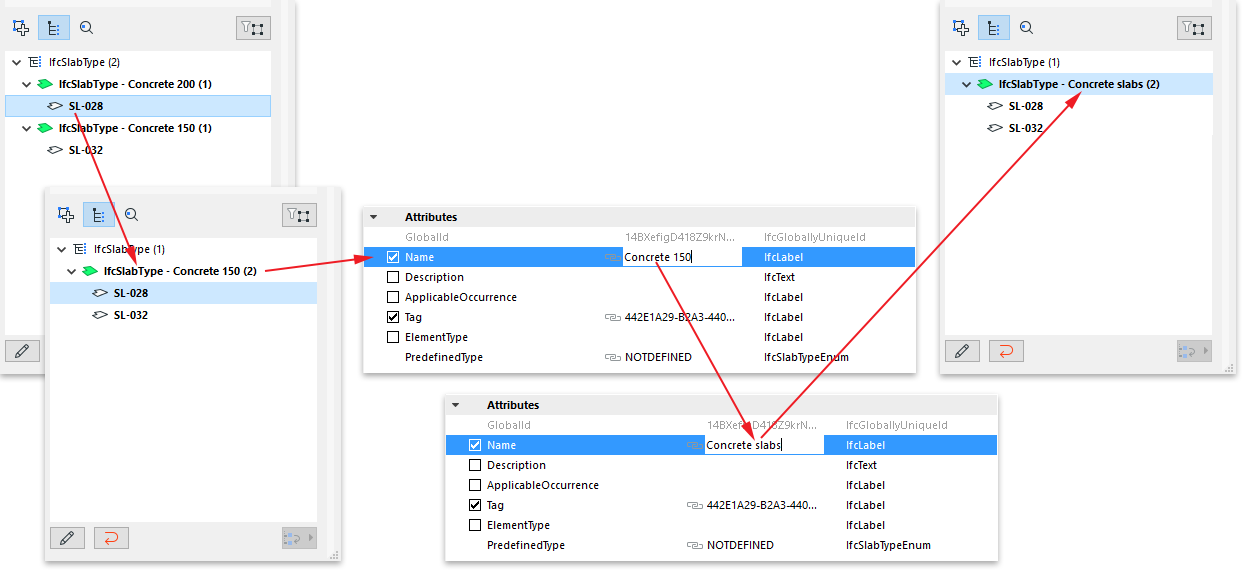

3.유형 폴더(이제 두 개의 요소를 포함합니다)의 이름 속성을 "콘크리트 슬래브"로 변경합니다(아래 그림 참조).

결합한 문이나 창문 경우는 더욱 복잡합니다, 왜냐하면 그것의 주요 변수 일부는 GDL 데이터에서 생성되고, 결합한 요소의 결과를 수정할 수 없기 때문입니다.

이런 변수는 OperationType 속성 및 패널, 선긋기 속성입니다. 만약 모든 데이터(예. 크기, 패널 유형)가 동일한 두 개의 문을 가지고 있다고 가정해 봅니다, 그러나 그것들의 작업 유형이 다를 경우: 하나는 오른쪽으로 열고, 다른 하나는 왼쪽으로 엽니다. 이런 두 개의 문은 두개의 다른 IFC 유형 제품에 따라 분류됩니다 : 이런 두 개의 유형은 같은 이름을 갖습니다, 그러나 그것들의 “OperationType” IFC 속성은 다릅니다.

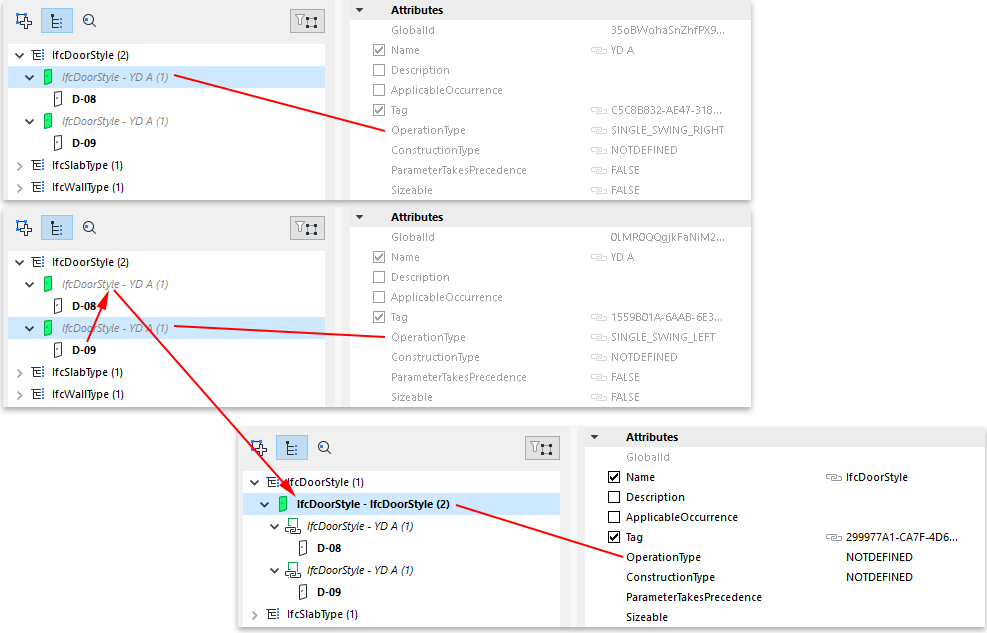

같은 IFC 유형 제품에 속한 두 문을 모두 소유하려면, 문 중의 하나를 선택하고 그것을 다른 (두 번째) 유형에 배치합니다.

그 결과, 신규 일반 유형은 두 번째 유형(이름 속성, 속성, 분류 기준 등)의 모든 데이터를 사용합니다.이 신규 일반 유형은 내보내기되고, 문 둘 다 할당되게 됩니다. 이 일반 유형은 이름을 바꿀 수 있고 그것의 데이터는 수정할 수 있습니다.

동시에, 두개의 원래 유형은 소위 연결된 유형인 채로 남아 있습니다, 그리고 생성되고 두 개의 문( 이 경우에, OperationType 속성) 각각에 대해 다른 데이터 요소에만 연결됩니다. 다시 말해서, 두 문 모두 단일 유형에 속하며, 이것은 공통으로 갖고 있는 모든 데이터를 포함합니다, 그러나 그것들은 각각에 대해 다르고 결합할 수 없는 어떤 IFC 데이터를 또한 유지합니다 (아래 삽화 참조).

초기화 유형

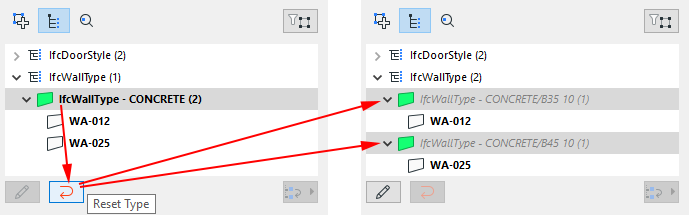

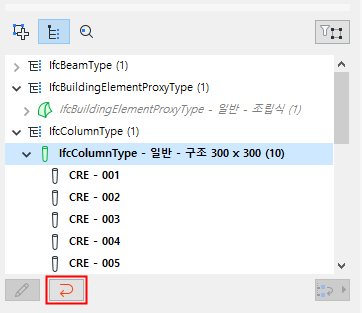

“초기화 유형”이란 모든 편집된 IFC 데이터가 그 원래 값으로 복귀하고 새 데이터는 삭제됨을 의미합니다.

•유형 재설정을 이전에 편집했던 선택된 IFC 유형 제품(예. IfcWallType)에 적용했을 때, 해당 유형의 원래 데이터는 복구되고 (새롭게 수정된 IFC 데이터는 소실됨), 해당 유형은 더 이상 편집할 수 없습니다. 결합 유형의 결과로서 유형이 이제 새로운 요소를 포함하면, 그러한 요소는 원래 위치로 되돌아 갑니다.

•유형 재설정이 다른 유형으로 옮겨졌던 단일 요소(예: IfcWall)에 적용했을 때, 그 요소는 프로그램이 자동으로 할당했던 그 원래 위치로 되돌아갑니다.

일부 ARCHICAD 요소에서, 특정 IFC 요소 제품으로서 정의된다는 것은 항상 명확하지는 않으면, HVAC 요소(IfcDistributionElements)의 경우에는 대개 명확하지 않습니다.

MEP 모델러가 정의한 파이프 요소로, IfcFlowSegment로 분류된 요소가 있다고 가정해 봅시다.프로그램은 IfcFlowSegmentType의 하위유형을 자동으로 선택합니다 (예. IfcPipeSegmentType).

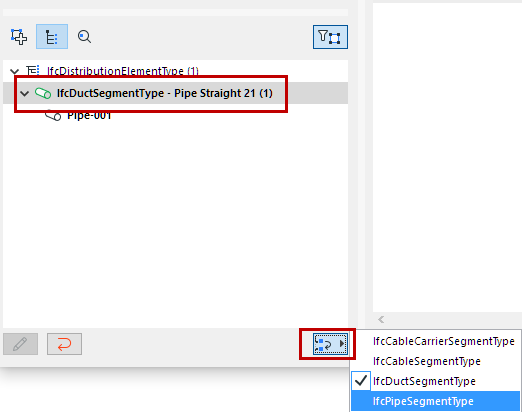

나중에 이를 IfcFlowSegmentType의 다른 하위유형으로 수정하려면(예: IfcDuctSegmentType),

1."편집/신규 유형" 버튼을 사용하여 IFC 유형 제품을 편집 가능하게 만듭니다.

2."유형 제품 변경" 드롭다운 메뉴를 사용합니다.
