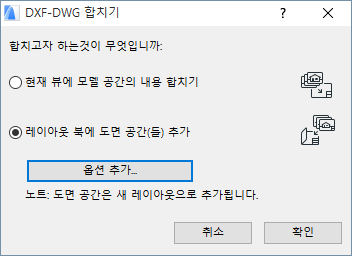

이 대화상자에 액세스하려면, 먼저 파일 > 상호 운용성 > 합치기로 가서 합치고자 하는 DXF 또는 DWG 파일의 이름을 입력합니다. 나타나는 DXF-DWG 합치기 옵션 대화상자에서, 두번째 옵션 (레이아웃 북에 도면 공간 추가)을 선택한 후, 추가 옵션 버튼을 클릭합니다.

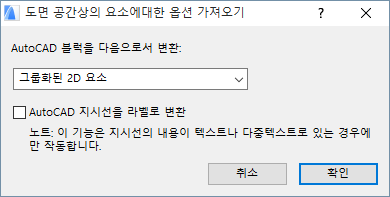

이것은 용지 공간의 요소를 위한 가져오기 옵션 대화상자를 불러옵니다.
AutoCAD 블록을 변환: 변환 설정 대화상자의 열기 옵션에서와 같이, 세 가지 선택 사항을 갖게 됩니다:
•2D 요소
•그룹화된 2D 요소
•라이브러리 파트
추가 정보는, 열기 옵션 (DXF/DWG 변환 설정) 참조.
AutoCAD 지시선을 라벨로 변환: 합치기 과정 중에 이 변환이 실행되길 원하면 이 상자를 체크합니다.
이 상자를 체크하지 않으면, AutoCAD 지시선은 간단한 ARCHICAD 2D 요소로 전환됩니다. 이 기능을 제공하는 ARCHICAD 애드온이 로드되지 않으면, 이 체크상자는 사용할 수 없습니다 (그것은 회색이 됩니다).
이 체크상자는, 사용자 정의 기능 > 부가기능 영역 열기 에 있는 변환 설정 대화상자에서도 사용 가능합니다.
확인 버튼을 클릭하여, 이 대화상자에서 수정한 변경 사항을 받아들이거나, 취소를 클릭하여 전에 있던대로 설정을 남겨 둡니다.
도면 공간이 합쳐지면, 도면 공간 정의는 ARCHICAD의 레이아웃 북 에 있는 레이아웃으로 변환됩니다. 프로젝트 파일에 이미 사용할 수 없는 도면 공간 크기가 DXF-DWG 드로잉에 포함되는 경우, 새로운 마스터 레이아웃도 만들어집니다.

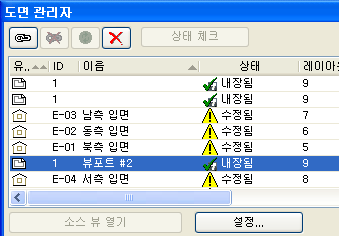

DXF-DWG 파일 안의 뷰포트 내용은 ARCHICAD 로 합쳐질 때 드로잉 안으로 변환됩니다. 이 드로잉들은, AutoCAD에서의 뷰포트 정의에 따라, 관련 레이아웃에 배치됩니다. 이 드로잉은 편집할 수 없는 개체이며, “내장된” 상태로, ARCHICAD의 드로잉 관리자에 나타납니다.
요소가 DXF-DWG 파일의 용지 공간에 그려졌다면, 이 요소는 ARCHICAD 요소로 변환되고, 그것이 속하는 레이아웃으로 직접 배치됩니다.
