단일 평 커튼월을 생성하기위해, 커튼월 도구를 활성화하고 폴리라인 - 정보 상자에서 단일 지오메트리 방법을 선택합니다.
주의: 폴리라인 지오메트리 방법은 또한 단면, 입면 혹은 실내 입면 윈도우에서 사용할 수 있습니다. 윈도우에서, “단일” 방법은 단면으로부터 커튼월을 직교로 밀어낼 수 있습니다.
단면 뷰에서 커튼월 배치하기 참조.

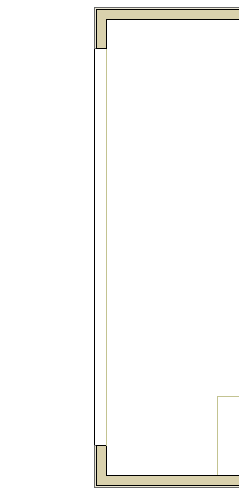

평면에서 작업을 하고 있으며 건물의 나머지 면에 커튼월을 배치하려 한다고 가정하면,

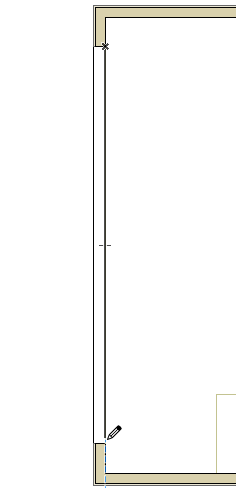

1.커튼월의 길이를 나타내는 기준선을 그립니다.
2.더블 클릭하여 기준선을 완성합니다.

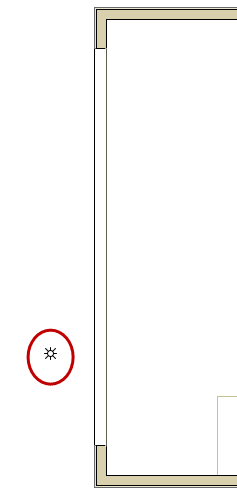

3.태양 커서가 나타납니다: 커튼월의 “외부” 방향으로 정의하기 위해 태양 커서를 클릭합니다. 여기, 건물의 외부에 커서를 이동하고 클릭합니다.
4.나타나는 커튼월 배치 대화상자에서, 커튼월 높이와 물매 (기본값:90도)를 입력합니다.
주의: 커튼월 배치 대화상자의 위치 부분에서 세 가지 아이콘은 커튼월의 높이를 정의하기위해 세 가지 다른 방법을 제공합니다 .
자세한 사항은, 커튼월 배치 대화상자: 평면 그리고 3D 창 참조.

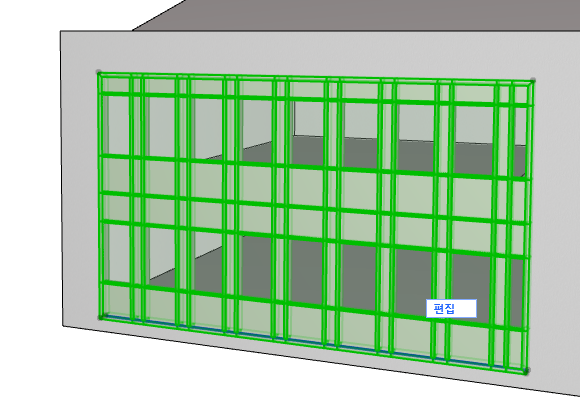

5.배치를 클릭합니다. 3D 창에서 결과를 확인합니다.

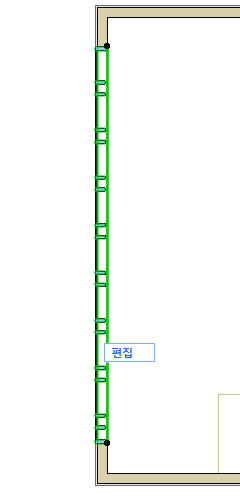

편집 모드를 사용하여 커튼월의 개별 부재를 편집하기 위해, 커튼월을 선택하고 편집 버튼을 클릭합니다.
커튼월 편집 모드 참조.
