이 패널은 기본 설정에서는 보이지 않습니다. 필요하다면, 옵션 > 작업 환경 > 도구 설정 대화상자를 사용하여 문/창 설정에서 이 패널을 보이게 할 수 있습니다.
만약 문 또는 창문에 대해 하나의 단일 표면을 정의하려면 이 패널을 사용합니다.
표면 버튼을 활성화한 다음, 팝업에서 표면을 선택합니다.

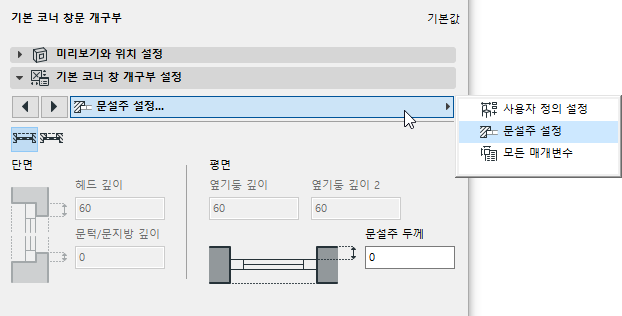

문/창 문설주 조정 (비-표준 또는 레거시 개구부 전용)
문설주 설정을 위한 별개의 탭 페이지는 표준 ARCHICAD 라이브러리의 일부가 아닌 특정 문/창에 대해서만 사용할 수 있습니다.
이 기능은 문설주의 다양한 요소, 즉 헤드 깊이, 문턱/문지방 깊이, 문설주 또는 문턱 구조, 좌측 및 우측 옆기둥 깊이, 문설주 깊이 등을 사용자 정의하는 데 사용합니다.
치수 마커 패널은 창문과 문 도구의 사용자 정의할 수 있는 치수 작성 옵션을 가지고 있습니다.
평면도에서 문/창 마커를 보이거나 숨기려면, 문서 > 모델 뷰 > 모델 뷰 옵션에서 문/창 옵션을 사용하십시오.
추가 정보는, 구조 요소를 위한 모델 뷰 옵션 참조.
치수 마커는 개구부에 영구적으로 링크되는, 본질적으로 모수적 GDL 객체입니다.
문/창문 마커의 치수 단위와, 문/창문 마커에 나타나는 문턱 높이의 치수 단위는, 옵션 > 프로젝트 환경설정 > 치수에서 사용자 정의될 수 있습니다.
추가 정보는, 치수 환경설정 참조.
팝업 목록에서, 사전 정의된 마커를 선택하거나, 다른 마커 객체를 검색합니다.
미리보기 창은 선택된 마커의 모양에 대한 피드백을 제공합니다.
펜 색상/펜 두께: 마커 선 펜에 대해 펜 색상/펜 두께 번호 (1-255)를 입력합니다.
높이: 이곳에 마커의 높이를 입력합니다.
심볼 색상 사용: 이 상자를 체크하여 위의 펜 색상 설정을 무시하고, 요소의 2D 심볼이 만들어졌을 때 사용된 펜 색상을 사용합니다.
바탕바닥 두께: 문/창문 마커가, 층 레벨과 벽 바닥 사이의 높이 차이(만약 있다면)를 고려하는 문턱 높이 값을 나타내길 원하는 경우 (예, 카페트나 모자이크 마루 시공 때문에), 이 컨트롤을 사용합니다. 그 다음, 이 값은 문/창문 마커에 보여진 문턱 값의 일부로 계산됩니다.
이 값은 문/창문의 위치 설정에 영향을 주지 않습니다.
폰트 유형: 이 팝업 필드를 클릭하여 폰트 유형을 선택합니다.
폰트 스크립트: 이 팝업 필드를 클릭하여 폰트 인코딩을 선택합니다.
텍스트 형식: 원하는 경우, 굵은체, 이탤릭체, 또는 밑줄 상자를 체크하여, 이에 따라 치수 텍스트의 형식을 지정합니다. (하나의 마커에서 텍스트에 다양한 형식을 적용하려면, 단일 텍스트 형식 변수를 사용하지 않기로 해둡니다.)
마커 설정 패널은 만약 사용자 인터페이스가 마커를 위해 설정되었으면 치수 마커에 대한 옵션을 포함할 수 있습니다. 이 패널은 치수 마커 패널의 변수 목록과 같은 설정을 갖습니다, 그러나 그래픽 형식은 아닙니다.
