입면 치수 설정

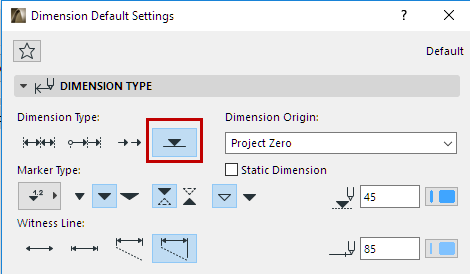

(선형 치수 도구 설정의 치수 유형 패널에서) 선택한 구조 방법이 입면 치수이면, 옵션은 그에 맞게 변경됩니다.


이 기능에 관한 추가 정보는, 입면 치수 참조.

이 대화상자의 설정 대부분은 선형 치수 도구 설정의 설정과 동일합니다.

다음은 입면 치수 설정에서만 가능한 기능에 대한 설명입니다.

마커 유형: 입면 치수에 대한 마커/치수 텍스트 배치를 선택하기 위해 팝업을 클릭합니다.

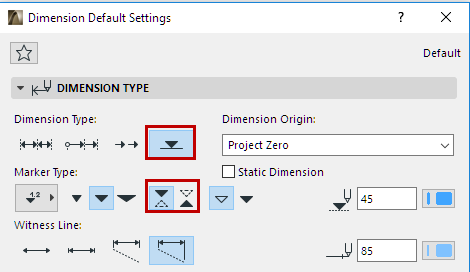

이 아이콘들 중 하나를 클릭하여, 입면 치수 마커의 방향을 선택합니다.

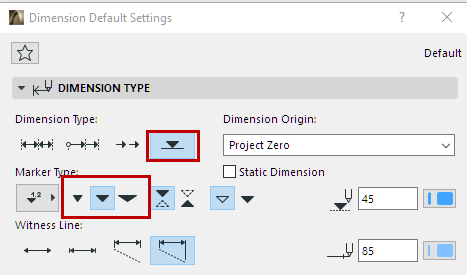

이 아이콘들 중 하나를 클릭하여, 입면 치수 마커의 비율을 선택합니다.

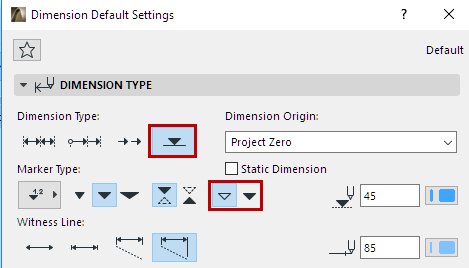

이 버튼들 중 하나를 클릭하여 외곽선이나 솔리드 마커를 선택합니다.


팝업 목록에서 치수 원점을 선택합니다. 선택 사항은:

•그리기 기준

•해수면 (옵션 > 프로젝트 환경설정 > 기준 레벨에서 정의)

•기준 레벨 ( 옵션 > 프로젝트 환경설정 > 기준 레벨에서 정의)

•현재 사용자 원점: 이 옵션은 선택된 입면 치수 체인에 대해서만 나타나며, 치수 체인이 배치되고 치수 체인이 아직 업데이트되지 않았기 때문에 사용자 원점이 변경되었음을 나타냅니다.

입면 치수 형식

[1.25] 이 버튼을 클릭하면 마이너스 치수값만으로 지시자(-)를 디스플레이합니다.

[+ 1.25] 이 버튼을 클릭하면 모든 치수값으로 지시자(- 또는 +)를 디스플레이합니다.
