입면 치수

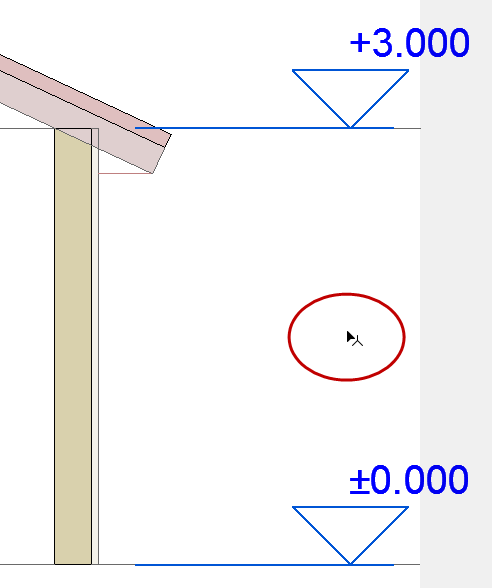

선형 치수 도구의 특별한 경우는 입면 치수작성 구성 방법입니다. 입면 치수로 높이 마커를 단면/입면/IE 및 3D 문서 창에 배치할 수 있습니다.

주의: 평면 또는  워크시트/디테일  창에서 레벨 치수를 사용합니다. 레벨 치수 참조.

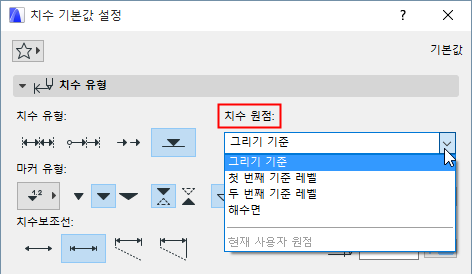

입면 치수는 치수 원점을 기반으로 계산되며, 이는 필요에 따라 입면 치수 설정에서 설정할 수 있습니다.

입면 치수 설정 참조.

일련의 입면 치수는 결합 치수 체인처럼 작동합니다.

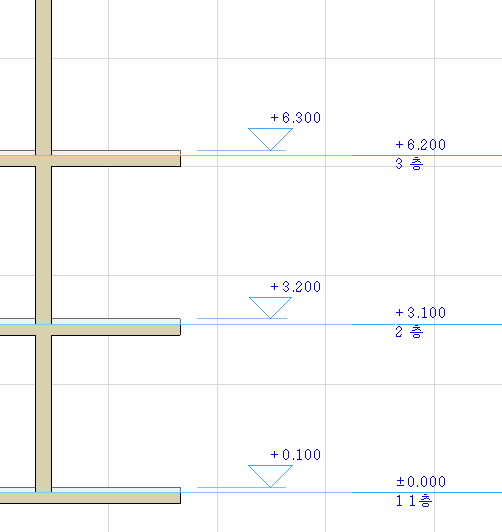

입면 치수 연결 배치하기

1.입면 치수 구조 방법으로 치수 도구를 활성화합니다.

2.단면/입면/IE 또는 3D 문서 창에서, 입면 치수가 필요한 곳에 있는 일련의 점을 클릭합니다.

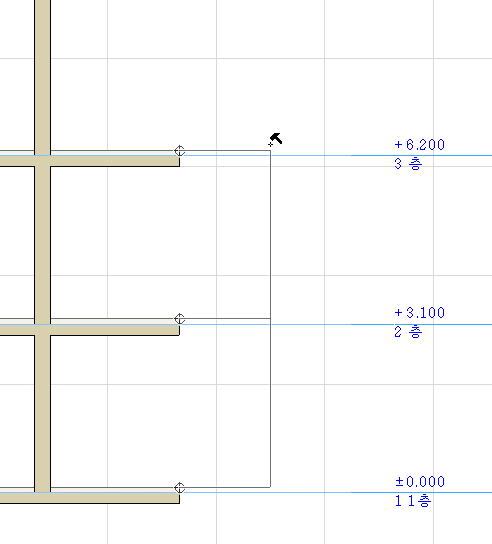

3.더블클릭하고 (또는 컨트롤 상자의 OK를 클릭하고) 망치 커서를 사용하여 연결을 배치합니다.

단면/입면/IE 창에서, 모든 층 레벨 선을 한 단계만으로 치수 작성할 수 있습니다.

층 레벨 선 치수 참조.

입면 치수 편집하기

화살표 도구로 체인의 볼 수 없는 축을 클릭하거나 (화살표 도구로 커서가 벤츠마크로 변하는 위치),  다른 도구 활성화로 Shift 키를 누르고 클릭하여, 입면 치수 전체를 선택하고 편집할 수 있습니다.
