Редактирование Контура Навесной Стены
1.Выберите Навесную Стену и активируйте режим Редактирования Навесной Стены.

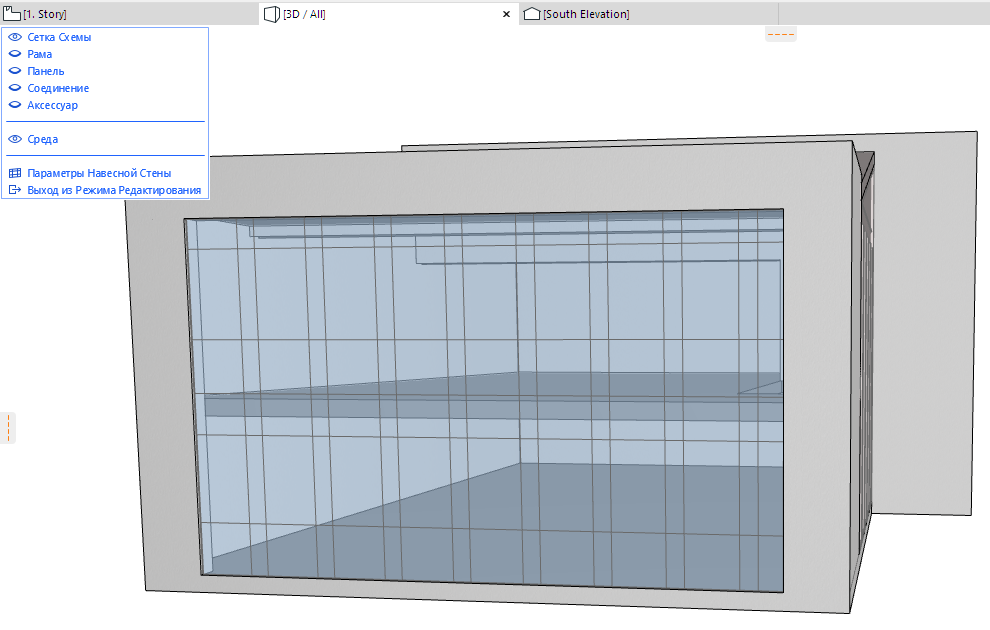

2.Так как Контур является частью схемы, убедитесь, что в режиме Редактирования включен показ Схемы. В данном примере отображение всех остальных компонентов Навесной Стены отключено.

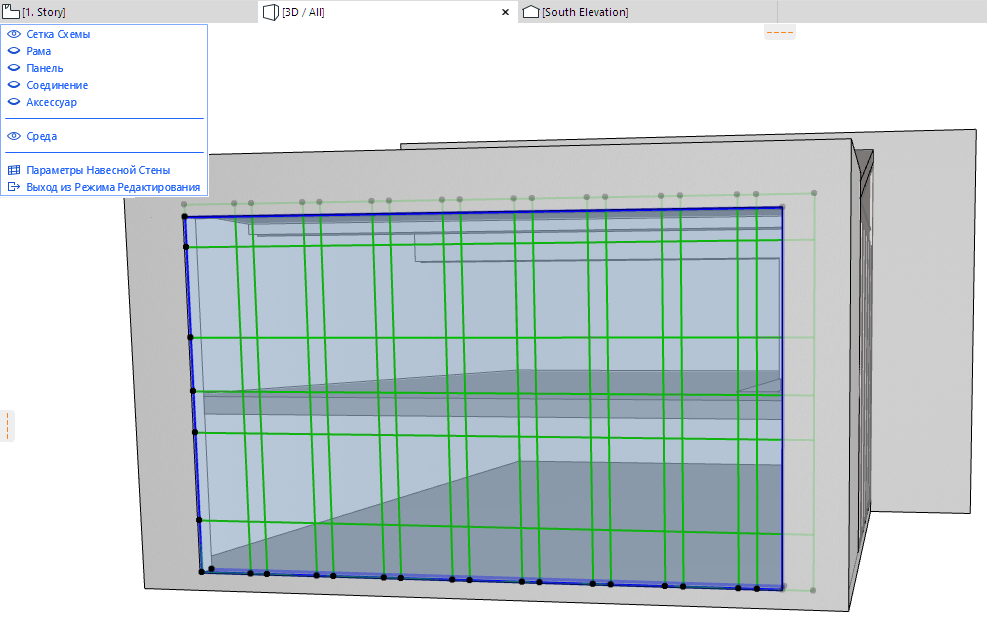

3.Выберите Схему. Обратите внимание, что Контур отображается более толстой линией, чем Линии Сетки.
Вы также можете выбрать только Контур (без Линий Сетки), сделав щелчок курсором-мерседесом на любом его сегменте.

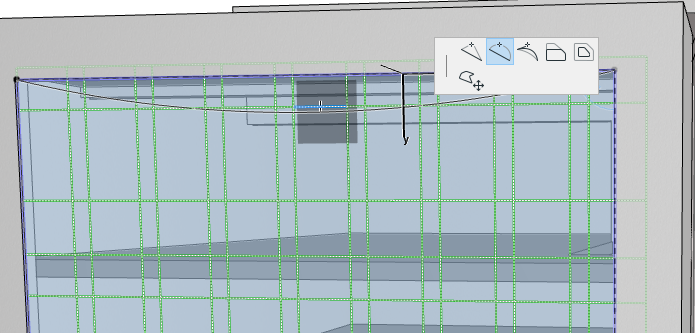

4.Сделайте щелчок на ребре или в вершине Контура, чтобы открыть Локальную Панель, содержащую команды редактирования.
5.Измените геометрию Контура.
См. Изменение Формы Многоугольных и Многосекционных Элементов.
6.Включите показ Рам и Панелей и деактивируйте отображение Схемы, чтобы проверить полученный результат.
В окне Разреза можно использовать дополнительные функции редактирования Контура.
