Эти параметры становятся доступны при выборе Косоура в качестве Конструкции Марша.
Конструкции Косоуров представляют собой GDL-объекты. Выбрать нужный компонент можно при помощи выпадающего списка.
Для выбора доступны Косоур Марша, Профилированный Косоур и Открытая Балка (см. ниже).
Для получения подробной информации см. Специальные Подэлементы Лестниц и Ограждения.
Использование Открытой Балки (Косоура Марша)

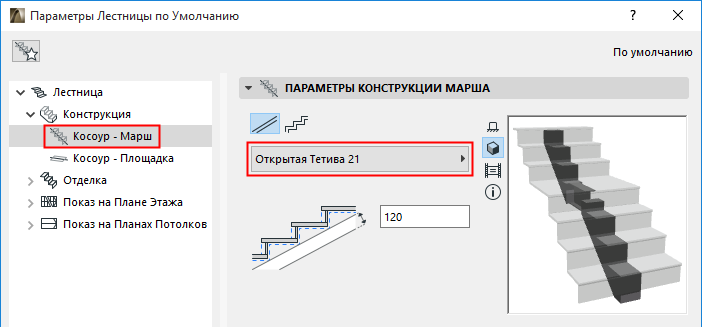

“Открытую Балку” можно выбрать из выпадающего списка Балок Марша.
Выбор Формы

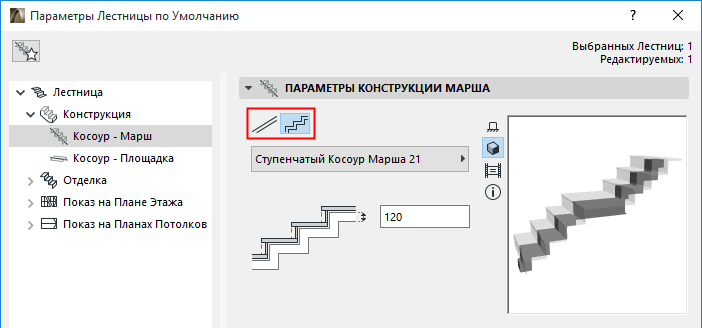

В панели Параметров Конструкции Марша выберите прямую или ступенчатую форму. Можно также воспользоваться Специальным Профилем.
Ниже задайте толщину Балки. Обратите внимание на изменения в окне предварительного просмотра.

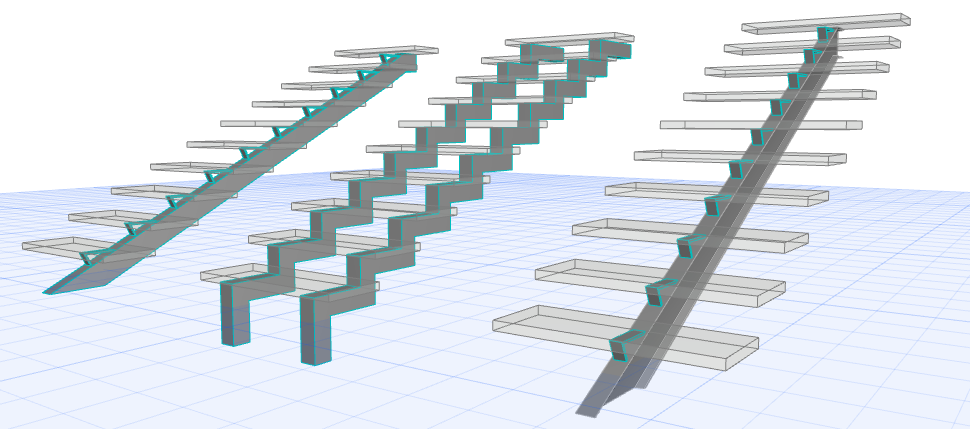

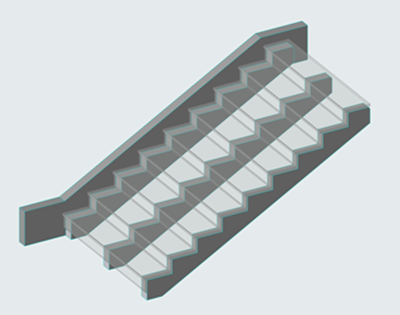

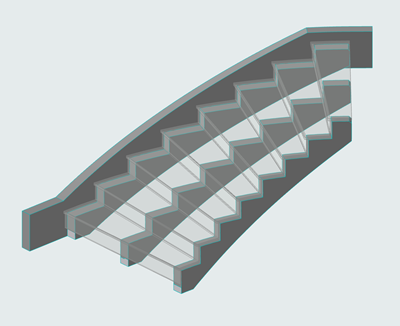

Конструкции Косоуров Маршей: Прямой, Ступенчатый, Профилированный

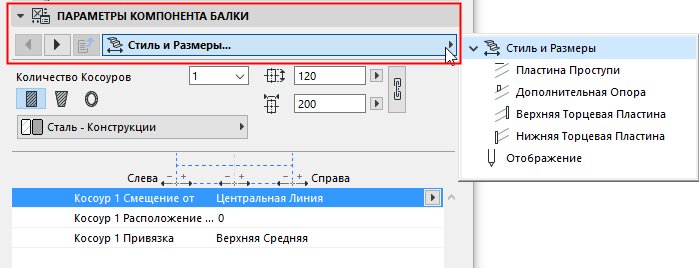

Вкладки, расположенные в этой панели, предназначены для настройки параметров компонента Балки.

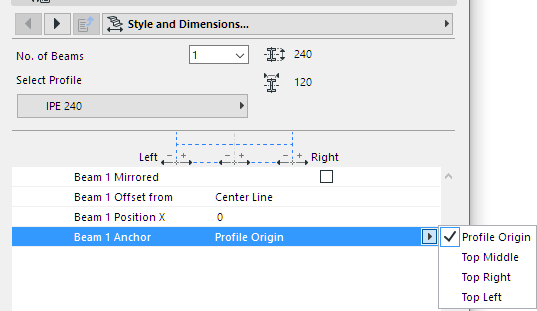

Привязка Балки может осуществляться по Верхней Левой, Верхней Средней или Верхней Правой точке ее поперечного профиля.
Внимание: У профилированных Балок по умолчанию Точка Привязки располагается в Начале Профиля. Для создания корректных соединений следует убедиться, что Начало Профиля располагается на его верхней грани! При помощи выпадающего меню можно также выбрать расположение Привязки в одной из "Верхних" точек.
См. также Профилированная Тетива: Специальные Параметры.
Для настройки Профилей см. Начало Профиля в Окне Редактора Профилей.

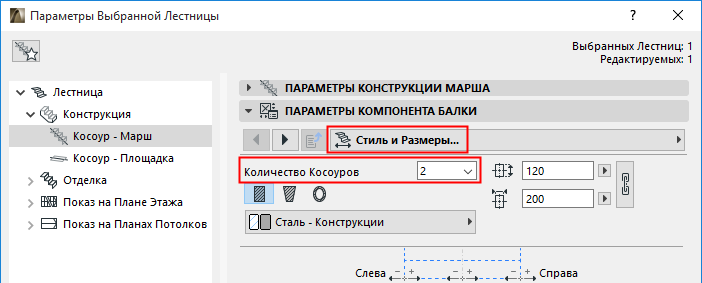

Воспользуйтесь этим выпадающим списком (на вкладке Стиль и Размеры панели Параметров Компонента Балки), чтобы настроить количество Балок (можно использовать до 10 балок) для всех маршей Лестницы.
Примечания:
◦Количество Балок Маршей должно совпадать с количеством Балок Площадок (настраивается на отдельной странице).

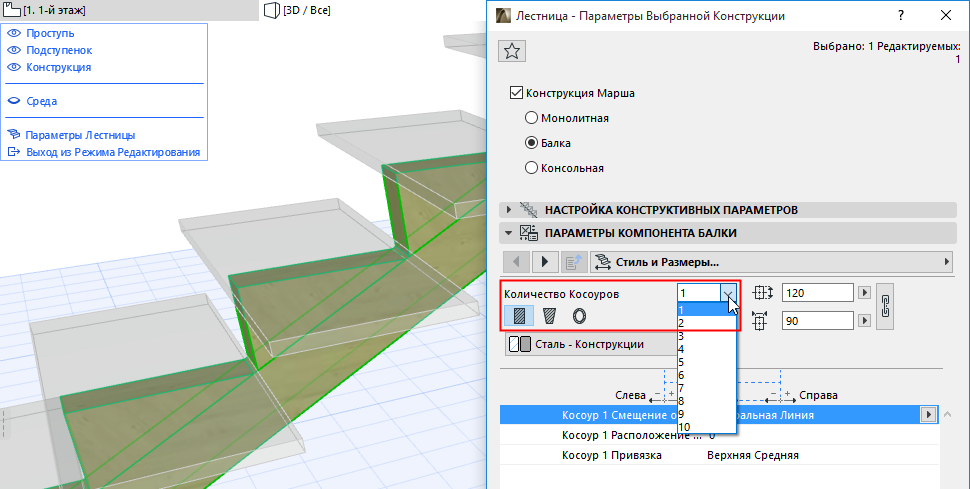

◦При необходимости количество балок Маршей и Площадок можно настроить индивидуально в режиме Редактирования.
Реквизиты и Отображение Балок

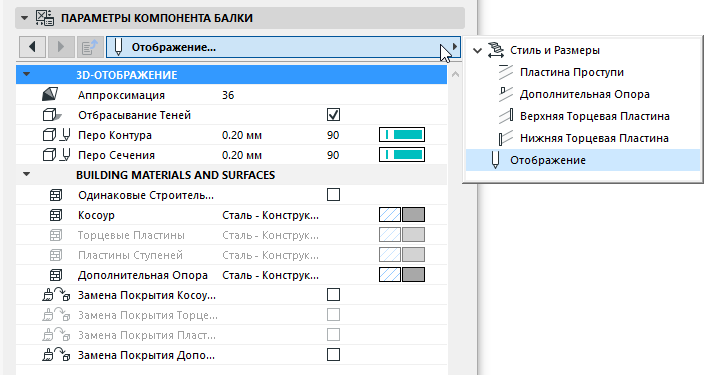

Выберите Строительный Материал и/или Профиль компонента Балки. Настройте эти значения по своему усмотрению.
Примечание:
◦Для Маршей и Площадок могут использоваться разные реквизиты.
◦Маркер “Одинаковые Строительные Материалы” позволяет применить один Строительный Материал для всех перечисленных компонентов Балки (например, Балки, Торцевых Пластин и Дополнительных Опор).

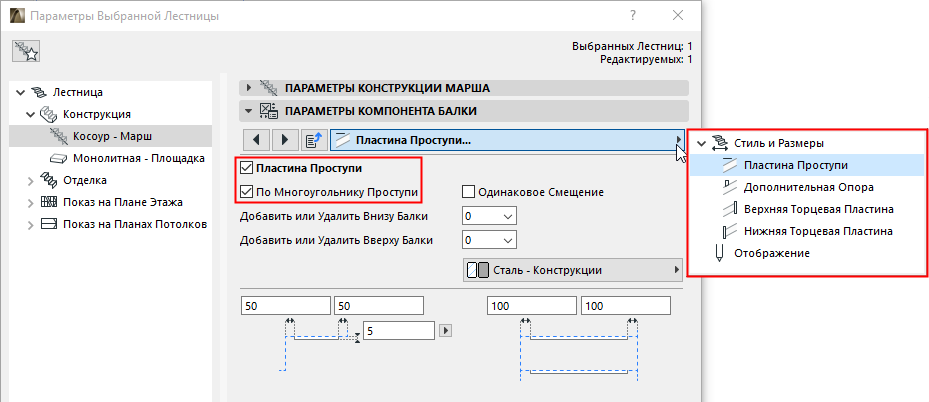

Добавление Пластин Проступей и/или Торцевых Пластин
См. также Добавление Пластин Проступей на Балках Площадки.

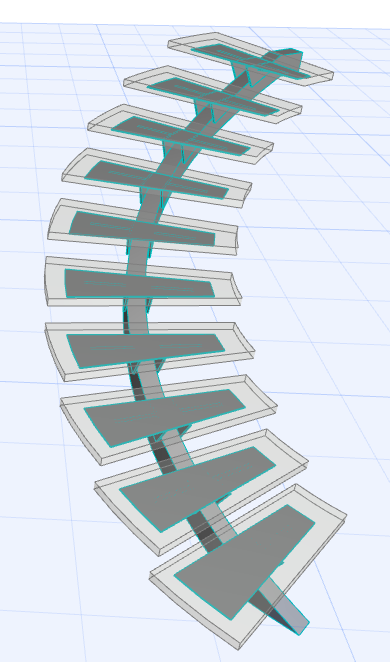

Пластина Проступи по Многоугольнику Проступи

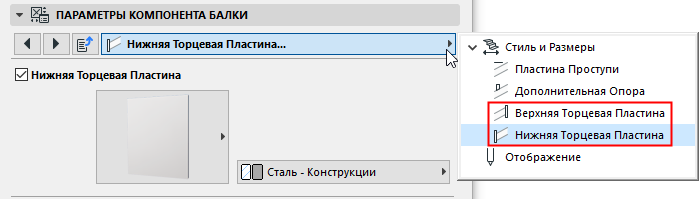

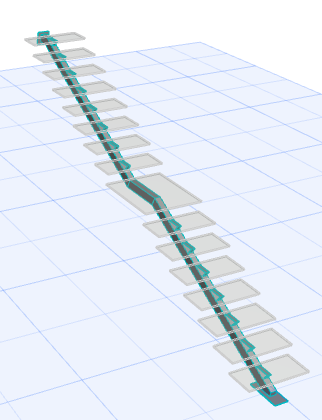

Верхняя и Нижняя Торцевые Пластины

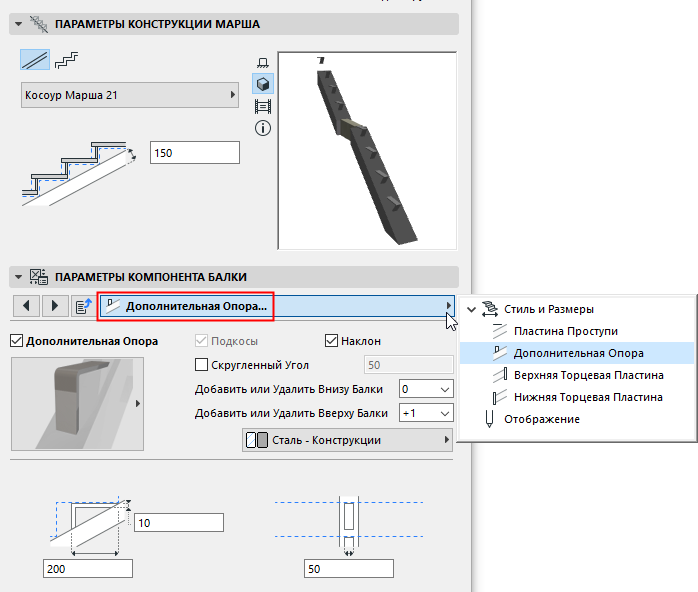

Добавление Дополнительных Опор
В Конструкции Косоура Марша можно добавить дополнительные опоры Проступей.
Откройте вкладку Дополнительной Опоры и активируйте маркер Дополнительная Опора.

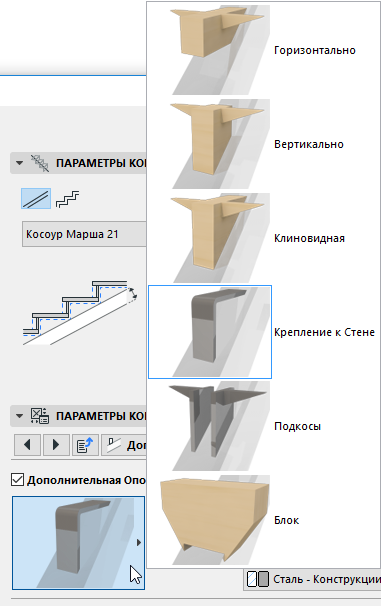

Из выпадающего списка выберите подходящий компонент.

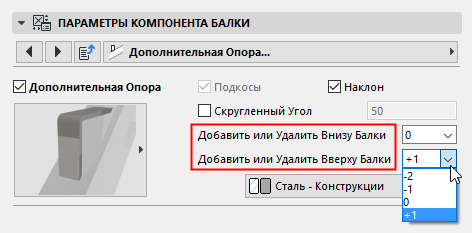

При помощи расположенных ниже выпадающих списков можно Добавить или Удалить опоры внизу и вверху косоура:

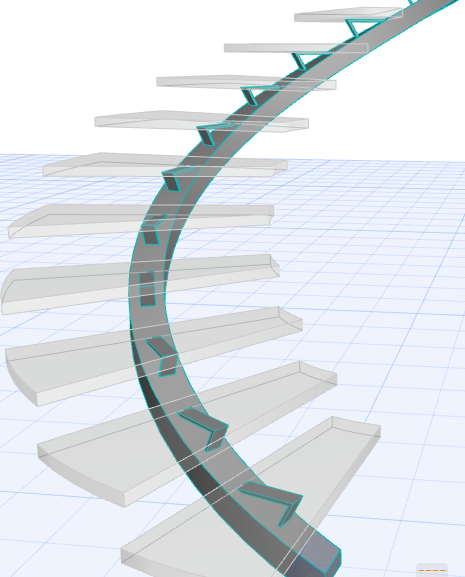

Косоур Марша с Дополнительными Опорами
