Автоматическое проставление внутренних размеров
Эта функция предназначена для быстрого нанесения на Плане Этажа размеров выбранных Колонн и многослойных или профилированных элементов.
1.Выберите одну или несколько Колонн и/или Многослойных/Профилированных элементов.
Примечание: Профилированные Колонны будут игнорироваться.

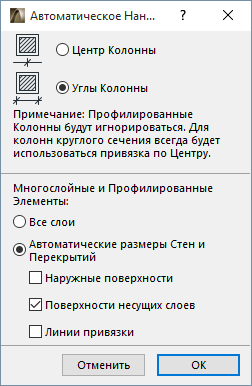

2.Воспользуйтесь командой Документ > Аннотация > Автопроставляемые Размеры > Внутренние Размеры, чтобы открыть этот диалог.
3.Выберите предпочитаемые варианты проставления размеров.
Настройки Размеров Колонн
•Центр колонны: Проставление размера относительно оси колонны.
•Углы колонны: Проставление размера относительно конечных точек колонны.
Примечание: Для круглых колонн всегда наносятся только размеры привязки их центров.
Многослойные и Профилированные Элементы
Выберите вариант:
•Все слои: Каждый слой многослойного/профильного элемента должен иметь самостоятельный размер. Если этот маркер не отмечен, то проставляется единственный размер по ширине всех слоев.
•Автоматические размеры Стен и Перекрытий: Размерные точки располагаются на поверхностях и/или линиях привязки в соответствии со статусом расположенных ниже маркеров (должен быть активирован хотя бы один маркер):
◦Наружные поверхности
◦Поверхности несущих слоев
◦Линии привязки
Примечание: Эти параметры дают тот же результат, что и Автоматическое Создание размеров, настраиваемое в панели Деталей Размеров (диалог Параметров Линейного Размера).

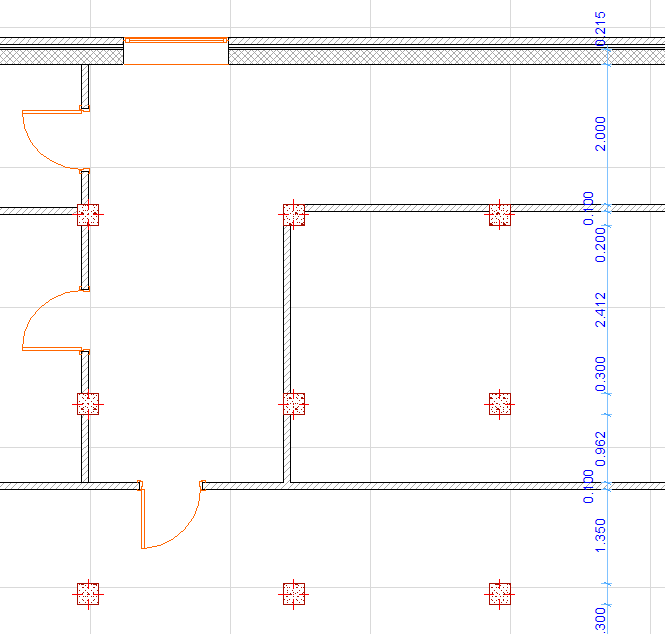

4.Переместите курсор, чтобы начертить временную линию, пересекающую выбранные элементы.
◦Будут проставлены размеры относительно тех сторон стен, колонн, балок, перекрытий, крыш и 3D-сеток, которые пересекли линию или оказались перпендикулярными этой линии. Линия может состоять из несколько отрезков.
5.Двойной щелчок завершает построение линии.
6.Сделайте щелчок для размещения размерной цепочки.
