Менеджер Связанных Модулей

Данный диалог предназначен для управления Связанными Модулями и Источниками Связей в Основном Проекте.

•команды меню Файл > Внешние Данные > Менеджер Связанных Модулей или

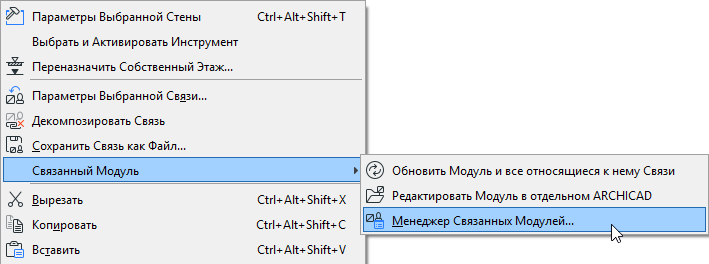

•команды контекстного меню (в разделе Связанный Модуль) любой Связи, размещенной в проекте.

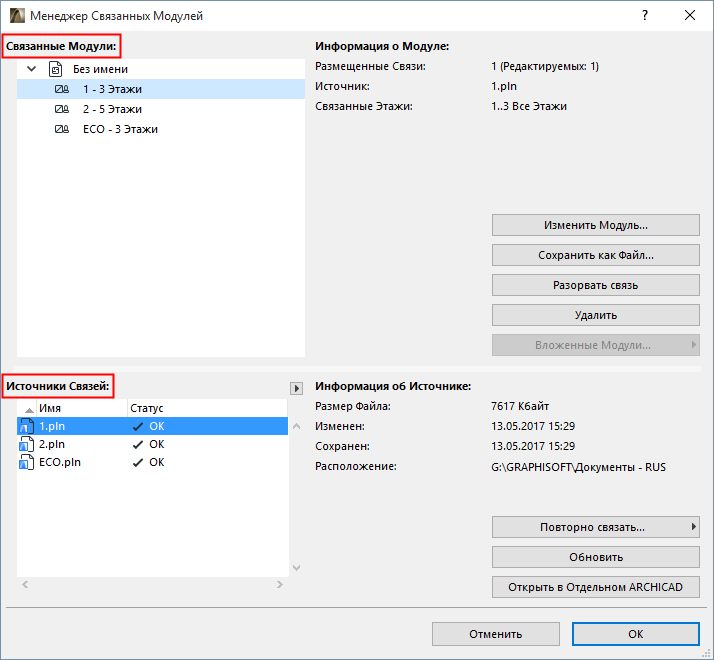

В находящемся в верхней части диалога списке Связанных Модулей отображается иерархическая структура всех модулей, связанных с текущим проектом.

Вложенные модули отображаются на более низких уровнях иерархии.

Выберите из списка любой модуль. В разделе Информации о Модуле отображается:

•наименование Исходного Файла (Источника Связи);

• Информация Преобразования (Шаблон и Транслятор) и расположение файла шаблона - только для IFC-модулей.

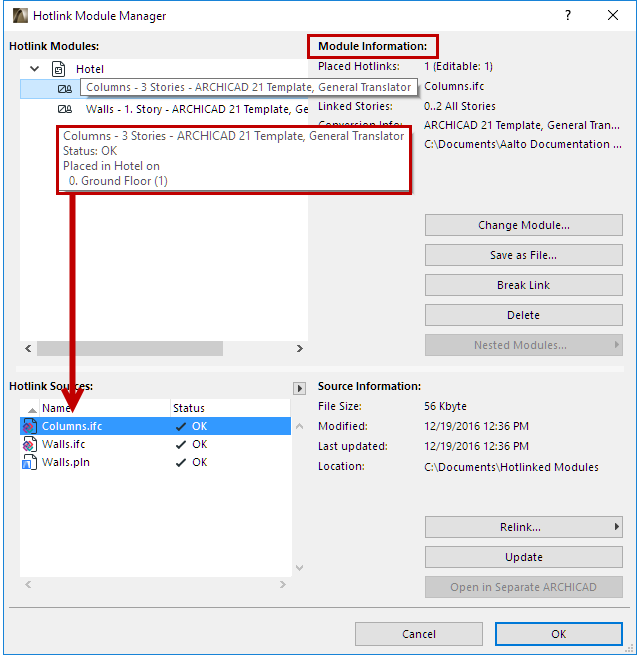

Можно также навести курсор на любой Модуль, присутствующий в списке, чтобы просмотреть информацию о нем, включая расположение модуля в Основном Проекте.

Обратите внимание, что выбор модуля в этом списке приводит к выделению наименования его Исходного Файла в списке Источников Связей, расположенном ниже.

Для замены выбранного модуля другим модулем нажмите кнопку Изменить Модуль.

Примечание: Недоступно для Вложенных Модулей.

В открывшемся диалоге Выбора Связанного Модуля укажите новый модуль.

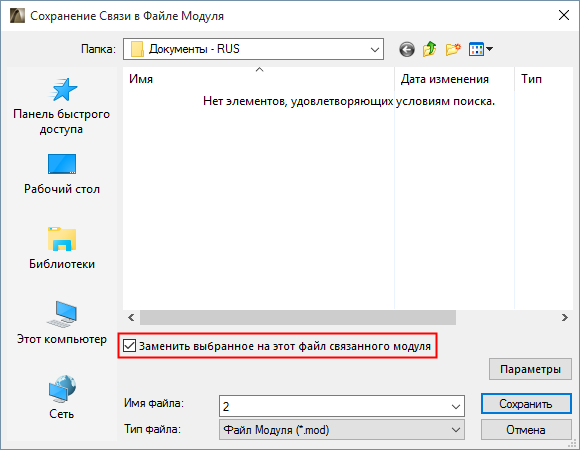

Чтобы заменить выбранный модуль новым файлом .mod, активируйте маркер Заменить выбранные элементы.

Воспользуйтесь этой командой, чтобы разорвать все Связи модуля и вложить их элементы в Основной Проект. Элементы модуля станут обычными редактируемыми элементами ARCHICAD, объединенными в одну группу и никак более не связанными с Исходным Файлом.

Эта команда не действует для Модулей, расположенных на заблокированных слоях.

Примечание: Чтобы разорвать отдельную Связь модуля, выберите ее и воспользуйтесь командой Разорвать Связь (Вложенные Элементы) в диалоге Параметров Связи (или в контекстном меню).

Примечание: Команда Разрыва Связи недоступна для Вложенных Модулей.

Функция Разрыва Связи может пригодиться, например, для создания визуализаций проекта. Сохранив копию проекта, можно Разорвать Связи, чтобы вложить все элементы модулей в проект. Это позволит редактировать отдельные элементы непосредственно в проекте, например, используя панель Окраски Поверхностей.

Нажатие кнопки Удалить приводит к удалению Связанного Модуля и всех его размещенных Связей из проекта.

Расположенные на заблокированных слоях Связи или элементы удалены не будут.

Примечание: Команда Удаления недоступна для Вложенных Модулей.

Вложенные Модули (Менеджер Связанных Модулей)

Вложенные Модули (если они присутствуют в проекте) отображаются в списке Менеджера Связанных Модулей в соответствии с их расположением в иерархии модулей. Выпадающее меню Вложенных Модулей позволяет пропускать или включать их в размещаемые Связи:

•Пропустить: Вложенные Модули во всех Связях выбранного модуля будут пропущены (не будут отображаться в Основном Проекте). Разумеется, они по-прежнему будут оставаться частью исходного модуля.

•Включить: Все Вложенные Модули во всех Связях выбранного модуля будут отображаться в Основном Проекте.

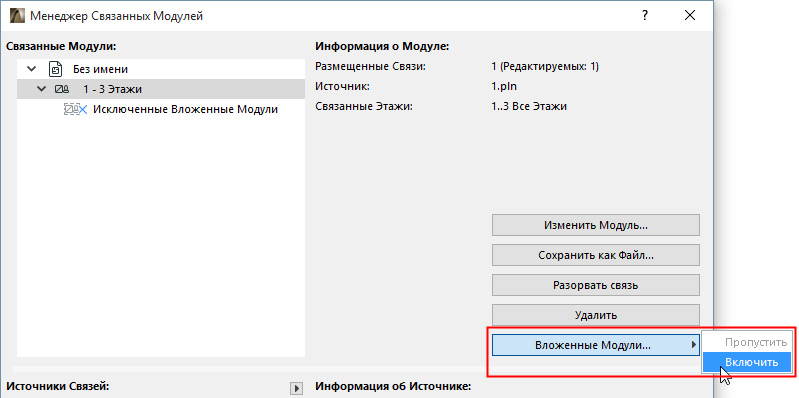

Для отображения ранее пропущенного Вложенного Модуля выберите его родительский модуль в Менеджере Связанных Модулей и при помощи выпадающего меню Связанных Модулей активируйте команду Включить.

Если вы выберете Вложенный Модуль в списке Менеджера Связей, то не сможете изменить или разорвать эту Связь (соответствующие команды и само имя модуля становятся недоступным), но его можно сохранить как новый файл.

Примечание: Чтобы пропустить или включить Вложенный Модуль в отдельной Связи, воспользуйтесь диалогом Параметров Выбранной Связи.

В этом списке отображается наименование и статус Исходных Файлов Связанных Модулей.

•При необходимости Статус Источников Связей можно обновить, воспользовавшись выпадающим меню.

Примечание: По умолчанию в ARCHICAD выполняется автоматическая проверка статуса всех Связей при каждом открытии Менеджера Связанных Модулей. Если это приводит к снижению производительности, то функцию “Автоматической Проверки Статуса” можно деактивировать при помощи команды меню Параметры > Окружающая Среда > Безопасность и Целостность Данных.

•Для сортировки данных сделайте щелчок на названии столбца.

•Перемещая разделитель, можно регулировать ширину столбцов.

•Выберите файл в списке, чтобы увидеть справа:

◦Изменен: дата и время последнего изменения Исходного Файла (в месте его Расположения, указываемом ниже).

◦Сохранен: время последнего обновления Исходного Файла (в текущем Основном Проекте). Сохранение выполнено раньше, чем Изменение, то Источник Связи следует обновить.

Выбрав файл из списка Источников Связей, можно выполнить следующие действия:

Воспользуйтесь командой Повторно Связать, если Источнику Связи присвоен статус "Отсутствует".

В открывшемся диалоге “Новой Связи” укажите путь к Источнику Связи (который мог оказаться "Отсутствующим" из-за перемещения в другую папку). Если Источник Связи отсутствует, то ARCHICAD не может обновлять экземпляры его модуля.

Все Связи, основанные на данном Исходном Файле, будут заменены указанным Исходным Файлом.

Примечание: Исходный файл IFC можно повторно связать только с файлом в формате IFC.

Внимание: Выполнение этих действий приводит к очистке очереди отмены выполненных операций в проекте ARCHICAD!

Если структура этажей нового Исходного Файла отличается от структуры этажей Основного Проекта, то отображается предупреждение о возможной потере некоторых выносок и размеров в результате повторного связывания модуля.

Примечание: Повторное связывание возможно только для Исходных Файлов, располагающихся на верхнем уровне иерархии Связанных Модулей; Вложенные Модули повторно связать нельзя. Если Вложенному Модулю назначен статус "Отсутствующего", то необходимо открыть тот Исходный Файл, в который он был вложен, и повторно связать этот модуль.

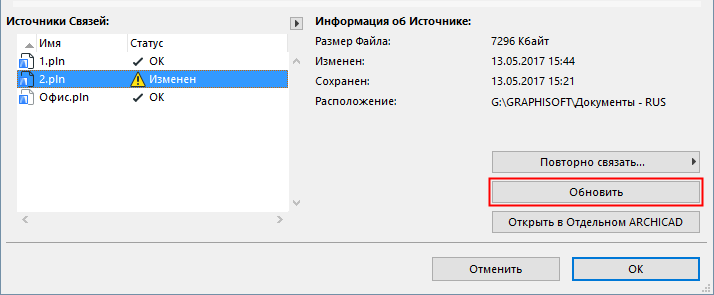

Если Исходный Файл Связанного Модуля был изменен, то ему назначается статус "Измененного". Для обновления всех размещенных Связей модуля выберите Источник Связи и нажмите кнопку Обновить.

Эта команда также доступна в контекстном меню размещенной Связи: Связанный Модуль > Обновить Модуль и все относящиеся к нему Связи.

Примечание: Для настройки параметров обновления при открытии и публикации файлов, содержащих Связи, активируйте команду меню Параметры > Окружающая Среда > Безопасность и Целостность Данных и воспользуйтесь выпадающим меню Обновления Связей.

Примечание: Недоступно для Исходных IFC-файлов.

Выбранный Исходный Файл открывается в новом сеансе работы ARCHICAD.

•Изменен: Исходный Файл был изменен. Для обновления модулей проекта, полученных из этого файла, следует нажать кнопку Обновить.

•Отсутствует: ARCHICAD не удается обнаружить Источник Связи размещенного в проекте модуля. Для обеспечения возможности обновления "Отсутствующего" модуля необходимо указать место расположения файла (нажмите кнопку Повторно Связать).

•Недоступен: Исходный файл либо является старым файлом Teamwork (файл Teamwork формата до версии ARCHICAD 13), либо это проект Teamwork ARCHICAD 13 или более поздней версии, расположенный на BIM Сервере. У вас нет доступа к этому исходному файлу в связи с тем, что вы либо используете демонстрационную версию ARCHICAD, либо не имеете ключа защиты Teamwork.

•Унаследован: Унаследованный исходный файл - это файл, сохраненный в версии ARCHICAD до ARCHICAD 12. Для обновления подобных модулей следует открыть унаследованный исходный файл в версии 12 и затем сохранить его.

Статус Модуля	Значок
Нормальный
Вложенный
Изменен
Обновлен
Удален
Изменение Модуля
Связь Разорвана
Повторное связывание с Исходным Файлом
Пропущенные Вложенные Модули
Отсутствует
