图形是被放置到项目中的ARCHICAD视图和外部文件。
图形可以放置到2D模型视图或布图。
•放置到模型视图中的图形是外部的文件（如DWG、PDF文件和图像文件）， 它们不能包括ARCHICAD视图。
•但放置到布图上的图形可以是ARCHICAD视图（来自当前项目文件和其他项目文件），以及所有其他ARCHICAD可用的外部文件。
详细信息，见图册中的图形。

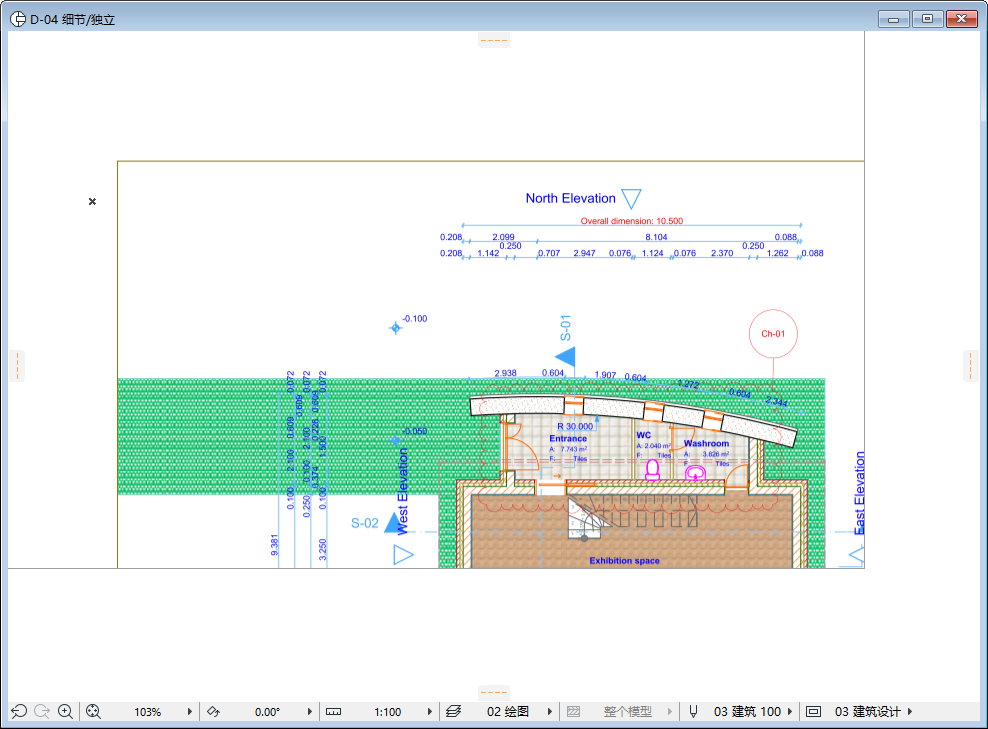

除了3D视图或清单视图外，图形可以放置到任何模型视图中。将图形放置到模型中非常有用，比如如果用户从制造商得到PDF格式的标准屋顶构造详图。用户可以将该PDF文档作为图形放置到详图窗口，按需要添加自己的更改或标记，然后将它作为变更的细节放置到布图。
见以PDF文本工作。
外部的DWG文件同样可以作为图形放置到模型作为矢量图形。与附加DWG文件作为XREF的较复杂方法相反，这是一种在ARCHICAD中访问DWG文件较简单的方法。
如果作为一个ARCHICAD图形，放置一个DWG、DXF或DWF文件，可选择显示或隐藏基于源文件图层的图形内容
参见嵌入图层。
在模型视图中用图形工具放置的图像可以更好地用插图工具来放置，因为这样的图形保留了它源文件的信息，并且可以更新。可以自定义图形的大小、标题和边框选项 （相反，插图没有这些特征）。
放置到模型视图（与放置到布图相反）的图形是独立比例的图形。
使用图形工具将图形放进项目，并访问及定义图形设置
参见图形设置。
要将图形放置到模型窗口：
1。激活图形工具。
2。在要放置图形的模型窗口中点击。
3。链接到目录对话框打开。浏览需要的文件，选中它并点击打开。
注意：如果要导入多页面PDF文件，对话框会提示选择希望放置的页面。
见以PDF文本工作。
4。图形通过在图形设置中选定的定位点来放置（默认为它的中点）。
或者，用文件>外部内容>放置外部图形命令访问放置图形对话框。
可在图形设置对话框中，更改已放置图形的设置。
在图形管理器中列出了模型视图中已放置的图形，它们可用放置在布图的那些图形的同样方法进行更新和管理。
更多说明，参见管理和更新已放置的图形。
要删除图形，象任何其他ARCHICAD元素一样选中并删除它。注意：图形删除后是不可撤销的，除非活动窗口与包含删除图形的窗口是同一类型（例如，平面图或布图窗口）。
