Určení zobrazení půdorysu prvku
Použijte nabídku zobrazení půdorysu pro zobrazení zdí, lehkých obvodových plášťů, trámů, sloupů a střech jedním z několika způsobů. Tato nabídka se nachází na panelu půdorys a řez v okně nastavení nástroje.
Více informací o zobrazení dveří a oken najdete zde: Zobrazení dveří a oken v půdorysu.
1.Standardní nad řezem: zobrazuje část 3D modelu prvku, skrz kterou vede řez (například řez v úrovni roviny řezu půdorysu), část prvku nad řezem (například část prvku, která je nad rovinou řezu půdorysu) a část prvku, která je pod úrovní roviny řezu (část směrem dolů).
Poznámka: „Standardní nad řezem“ je výchozí nastavení zobrazení pro šikmé/složité sloupy, zdi, střechy a trámy.
2.Standardní: zobrazí řez 3D modelem prvku a jeho část pod řezem (směrem dolů).
Jestliže vyberete některou z těchto voleb „zobrazení“ (Standardní nad řezem nebo Standardní), můžete rozsah zobrazení definovat pomocí voleb Ukázat zobrazení.
Více informací naleznete v tématu Určení rozsahu zobrazení prvku (Ukázat zobrazení).
3.Pouze řez: zobrazí pouze řez rovinou půdorysu. (Dostupné pro konstrukční prvky; nikoli pro dveře a okna.)
K dispozici jsou i další možnosti zobrazení:
4.Obecný řez: (Dostupné pouze u nešikmých a nesložitých zdí a u svislých nebo složitých sloupů.) Celé zobrazení půdorysu jednoduchých, nešikmých zdí nebo vertikálních (jednoduchých nebo složitých) sloupů se zobrazí jako řez obsahující čáru řezu a atributy výplně bez ohledu na vertikální polohu prvků. Tato volba je dostupná pouze pro jednoduché přímé zdi nebo sloupy nebo složité sloupy a pouze tehdy, když je ovládací prvek Ukázat v podlaží nastaven na Jen na vlastním podlaží. Nastavení roviny řezu půdorysu zobrazení těchto prvků neovlivní.
6.Symbolický nad řezem: Tato volba je dostupná pouze pro lehké obvodové pláště.

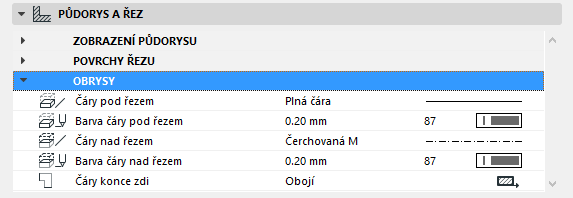

7.Pouze obrysy: celý obrys prvku se zobrazí pomocí atributů části pod řezem. (Atributy části pod řezem lze pro každý prvek nastavit pomocí ovládacích prvků „Obrys“ v panelu Půdorys a řez v dialogovém okně Nastavení.)
8.Půdorysný průmět nad řezem: celý obrys prvku se zobrazí pomocí atributů části nad řezem. (Atributy části nad řezem lze pro každý prvek nastavit pomocí ovládacích prvků „Obrys“ v panelu Půdorys a řez v dialogovém okně Nastavení.)
