Výškové kóty jsou asociativní značky výškové úrovně, které zobrazují výšku podlaží nebo svislou výšku prvku podél osy Z. Jsou dostupné v okně půdorysu a pracovního listu/detailu.
Počátek od kterého měří výšková kóta je určen v jejím nastavení.
Poznámka: V oknech řezů, pohledů a interiérových pohledů použijte výškovou kótu. Viz Výškové kóty.
1.Aktivujte nástroj Výšková kóta.

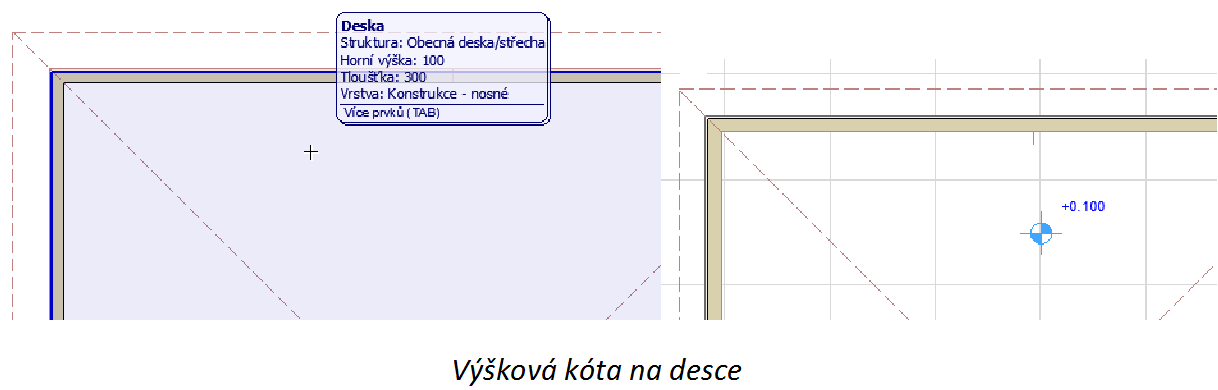

2.Přesuňte kurzor myši na prvek nebo prostor, jehož výšku chcete okótovat.
Pokud kurzor posunete nad více prvků, informační okno vám nabídne stisknutí klávesy Tab, kterou můžete přepínat mezi jednotlivými prvky.
Zvýraznění vám ukáže, který prvek bude okótován.
Poznámka: Pokud je zapnutá gravitace, může být okótován pouze prvek příslušného typu. Viz níže.
3.Kliknutím vložíte výškovou kótu.

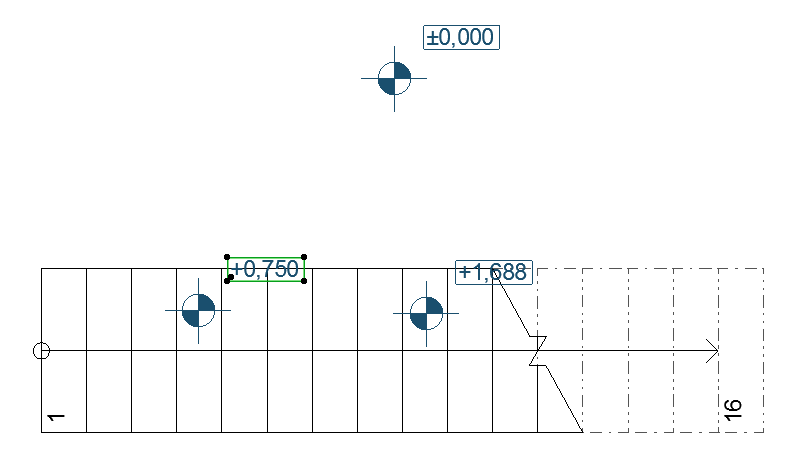

Výšková kóta na stupnici, podestě a konstrukci podesty
Při vkládání výškové kóty na prvek schodiště se pomocí klávesy TAB ujistěte, že máte vybraný (bude zvýrazněný) správný prvek, kliknutím pak kótu vložte:

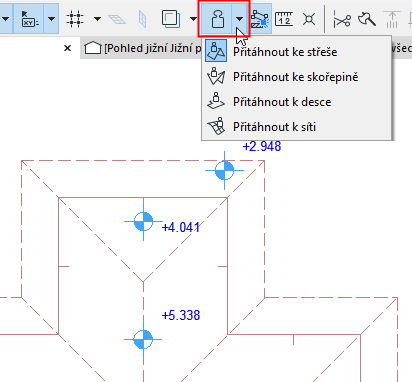

Výšková kóta se zapnutou gravitací
Pokud je zapnutá funkce gravitace, může být výšková kóta vložena pouze na konkrétní typ prvku (buď deska, střecha, skořepina nebo síť).
Více informací naleznete v tématu Přitažlivost.
Úrovňové kóty zůstanou propojeny s prvky, na které byly vloženy, i když se poté ocitnou mimo obrysy těchto prvků. Pokud je úrovňová kóta mimo obrysy prvku, ke kterému je připojena, její hodnota se změní podle následujících pravidel:
•U desek nedojde ke změně: hodnota je stejná, jako kdyby se výšková kóta stále nacházela uvnitř obrysu desky.
•U střech se zobrazená hodnota počítá z promítnutého prodloužení střechy (tj. jaká by daná hodnota byla).
•U sítí se zobrazí výška podlaží (i když výšková kóta zůstane připojena k síti).
Nastavení nástroje Výšková kóta
Zadejte výšku značky úrovňové kóty.
Úhel natočení: Zadejte úhel natočení značky úrovňové kóty. Text se otočí spolu s ní, aby si zachoval původní vztah k symbolu značky.
Typ značky: Po kliknutí na nabídku můžete zadat typ značky úrovňové kóty.
Panel Styl textu výškové kóty
Viz Text kóty: Panel Styl textu.

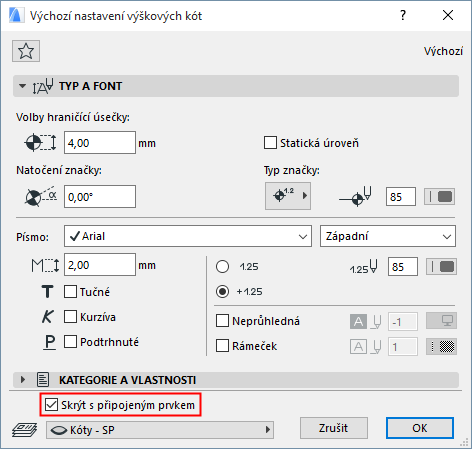

Skrýt s připojeným prvkem
Ve výchozím nastavení budou Výškové kóty skryty s asociovaným prvkem (např. ve skryté vrstvě). Pokud chcete výškové kóty zobrazit bez ohledu na asociovaný prvek, vypněte tuto volbu.
