Povrchovou výplň můžete v ARCHICADu přiřadit prvkům nástrojů deska, střecha, skořepina, morf a zóna.
Desky, sítě, střechy, skořepiny a morfy
1.Přejděte do panelu Půdorys a řez v nastavení prvku (nebo klikněte na tlačítko Půdorys a řez v Info rámečku).
2.Aktivujte volbu "Povrchové výplně"
3.Klikněte na řádek Povrchová výplň a pomocí šipky vpravo otevřete seznam dostupných výplní.
Poznámka: Jsou zde dostupné jen výplně definované jako povrchové výplně Volby > Atributy prvku > Typy výplní.
4.Kromě samotného typu výplně můžete dále zvolit:
–Barvu bera pro vzor a pozadí povrchové výplně.
–Pokud má povrch stavebního materiálu definované vektorové šrafování, můžete: Použít výplň povrchového materiálu.
–Pomocí orientace povrchové výplně můžete upravit orientaci vzoru pro daný prvek.
Viz Nastavení směru vektorové nebo symbolové výplně.
zóny

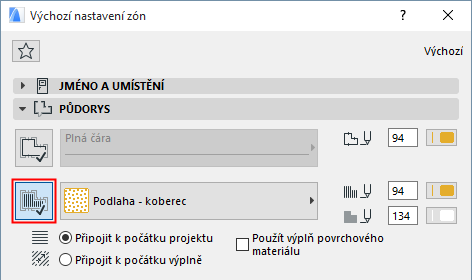

1.Otevřete nastavení zón a v záložce Půdorys aktivujte kliknutím tlačítko “Přidat/odstranit povrchovou výplň”.
2.Kliknutím na jméno výplně otevřete seznam dostupných výplní a vyberte konkrétní vzor.
–Pokud má povrch stavebního materiálu použitého pro zónu definovaný vektorové šrafování, můžete zvolit možnost: Použít výplň povrchového materiálu.
–V případě potřeby můžete nastavit orientaci povrchové výplně tlačítkem "Připojit k počátku výplně".
