Zatímco úpravy kreseb umístěných ve výkresu se provádí v původních pohledech, v okně výkresu je k dispozici několik speciálních funkcí.
Operace s kresbami v okně výkresu se neprojeví v původním pohledu.
Kresbu umístěnou do výkresu lze natáhnout přetažením jednoho z aktivních bodů ohraničení, jestliže jej vyberete pomocí nástroje Šipka.
Vložené kresby nebo jejich kopie lze také otáčet a přesunovat.
Pomocí příkazu Úpravy > Pohyb > Násobit můžete vytvořit více kopií stejné kresby a každou kopii přizpůsobit.
Výkres a model mohou odkazovat na různé tabulky per. To znamená, že můžete definovat samostatné sady per pro použití ve výkresech, abyste dosáhli nejlepších výsledků při tisku a plotrování.
Poznámka: Sada per výkresu ovlivňuje prvky vložené přímo do výkresu (položky schématu výkresu, například rohové razítko). Sada per kresby ovlivňuje obsah vložených kreseb a je přiřazena v nastavení kresby.
Více informací naleznete v tématu Sady per.
Kresby se implicitně zobrazují pomocí sad per definovaných ve zdrojových pohledech.
Tlačítko Vlastní sada per pro pohled kresby umožňuje přístup, úpravy a přejmenování této sady per podle potřeby.

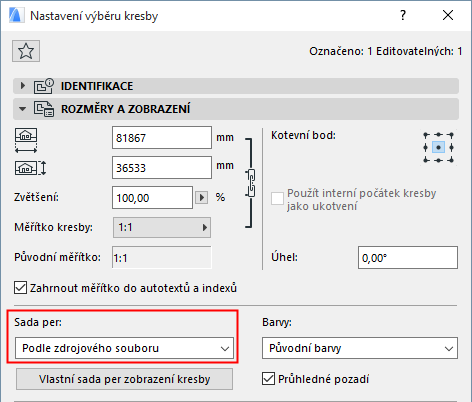

Můžete také vybrat jinou Sada per projektu pomocí nabídky Sada per v nastavení kresby.
Výběrem příkazů Úpravy > Rozbít do aktuálního pohledu rozbijete vybrané prvky na primitiva kreseb (body, čáry a výplně). Zobrazené dialogové okno nabízí možnost zachování původních prvků spolu s primitivy nebo jejich nahrazení. V druhém případě bude vložená kresba odstraněna.
