Procházení v IFC správci dat: Stromová struktura
V levé horní části IFC správce projektu je formou stromové struktury zobrazena hierarchie IFC modelu a seznam jednotlivých IFC entit v závislosti na jejich klasifikaci "IFC typ".
Prvky ARCHICADu ve struktuře podlaží IFC
V ARCHICADu mají všechny prvky a objekty definovány své domovské podlaží. Díky tomu jsou ve stromové struktuře IFC modelu zobrazeny pod IFC podlažím (IfcBuildingStorey), které odpovídá jejich domovskému podlaží.
Tuto vazbu k IFC podlaží (IfcBuildingStorey) můžete přerušit přetažením prvku v seznamu, např. pod Exteriér (IfcSite). Do složky IfcSite můžete přesunout například sousední objekty vymodelované morfem. Prvky, které chcete vztáhnout ke konkrétní budově spíše, než k podlaží, můžete přesunout do složky Budova (IfcBuilding).
Pokud budete chtít, aby se u takto přesunutých prvků opět objevila automatická vazba k IFC podlaží (na základě jejich domovského podlaží), stačí je přetáhnout ven ze správce projektu IFC.
Filtr dat zobrazených ve stromu

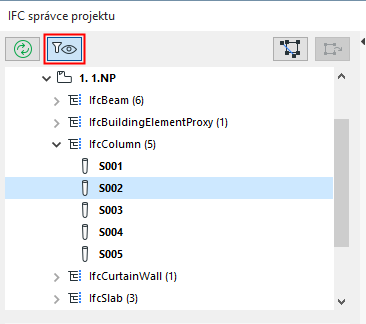

Volbou Vypsat pouze viditelné prvky modelu zobrazíte ve stromu pouze prvky modelu, které jsou viditelné v aktuálním zobrazení.
Synchronizace dat správce projektu s modelem
Pokud jsou prvky vytvořeny nebo odstraněny v modelu ARCHICADu, nebude omezený strom tyto změny automaticky reflektovat. Pokud je nutná aktualizace, objeví se dole zpráva (“Strom není aktuální!”). Tlačítkem “synchronizace” stav aktualizujete.
Vyhledání označených prvků modelu ve stromu; Vyhledání označených prvků stromu v modelu

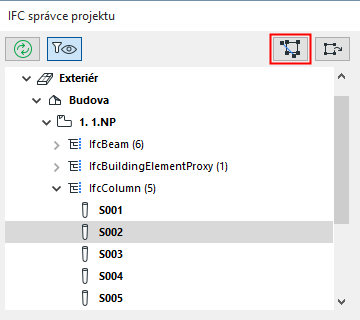

•Pokud chcete IFC entity ze stromového zobrazení najít a označit v modelu ARCHICADu, jednoduše je označte a klikněte na tlačítko Zobrazit vybrané prvky v modelu. Program prvky označí v aktivním okně (pouze půdorys nebo 3D okno).
•Pokud chcete najít a označit prvky modelu ARCHICADu ve stromové struktuře, označte je v půdorysu nebo 3D okně a klikněte na Zobrazit vybrané prvky v seznamu.
Vyhledávání prvků stromu podle IFC identifikátorů

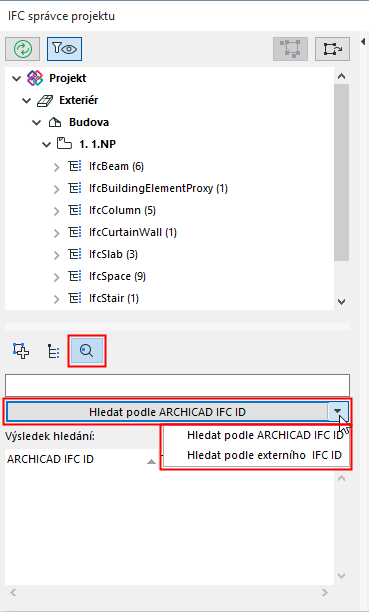

Prvky ve stromové struktuře můžete vyhledat pomocí jejich IFC identifikátorů (globální ID, ARCHICAD IFC ID, externí IFC ID). Tlačítkem Najít podle globálního ID otevřete režim hledání (třetí ikona pod seznamem IFC prvků).
Poznámka: Externí IFC ID je vytvořeno při importu IFC model do ARCHICADu formou spojení nebo připojení IFC modulu. Je vytvářeno proto, aby nedocházelo k přepisování stávajících prvků ARCHICADu stejnými prvky importovanými z IFC souboru. (V externím IFC ID je uložené původní ID prvků modelu z původního souboru).
Do prázdného pole níže zadejte identifikátor (nebo jeho část), podle kterého chcete prvky hledat a klikněte na tlačítko “Hledat”.
•Vybraná položka z “výsledků hledání” bude zobrazena ve stromové struktuře.
•Tlačítkem "Zobrazit vybrané prvky v modelu" najdete a označíte prvek v modelu ARCHICADu.
Zobrazení IFC zařazení vs. zobrazení IFC produktových typů
Správce projektu IFC vyhledá a zobrazí všechna IFC zařazení a IFC produktové typy projektu, včetně všech prvků, které se k nim vztahují.
Viz popis IFC zařazení a Typový produkt IFC.

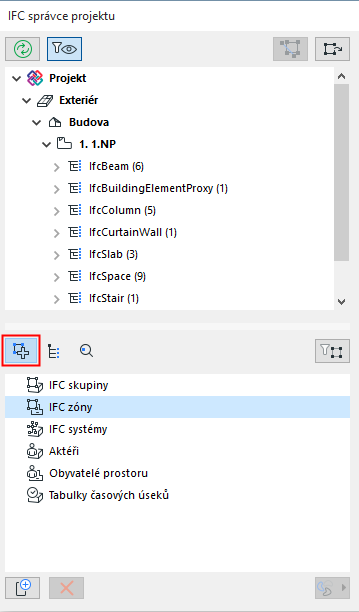

Tlačítky pod stromovou strukturou “Zařazení” a “Typové produkty” můžete přepínat mezi režimy zobrazení.
Zobrazení položek podle přiřazení nebo typového produktu
Pokud chcete omezit zobrazená zařazení/typové produkty pouze na označené prvky, klikněte na tlačítko "Filtr pro vybrané položky".
Informace o používání zařazení a produktových typů:
Viz oddíly Zařazení v IFC správci projektu a Produktové typy v IFC správci projektu.
