Procházení v IFC správci dat: Atributy a vlastnosti

Na pravé straně IFC správce projektu jsou zobrazené IFC atributy, vlastnosti seskupené v sadách vlastností a reference klasifikací prvků projektu označených ve stromu (v případě násobného výběru jsou zobrazena IFC data posledního označeného prvku).

V horní části seznamu jsou uvedeny počty vybraných/editovatelných prvků.

Hodnoty IFC vlastností a atributů můžou být automaticky přeneseny z vlastností, parametrů, hodnot a parametrů knihovních prvků ARCHICADu na základě pravidel mapování vlastností definovaných v IFC převodníku pro export. V IFC správci projektu a okně nastavení prvku jsou tyto hodnoty zobrazeny s ikonou zámku (která znázorňuje, že byly namapovány). Nicméně mohou být upraveny dle potřeby na úrovni prvku.

Viz Mapování vlastností pro IFC export.

Atributy a IFC vlastnosti jsou v IFC správci projektu zobrazeny s informací o stavu dat:

•ČERNÁ: možné přepsat vlastní hodnotou

•ČERVENÁ ŠIPKA: Upravená hodnota je zobrazena s červenou šipkou: pokud na ni kliknete, obnoví se původní hodnota.

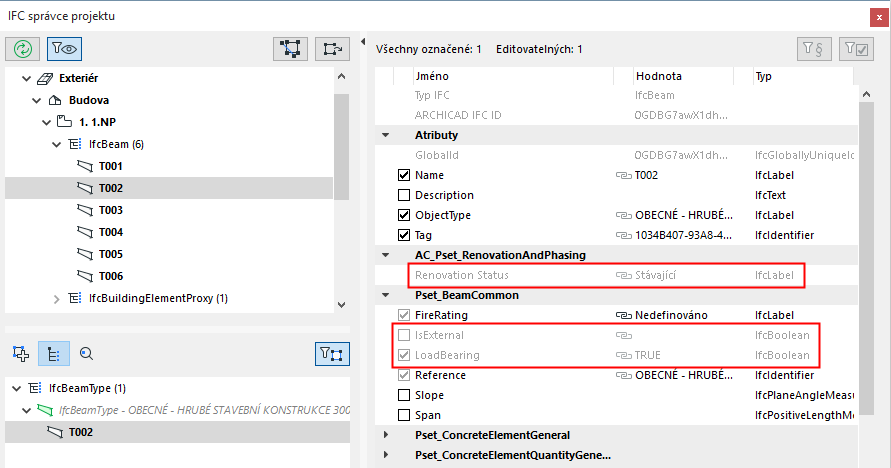

•ŠEDÉ: hodnotu nelze v IFC správci projektu upravit; můžete ji upravit pouze v jejím zdroji, odkud konkrétní hodnota ARCHICADu pochází. Vlastnosti zobrazené šedě jsou mapované, ale nejsou upravovatelné, protože vztah mezi mapovými parametry v ARCHICADu funguje na principu 1-na-1.

–Příklady: “Renovation Status” (stejný jako stav při rekonstrukci v ARCHICADu); “LoadBearing” (stejný jako funkce konstrukce v ARCHICADu); a “IsExternal” (stejný jako kategorie umístění v ARCHICADu).

Zobrazit pouze vlastnosti z aktivního náhledového převodníku

Tlačítko "Zobrazit pouze vlastnosti z aktivního náhledového převodníku" slouží pro filtrování dat:

•pokud je aktivní, zobrazí se pouze data použitá v aktuálním projektu (tzn. aktuální obsah odpovídající předvolbě mapování vlastností v náhledovém převodníku).

•pokud není aktivní, budou zobrazená data obsahovat, kromě dat mapování vlastností, i nové vlastnosti vytvořené zde a v oknech nastavení prvků, nebo vlastní data přidaná při importu.

Toto tlačítko může být užitečné: pokud nastavení mapování vlastností odpovídá konkrétním standardům nebo požadavkům exportu (např. COBie), usnadní vám tento filtr orientaci v IFC datech, kterých je jinak příliš velké množství.

Poznámka: Při exportu IFC převodník pro export definuje, jestli budou exportovaná pouze data nastavená předvolbami mapování vlastností pro IFC export, nebo všechna IFC data.

Viz Mapování vlastností pro IFC export.

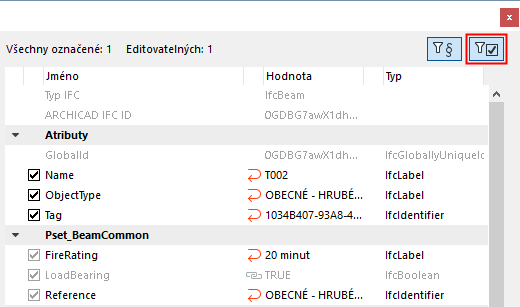

Zobrazit pouze položky s hodnotou

Pomocí tohoto tlačítka můžete zobrazit pouze data, která mají přiřazenou hodnotu.

Poznámka: Vlastnost, která nemá zadanou hodnotu, ale je aktivovaná, je uvažována jako vlastnost se zadanou hodnotou.
