Mapování vlastností pro IFC export

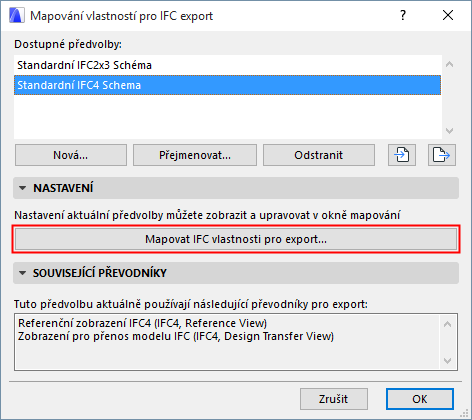

V okně této předvolby můžete tlačítkem Mapovat IFC vlastnosti pro export otevřít nastavení definic mapování.

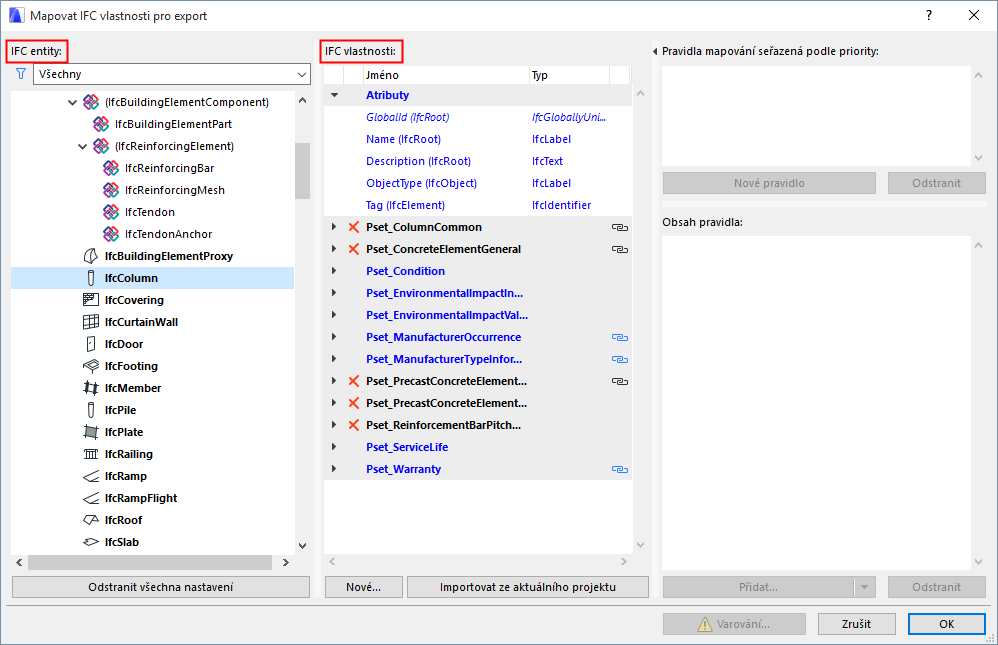

Tato mapování definují přiřazení IFC vlastností prvkům při exportu modelu z ARCHICADu. Prvky (tzv. IFC entity) jsou zobrazené ve stromovém seznamu nalevo. IFC vlastnosti každé entity jsou vypsané ve sloupci IFC vlastnosti.

Vedle přednastavených IFC vlastností každé IFC entity můžete vytvářet také vlastní nové IFC vlastnosti nebo reference klasifikací.

V oknech pro správu IFC jsou data předvoleb mapování zobrazená se zatržítkem. Naproti tomu data jsou zobrazena s červeným X. Nastavení předvoleb mapování nelze odstranit v žádném z oken nastavení ani IFC správci projektu; můžete pouze nastavit jejich hodnoty.

Pokud chcete data mapovat automaticky, použijte další pravidla mapování, kterými přiřadíte hodnoty IFC vlastnostem.

Viz Příklady pravidel mapování vlastností, níže.

Předvolba Mapování vlastností náhledového převodníku má další funkci: obsahuje výchozí sadu IFC vlastností, kterou využívá aktuální projekt ARCHICADu ve svých funkcích pro práci s IFC.

Viz také Náhledový převodník.

Poznámka: Ve verzích před ARCHICADem 21 byla tato nastavení součástí projektu a upravovala se prostřednictvím Nastavení IFC schématu. Více informací o převodu IFC schémat do ARCHICAD 22 najdete v migračním průvodci: Změny v IFC převodnících .

Stromový seznam IFC entit

IFC entity jsou zobrazené ve stromu nalevo.

•IFC entity s přiřazenými daty vlastností jsou ve stromu zobrazeny tučně.

•Stromový seznam může být filtrován podle konstrukčních a TZB prvků. Např. s "konstrukčním" filtrem obsahuje seznam prvky IfcBuildingElement (IfcBeam, IfcColumn, atd.) zatímco s filtrem "ventilace" obsahuje prvky IfcDistribution.

•Stromový seznam může být dále omezen pouze na typy IFC zařazení, IFC typy objektů nebo na IFC prostorové prvky (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey a IfcSpace).

Přidání nové vlastnosti/reference klasifikace

Pokud chcete přidat novou IFC vlastnost nebo referenci klasifikace do zvolené entity, použijte jeden z následujících postupů:

•Tlačítkem Nová vytvoříte novou vlastnost nebo klasifikaci.

Stejná funkce je dostupná v IFC správci projektu a v oknech nastavení prvků.

Viz Vytvoření nové vlastní IFC vlastnosti nebo klasifikace.

•Import z aktuálního projektu: Tímto tlačítkem můžete do aktuálního projektu přidat všechny dostupné sady IFC vlastností a vlastnosti (nastavené v IFC správci projektu nebo nastavení prvků).

Seznam IFC vlastností

•TUČNÉ: Data vlastností přiřazená tučně zobrazeným mateřským položkám (např IfcBuildingElement) jsou automaticky přiřazena také jejich podřízeným prvkům (např. IfcBeam, IfcColumn, IfcSlab, IfcWall, atd.). Podřízené položky nebudou zobrazené tučně. Díky tomu ve stromové struktuře snadno rozpoznáte, kde byla data přidána.

•MODRÉ: Data přiřazená podřízeným položkám jsou zobrazena modře. Tato data můžete upravovat pouze na úrovni mateřských položek (zobrazené černě). Jméno podřízené položky je rozšířené jménem typu mateřské položky uvedeným v závorce.

–Pokud chcete vytvořit obecnou vlastnost pro všechny prvky budovy, nemusíte ji vytvářet samostatně pro každý typ prvku (IfcWall, IfcColumn, IfcSlab, atd.): stačí ji vytvořit pouze jednou na vyšší úrovni (např. u IfcBuildingElement).

•ŠEDÉ Vlastnosti zobrazené šedě jsou mapované, ale nejsou upravovatelné, protože vztah mezi mapovými parametry v ARCHICADu funguje na principu 1-na-1. Příklady: “Renovation Status” (stejný jako stav při rekonstrukci v ARCHICADu); “LoadBearing” (stejný jako funkce konstrukce v ARCHICADu); a “IsExternal” (stejný jako kategorie umístění v ARCHICADu).

•KURZÍVA: Nové datové položky jsou zobrazeny kurzívou, pokud na ně nemůže být použit žádný parametr ARCHICADu/množství nebo pravidlo mapování.

•Ikona řetězu: Znázorňuje, že vlastnost je mapována. Pravidlo mapování je zobrazené v pravé části okna. Modře zobrazené mapované vlastnosti nelze upravit (jsou převzaté z vyšší úrovně).

•X: Červeným X můžete odstranit libovolnou datovou položku. Atributy nelze odstranit.

Odstranit všechna nastavení

Odstraní veškerý obsah (pravidla mapování, reference vlastností a klasifikací) aktuální předvolby mapování vlastností.

Import z aktuálního projektu

Tímto tlačítkem můžete synchronizovat veškeré změny (úpravy jména a typu hodnoty a nastavení mapování) provedené v IFC správci projektu a oknech nastavení se stávajícími vlastnostmi.

Pokud vlastnost přiřazená typu IFC prvku (například IfcWall) není ještě v aktuálním projektu dostupná, není zobrazena v oknech IFC správy, dokud nebude vytvořena alespoň jedna instance tohoto typu v modelu.

Pokud máte prázdný projekt, budou jako výchozí IFC data použita mapování vlastností z náhledového převodníku.
