Pro výkaz prvků s přiřazenými IFC daty použijte interaktivní tabulky ARCHICADu.
Viz Interaktivní tabulka.
Kritéria
IFC data můžete použít jako kritéria v nastavení interaktivních tabulek. Například:
•IFC přiřazení, např. IFC skupina.
•IFC produktový typ, např. IfcColumnType.
•ARCHICAD IFC ID (Atribut Globalid IFC ARCHICAD přiřadí automaticky všem prvkům)
•Externí IFC ID (atribut Globalid IFC přiřazený všem prvkům při importu IFC)
Pole
Klikněte na tlačítko Přidat pole a vyberte libovolné z následujících IFC dat v seznamu obecných parametrů:
•IFC typ. V tabulce bude vypsán IFC ekvivalent odpovídající klasifikaci prvku.
•IFC přiřazení, např. IFC skupina.
•IFC produktový typ, např. IfcColumnType.
•ARCHICAD IFC ID (Atribut Globalid IFC ARCHICAD přiřadí automaticky všem prvkům)
•Externí IFC ID (atribut Globalid IFC přiřazený všem prvkům při importu IFC)
Ostatní IFC data můžete přidat volbou IFC vlastnosti z nabídky Přidat pole:
Viz také Výběr IFC vlastností.
•Libovolná další IFC data (atributy, vlastnosti, reference klasifikace) projektu
•Pokud označíte sadu vlastností v seznamu, budou do položky tabulky přidány všechny vlastnosti, kterou daná sada obsahuje.
•Pokud pro tvorbu polí tabulky vyberete parametr "Zařazení IFC", budou vypsána všechna zařazení prvku (v needitovatelné podobě), ve kterých je prvek obsažen. Pokud bude některý z prvků obsažen ve více IFC zařazení, budou všechna tato zařazení v tabulce vypsána a oddělena čárkou.
•Pokud v tabulce vypíšete data parametru "IFC produktový typ", budou vytvořeny dva sloupce: “IFC produktový typ - typ” (např. ‘IfcWallType’) a “IFC produktový typ - jméno” (atribut Jméno IFC produktového typu).
Příklad

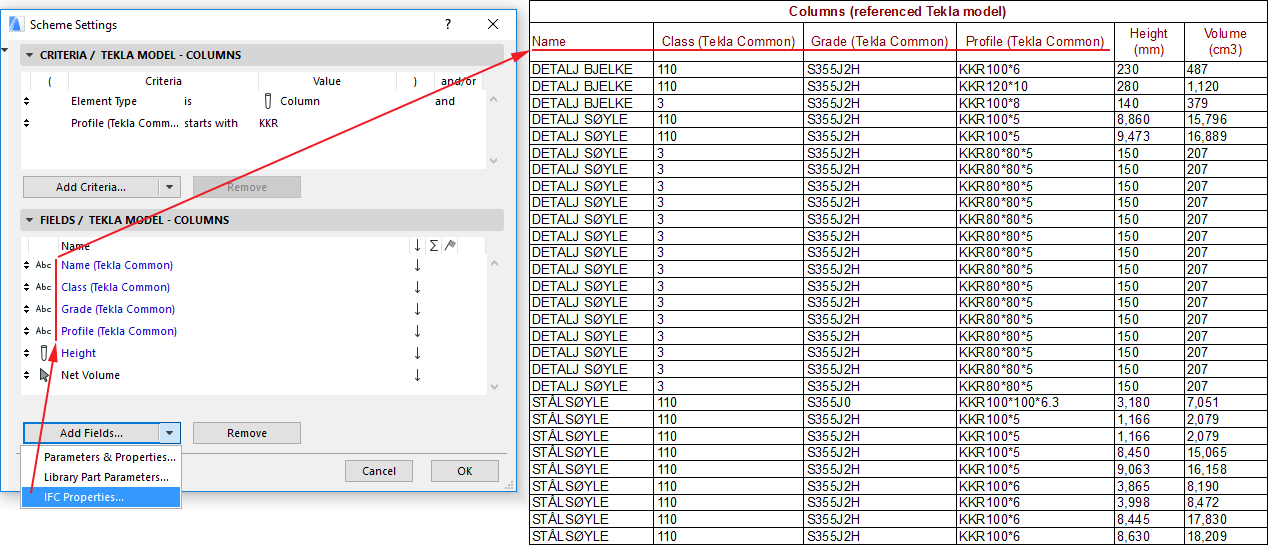

•Můžete vytvořit tabulku sloupů a trámů, společně s jejich materiály, profily a IFC vlastnostmi, které byly spojeny do IFC modelu z konstrukčního modelu.
