V okně této předvolby můžete tlačítkem Mapovat IFC typy pro export otevřít nastavení definic mapování.
Při exportu modelu do formátu IFC bude každému prvku přiřazen IFC typ.
Další podrobnosti najdete zde: IFC typ.

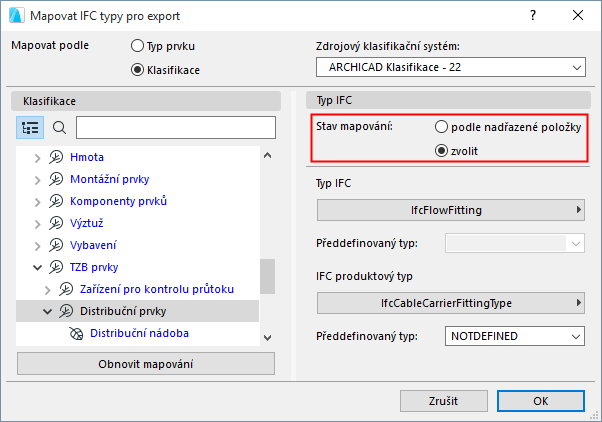

V tomto okně můžete exportovaným prvkům ARCHICADu přiřadit IFC typy. Jsou dvě metody: Podle typu prvku, nebo Podle klasifikace.
Poznámka: Předvolba Mapování typů náhledového převodníku má další funkci: určuje výchozí klasifikace IFC typů prvků v aktuálním projektu ARCHICADu.
Viz také Náhledový převodník.
Mapování podle typu prvku
Každému typu prvku ARCHICADu bude automaticky přiřazen výchozí, základní IFC typ odpovídající nástroji ARCHICADu nebo (u GDL objektů) jeho podtypu.
Pokud použijete tuto metodu, není třeba žádné další ruční mapování. Zbytek voleb okna bude neaktivní.
Více informací naleznete v oddílu Základní mapování IFC typů prvků pro ARCHICAD.
Mapování podle klasifikace
Každá klasifikace ARCHICADu bude mapována na IFC typ, produktový typ a/nebo předdefinovaný typ. Tato metoda umožňuje flexibilní a podrobné mapování klasifikací IFC typů, aby byly splněny konkrétní IFC standardy.
Vyberte klasifikační systém (ze systémů definovaných v projektu ARCHICADu), jehož klasifikační strukturu chcete zobrazit nalevo.
Klasifikace zvoleného systému budou zobrazeny nalevo. Vyberte každou a přiřaďte jí IFC typ (napravo), který bude při exportu přiřazen klasifikovanému prvku ARCHICADu.
Stav mapování: podle nadřazené položky
•Vybrané klasifikace jsou mapované na stejné IFC typy jako jejich nadřazené klasifikace. Takovým klasifikacím nemusíte nastavovat IFC typ, protože automaticky převezmou typ nadřazené položky.
Stav mapování: Vlastní
•Mapuje klasifikace na vámi zvolené IFC typy. Pomocí této volby můžete exportovaným prvkům nastavit přesnější mapování IFC typů.
Pokud má zvolený IFC typ nebo IFC produktový typ předdefinovaný typ, můžete ho nastavit také.
Obnovit mapování
Tímto tlačítkem můžete zrušit definice mapování, které jste nastavili od otevření okna.
