Import a export IFC modelu probíhá podle nastavení ve vybraném převodníku. IFC převodník definuje pravidla při výběru převáděných prvků a jejich interpretaci - ať už v ARCHICADu nebo v externích aplikacích, které pracují s IFC soubory.
Základní postup při práci s IFC převodníky
Důležitá poznámka k převodníkům a souborům šablony
Základní postup při práci s IFC převodníky
ARCHICAD obsahuje přednastavené, výchozí IFC převodníky, jejichž nastavení je optimalizované pro konkrétní import/export.
Většina uživatelů ARCHICADu, kteří exportují a importují IFC soubory, nebude muset nastavení těchto převodníků měnit. Stačí vybrat přednastavený převodník v okně otevírání souboru (při importu IFC souboru) nebo okně ukládání/spojování IFC modelu (při exportu modelu ARCHICADu ve formátu IFC).
Viz oddíly Export IFC modelu z ARCHICADu a Import IFC modelu do ARCHICADu.
Důležitá poznámka k převodníkům a souborům šablony
•Při importu IFC projektu otevřením nebo připojením IFC modulu: Musíte nastavit IFC převodník pro import z vámi zvoleného externího souboru šablony.
•Při importu IFC projektu spojením: Vyberte IFC převodník pro import z aktuálního hostitelského projektu.
V okně IFC převodníků (Soubor > Spolupráce > IFC > IFC převodníky) můžete zobrazit a upravit nastavení převodníků, nebo vytvořit nové.
Převodníky jsou vypsány podle jména na levé straně. Jméno převodníku vám řekne, k čemu je určený: např. “Import z modelovacích aplikací” nebo “Tekla Structures export”.
Jsou rozdělené na převodníky pro import a převodníky pro export. Převodníky z obou skupin nelze zaměnit, protože mají různá nastavení.
•převodníky můžete vyhledávat a filtrovat pomocí tlačítek v horní části seznamu převodníků.
–Filtr umožňuje omezit převodníky podle IFC schématu: IFC2x3, nebo IFC4
Více informací naleznete v tématu IFC schéma (pouze převodníky pro export).
Podrobné informace o všech nastaveních převodníků najdete v následujících kapitolách:
Převodníky pro import (podrobné nastavení)
Převodníky pro export (podrobné nastavení)

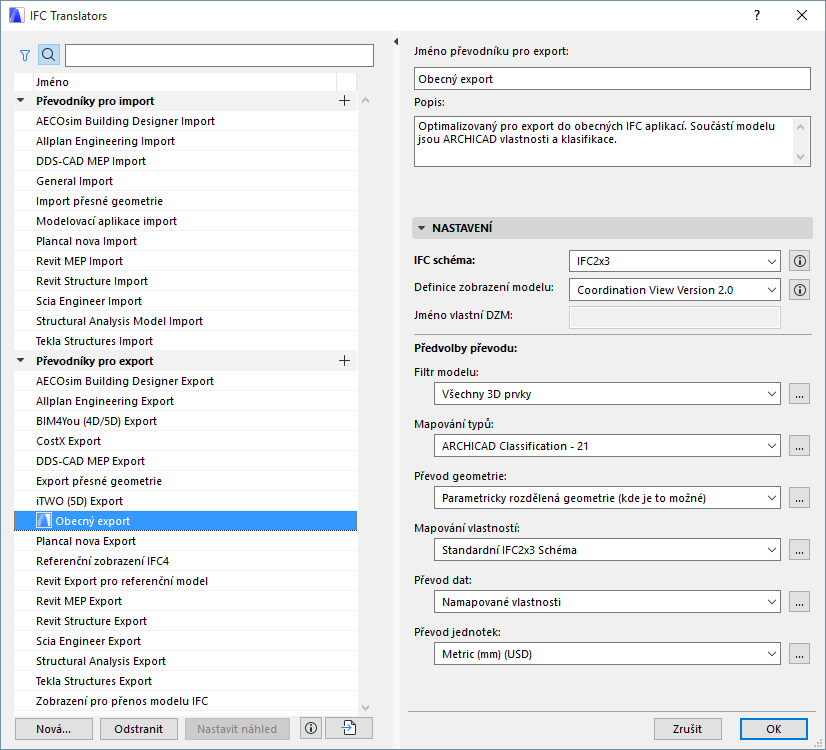

Jeden z převodníků pro export je tzv. náhledový převodník a je označený modrou ikonou ARCHICADu:
Náhledový převodník obsahuje výchozí mapování definic potřebné pro práci s IFC daty v ARCHICADu. Tyto základní definice mapování najdete ve dvou předvolbách náhledového převodníku:

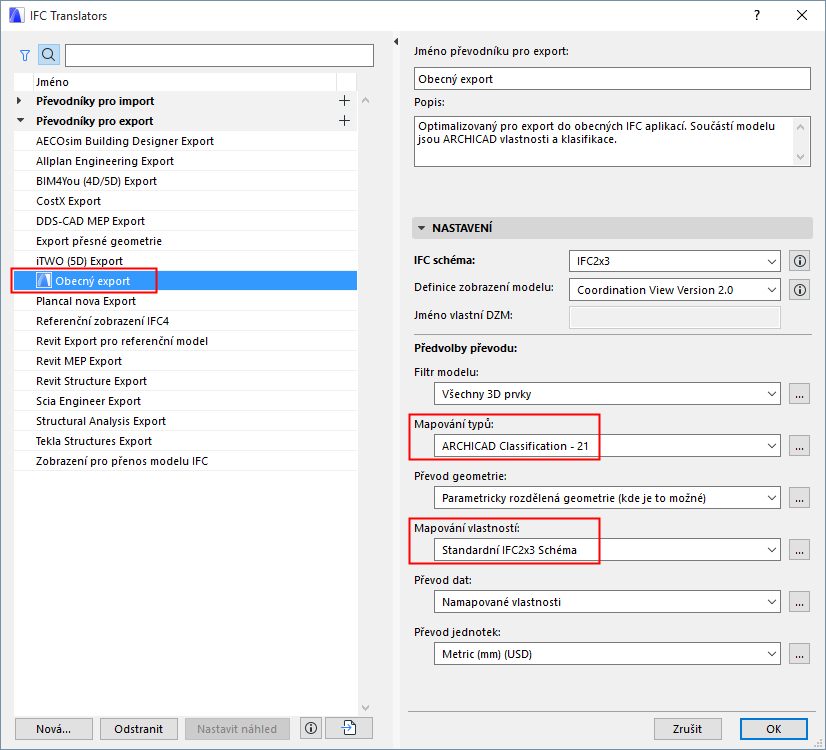

•Předvolba Mapování typů pro export
Předvolba Mapování typů náhledového převodníku zajišťuje zobrazení IFC vlastností v nastavení prvků ARCHICADu: zobrazené vlastnosti závisí na IFC typu, který je mapován na prvek ARCHICADu. Definice tohoto mapování typů vychází z náhledového převodníku.
Viz také Mapování typů pro IFC export.
•Předvolba Mapování vlastností pro export (dříve Nastavení IFC schématu)
Předvolba Mapování vlastností náhledového převodníku obsahuje sadu IFC vlastností, kterou používají funkce ARCHICADu pracující s IFC daty. V následujících rozhraních ARCHICADu můžete například vyhledávat/označovat/vypisovat IFC vlastnosti:
–kritéria Najít a vybrat
–kritéria v interaktivních tabulkách
–Popisky (např. Popiska klasifikace a vlastnosti , Popiska ID a vlastnosti )
–IFC správce projektu
–Nastavení prvku (panel Klasifikace a vlastnosti)
Ve všech těchto rozhraních je použito mapování vlastností z náhledového převodníku.
Viz také Mapování vlastností pro IFC export.
Použití náhledového převodníku:
•export modelu s viditelnými vlastnostmi aktuálního modelu ARCHICADu
•zobrazení IFC vlastností v ARCHICADu tak, jak byly použity v konkrétním IFC standardu. Pokud chcete například použít IFC převodník, jak definuje US standard pro export COBie 2, otevřete okno IFC převodníků a jako náhledový převodník vyberte “COBie 2 export (US)”.
Poznámka: Předvolba Mapování vlastností obsahuje nastavení vázané přímo na převodník. Ve verzích před ARCHICADem 21 byla tato nastavení součástí projektu a upravovala se prostřednictvím Nastavení IFC schématu. Více informací o převodu starších IFC schémat do ARCHICAD 22 najdete v migračním průvodci: Změny v IFC převodnících.
Změna náhledového převodníku
1.Otevřete IFC převodníky. (Soubor > Spolupráce > IFC)
2.V seznamu převodníků pro export vyberte jeden.
3.Klikněte na Nastavit náhledový ve spodní části okna.
Vytvoření nového/duplikování převodníku
Použijte jeden z následujících postupů:

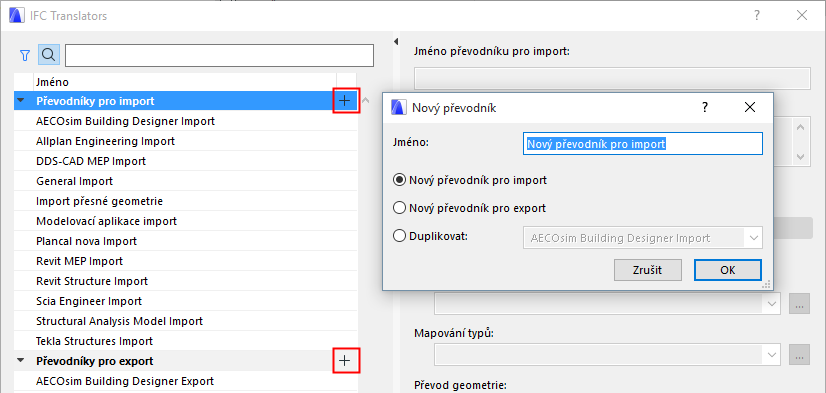

•Klikněte na tlačítko Nový vlevo dole, nebo
•Klikněte na tlačítko Plus napravo od skupiny převodníků (import nebo export).
Odstranění převodníků
Označte převodník a klikněte na tlačítko Odstranit vlevo dole.
•Vícenásobný výběr není dostupný.
•Musí zůstat aspoň jeden převodník pro import a jeden pro export - musí zůstat aspoň jeden převodník v každé skupině.
Poznámka: Pokud odstraníte náhledový převodník, budete muset zvolit jiný převodník pro export, který bude používán jako náhledový. (Viz také Náhledový převodník níže.)
Zrušení změn nastavení IFC převodníků
Pokud v okně nastavení IFC převodníků kliknete na tlačítko Zrušit, budou ztraceny všechny změny z hlavního okna i ostatních oken nastavení nižších úrovní (okna nastavení konkrétních předvoleb převodu).
Import převodníků z projektu ARCHICADu
Import převodníku z jiného projektu ARCHICADu:

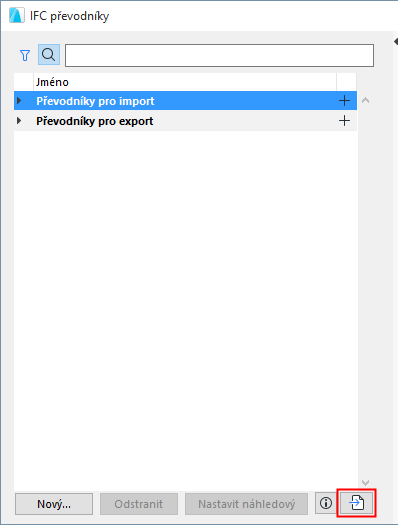

1.Klikněte na tlačítko importu v levé spodní části okna.
2.Vyberte formát souboru: PLN, PLA, TPL nebo XML (formát souboru převodníků z předchozích verzí ARCHICADu).
Poznámka:
–Do verze ARCHICADu 20 byly IFC převodníky uloženy jako soubory ve formátu XML v podsložce Výchozí hodnoty/IFC převodníky instalační složky ARCHICADu.
–Při importu je možné označit jakékoli soubory ve formátu XML, pokud ale označený XML soubor není převodník (např. soubor pracovního prostředí), zobrazí se varování a import neproběhne.

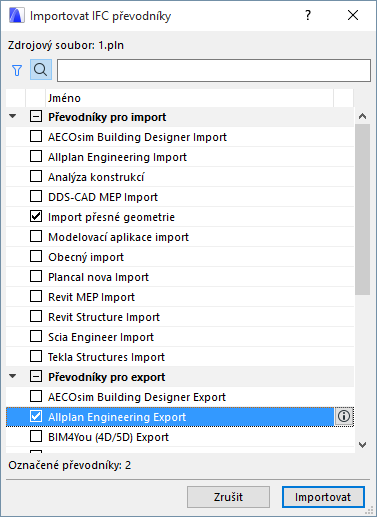

3.Klepněte na tlačítko Otevřít. V následujícím okně označte jeden či více IFC převodníků, které chcete importovat z vybraného projektu.
4.Klikněte na Importovat. Pokud již projekt obsahuje převodníky se stejnými jmény jako importované převodníky, nastavte, jak s nimi naložit (nahradit, importovat s novým jménem nebo přeskočit.)
Import definic mapování
Některé definice mapování IFC převodníků (mapování typů pro import/export a mapování vlastností) můžete do projektu importovat, pokud použijete příkazy Importovat BIM obsah nebo Stáhnout BIM obsah.
Viz Importovat BIM obsah.
