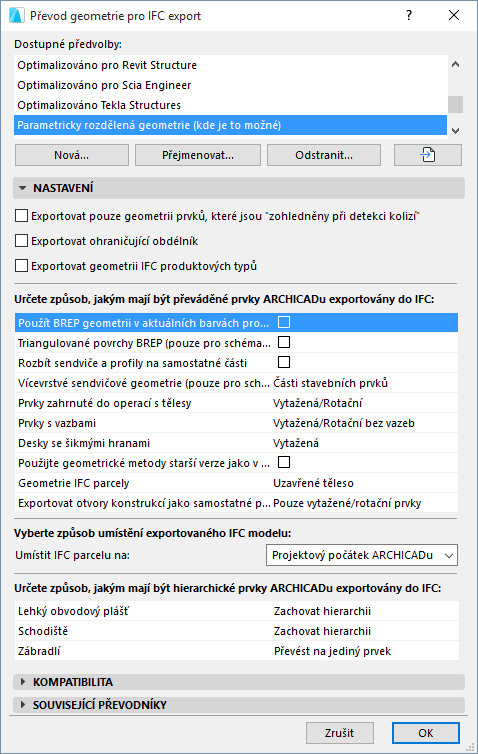

Převod geometrie pro IFC export

Tato nastavení určují způsob, jakým má být převáděna geometrie prvků ARCHICADu při exportu do IFC.

Exportovat pouze geometrie, které jsou “zohledněny při detekci kolizí”:

Budou exportovány prvky jejichž stavební materiál ARCHICADu má zapnutou volbu “Zohlednit při detekci kolizí”. (Volby > Atributy prvků > Stavební materiály > Vlastnosti).

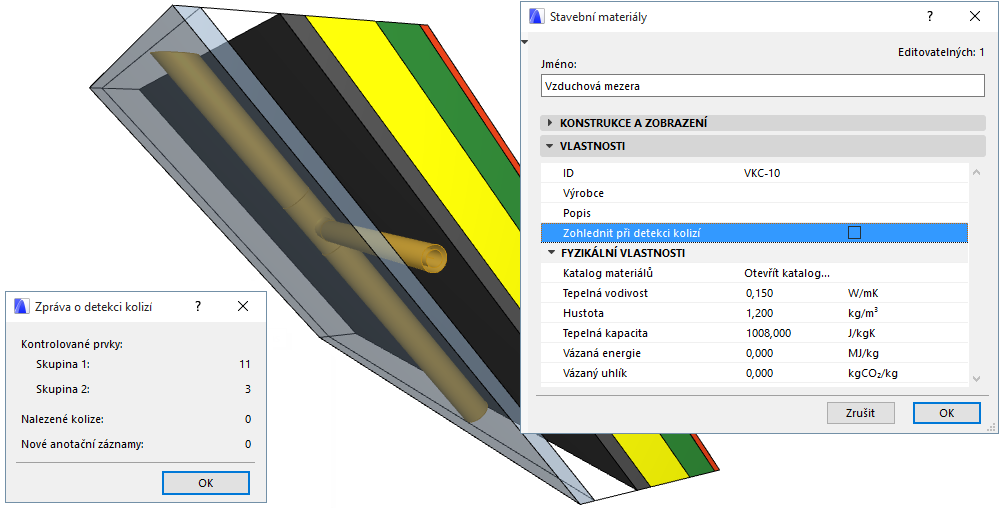

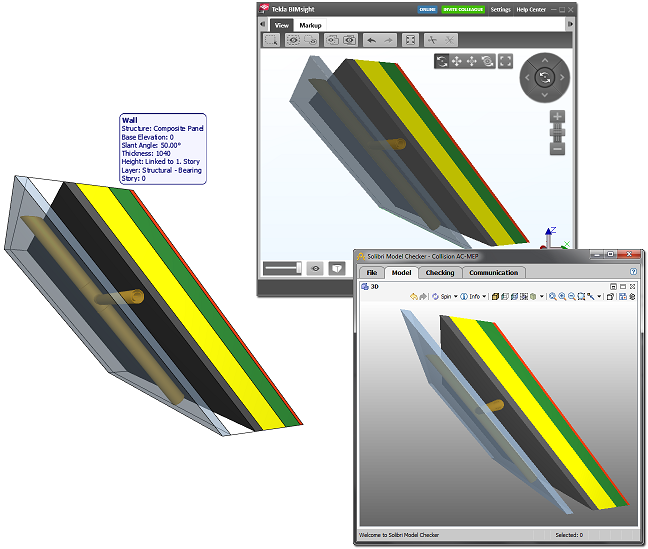

Pomocí této volby můžete exportovat sendvičové prvky a profily bez hmotné geometrie jako reálnou vzduchovou mezeru. Projektanti TZB (kteří obdrží tento IFC soubor ARCHICADu) můžou do těchto dutin vložit potrubí, aniž by docházelo ke kolizím; při detekci kolizí se projeví pouze prvky se skutečnou geometrií.

Viz také Detekce kolizí.

Exportovat ohraničující obdélník

Exportuje rozměry ohraničujících kvádrů prvků budovy.

Exportovat geometrii IFC produktových typů

Přiřadí každému produktovému typu reprezentativní geometrii. (Tuto volba je povinná pro Concept Design BIM 2010.)

Každý typ (např. IfcFurnishingElementType) bude reprezentován geometrií prvku, který pod něj spadá (např. IfcFurnishingElementType).

Použít BREP geometrii v aktuálních barvách pro všechny prvky

Všechny prvky modelu budou exportovány jako geometrie BREP (Boundary Representation = reprezentativní obrys). BREP vytváří přesné, ale neparametrické prvky.

Prvky budou exportovány s barvou zobrazenou v aktuálním zobrazení ARCHICADu a zohledněny budou grafické styly, stav při rekonstrukci a opravy nebo zvýraznění anotačních záznamů.

Triangulované povrchy BREP (pouze pro schéma IFC4)

Při použití této volby bude geometrie BREP uložená formou ploch tvořených trojúhelníky - některé aplikace pro vizualizace modelů upřednostňují tento způsob importu IFC souborů. Tato volba - kterou lze použít pouze pro schéma IFC4 - generuje kompaktní geometrický popis s možnou redukcí velikosti souboru.

Rozbít sendviče a profily na samostatné části

Sendvičové a profilové konstrukce budou uloženy jako tzv. “části prvků budovy”. To znamená, že hlavní prvek (např. IfcWall) bude uložen jako kontejner bez geometrie a jeho části (vrstvy sendviče nebo profilu) budou tvořit geometrii.

Barvy všech prvků budou zachovány, prvky nebudou zobrazeny jednou barvou.

Vícevrstvé sendvičové geometrie (pouze pro schéma IFC 2x3)

Poznámka: Volbu nelze použít, pokud je aktivní volba “Rozbít sendviče a profily na samostatné části”.

Nastavte způsob exportu sendvičových nebo profilových prvků do IFC.

Tato volba se týká vícevrstvých prvků ARCHICADu (sendviče nebo profily), které mají složitou reprezentaci geometrie (např. šikmé prvky).

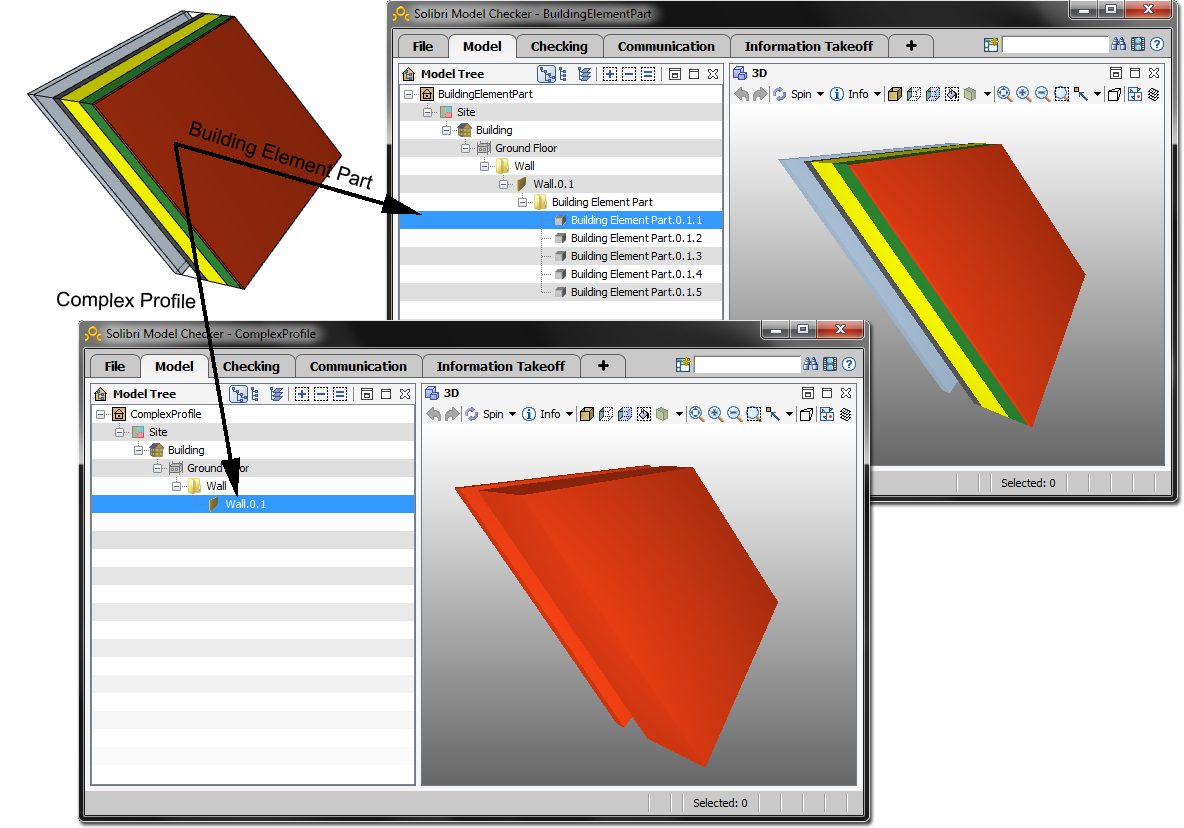

•Části stavebních prvků: Budou vytvořeny samostatné prvky s vlastní geometrií a informacemi o materiálu. Každému prvku je přiřazen IFC materiál nebo profil, který je v ARCHICADu zobrazen jedním stavebním materiálem (řezovou výplní).

•Profily: Složité tvary jsou převedené na jediný IFC prvek s profilovou geometrií a IFC materiálem. (Cílová aplikace nebude znát přesné pořadí jednotlivých prvků/povrchů.)

Poznámka: Na tuto volbu má vliv aktuální nastavení funkce “Částečného zobrazení konstrukce” (menu Dokument) prvků viditelných při exportu. Pokud například exportujete model v zobrazení “Pouze nosnou vrstvu”, nastavení “složitých profilů” nebude mít vliv na šikmou sendvičovou zeď, protože její nosnou vrstvu tvoří pouze jedna vrstva.

Prvky zahrnuté do operací s tělesy

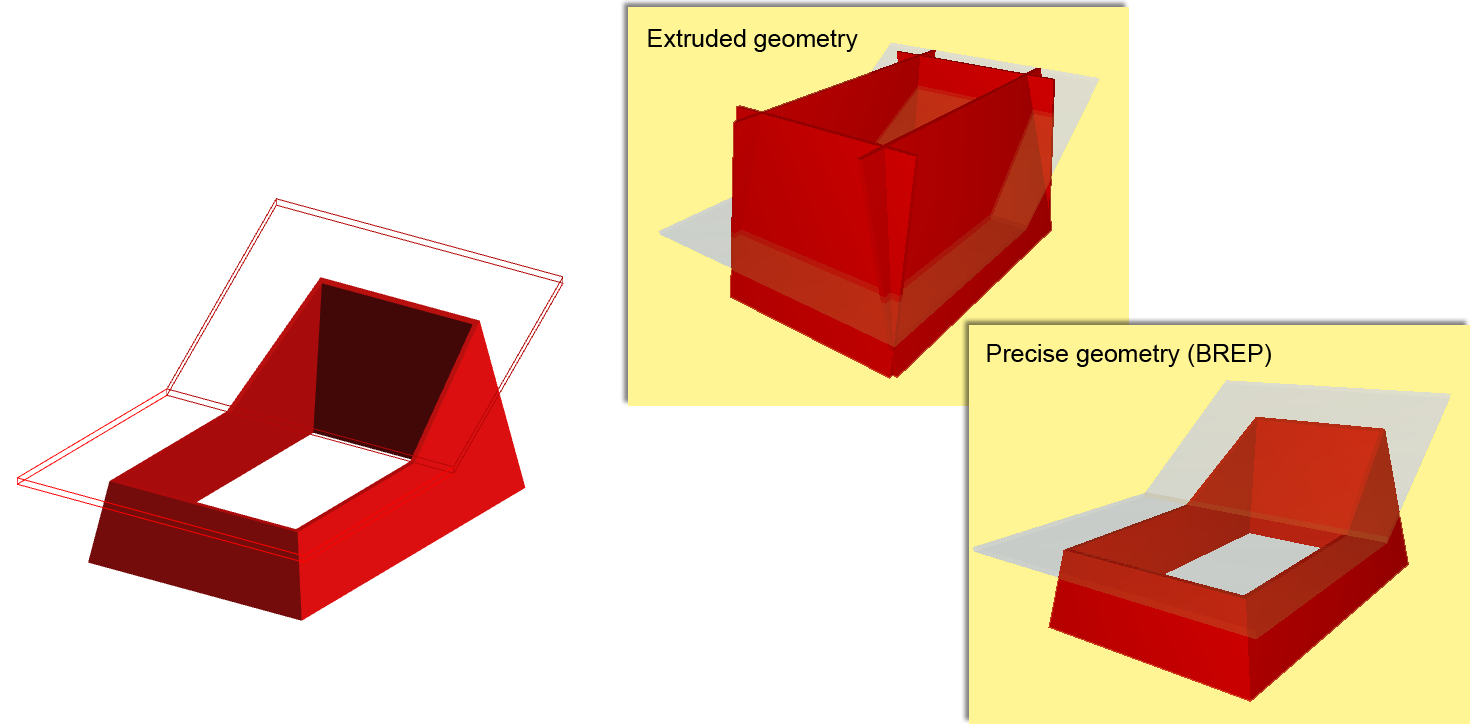

•Vytažená/rotační: Tato metoda zachová parametrické hodnoty (jako jsou tloušťka, výška, umístění referenční čáry nebo roviny). Vrstvy sendvičových konstrukcí není možné plně zachovat kvůli omezením ze standardu IFC. Některé speciální průřezy nebudou přeneseny.

Tento způsob nejčastěji používají programy pro statické posouzení, pro které jsou důležité parametry prvků a ne přesné úhly hran (např. šikmé hrany desek).

•BREP: Pomocí této metody můžete uložit přesnou geometrii prvků včetně jejich přesných průřezů a napojení. Nicméně parametry prvků budou ztraceny a BREP prvky (Boundary Representation) budou převedeny na needitovatelné. Tuto metodu použijte v procesu “referenčního modelu”.

Prvky s vazbami

•Vytažená/Rotační bez vazeb: Prvky budou exportovány bez průniků založených na prioritách, export díky tomu bude rychlejší. Tato volba je doporučena pro programy na konstrukční analýzu, pro které je vhodnější základní podoba prvků bez jejich detailních průniků.

•BREP: Prvky budou exportovány s jejich napojeními, aby byla zachována přesná geometrie.

Ukázka rozdílnosti těchto dvou metod exportu je níže:

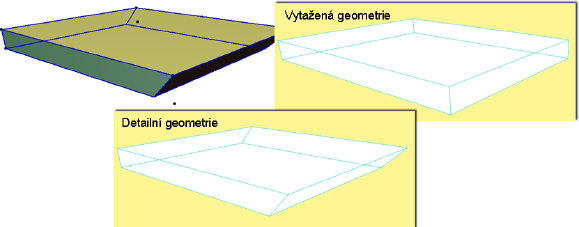

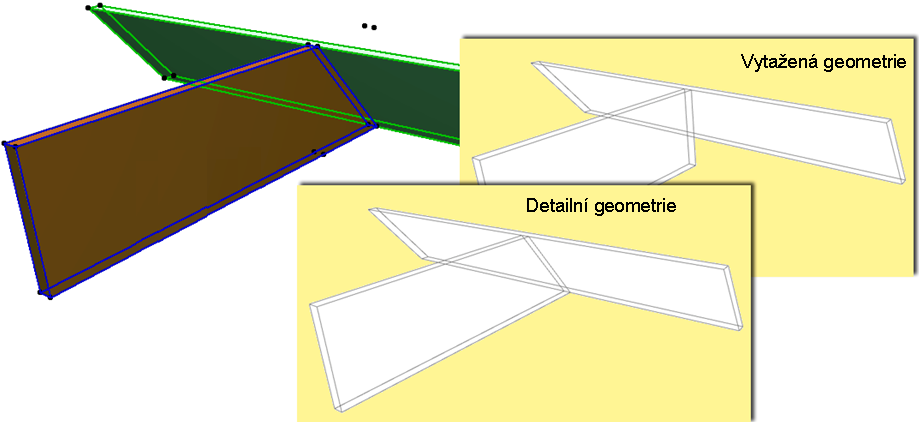

Desky se šikmými hranami

•Vytažená: Desky budou exportovány se svislými hranami (i když má původní prvek hrany šikmé).

•BREP: Desky budou exportovány s přesnou geometrií, včetně jejich šikmých hran.

Použijte geometrické metody starší verze jako v koordinačním zobrazení 1.0:

•Tuto volbu použijte, pokud jste si vytvořili vlastní definici zobrazení modelu na základě geometrické metody koordinačního zobrazení verze 1.0.

Geometrie IFC parcely

Vyberte způsob, jakým bude při exportu do IFC reprezentována geometrie parcely (sítě) ARCHICADu.

Prvky ARCHICADu budou považovány za prvky parcely, pokud jsou klasifikované jako IFC typ “IfcSite”. (Viz Mapování typů pro IFC export.)

Poznámka: Pokud používáte mapování podle typu prvků (namísto klasifikací), uložte prvek jako objekt s podtypem “IFC parcela”.

Vyberte jednu z následujících geometrických metod podle toho, kterou dokáže načíst cílová aplikace:

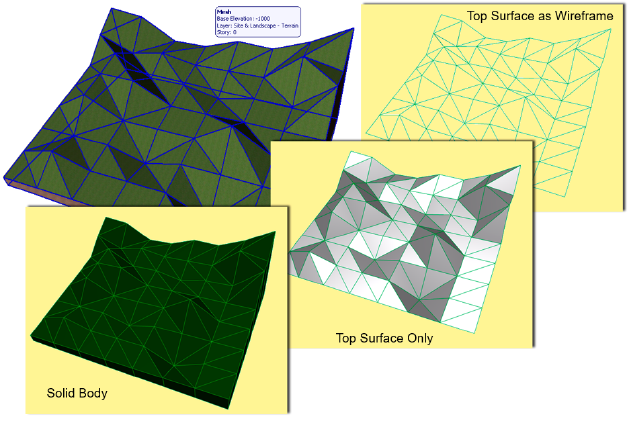

•Plná: Prvky budou reprezentovány jejich povrchovými plochami. Všechny povrchu budou roviny a všechny hrany úsečky.

•Pouze horní povrch: Budou zobrazeny pouze plochy horního povrchu.

•Drátěný horní povrch: Povrch bude zobrazen formou sítě (bodů a kontur).

Poznámka: ARCHICAD dokáže importovat všechny tři typy reprezentace IFC geometrie parcely.

Exportovat otvory konstrukcí jako samostatné prvky

Pro tento parametr se termínem “Otvory” rozumí veškeré prázdné objemy dveří, oken a střešních oken v cílových prvcích i všechny otvory v konstrukčních prvcích (např. trámech, deskách nebo střechách).

Poznámka: Otvory vytvořené pomocí operací s tělesy nebudou zohledněny.

V IFC tyto exportované otvory zachovají vazbu na hostitelské prvky (např. zeď) i dveře/okna/střešní okna.

Nastavte tento exportní parametr:

•Vždy: Otvory a prázdné objemy budou vždy exportovány jako samostatné prvky bez ohledu na metodu exportu hostitelského prvku (např. zdi).

–Příklad: Zeď s vloženým oknem je exportována do IFC s touto volbou. Výsledný IFC soubor obsahuje tři exportované prvky: zeď, okno a otvor okna (prázdný prostor). Jejich vzájemný vztah zůstal zachován. Exportovaný otvor/prázdný prostor není viditelný prvek modelu, je ale součástí hierarchie IFC souboru.

•Pouze vytažené/rotační prvky: Jako samostatné prvky budou exportovány pouze otvory prvků exportovaných jako vytažené/rotační. Prvky exportované s metodou BREP již v sobě otvory mají; v tomto případě tedy otvory nejsou exportované jako samostatné prvky.

–Příklad: Zeď s vloženým oknem je exportována do IFC s touto volbou. Zeď (na základě jiných nastavení převodu geometrie) bude převedena metodou BREP. “Otvory jako samostatné prvky” tedy nebudou použity. Výsledný IFC soubor obsahuje dva exportované prvky: zeď a okno navzájem nezávislé.

Umístit IFC parcelu na:

Pokud jste v ARCHICADu použili geodetický bod můžete nastavte počátek entity IFC parcely (její koordinační systém). (Viz také Použití geodetického bodu v ARCHICADu níže.)

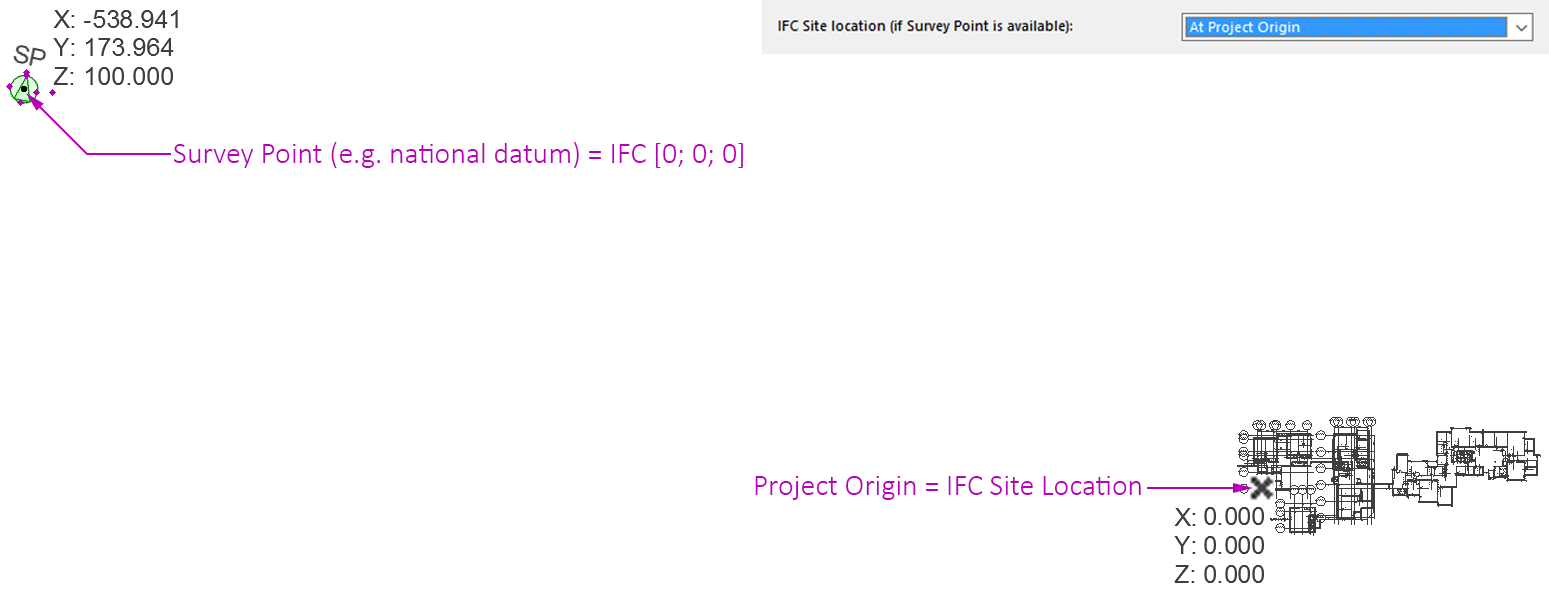

•Projektový počátek ARCHICADu: Umístěte IFC parcelu na počátek projektu, pokud pracujete poblíž projektového počátku ARCHICADu, přesto chcete souřadnice modelu nastavit relativně k národnímu souřadnicovému počátku (pomocí geodetického bodu). V takovém případě bude posun souřadnicového systému uložen v souboru IFC a neprojeví se na souřadnicích prvků. Viz následující ilustrace:

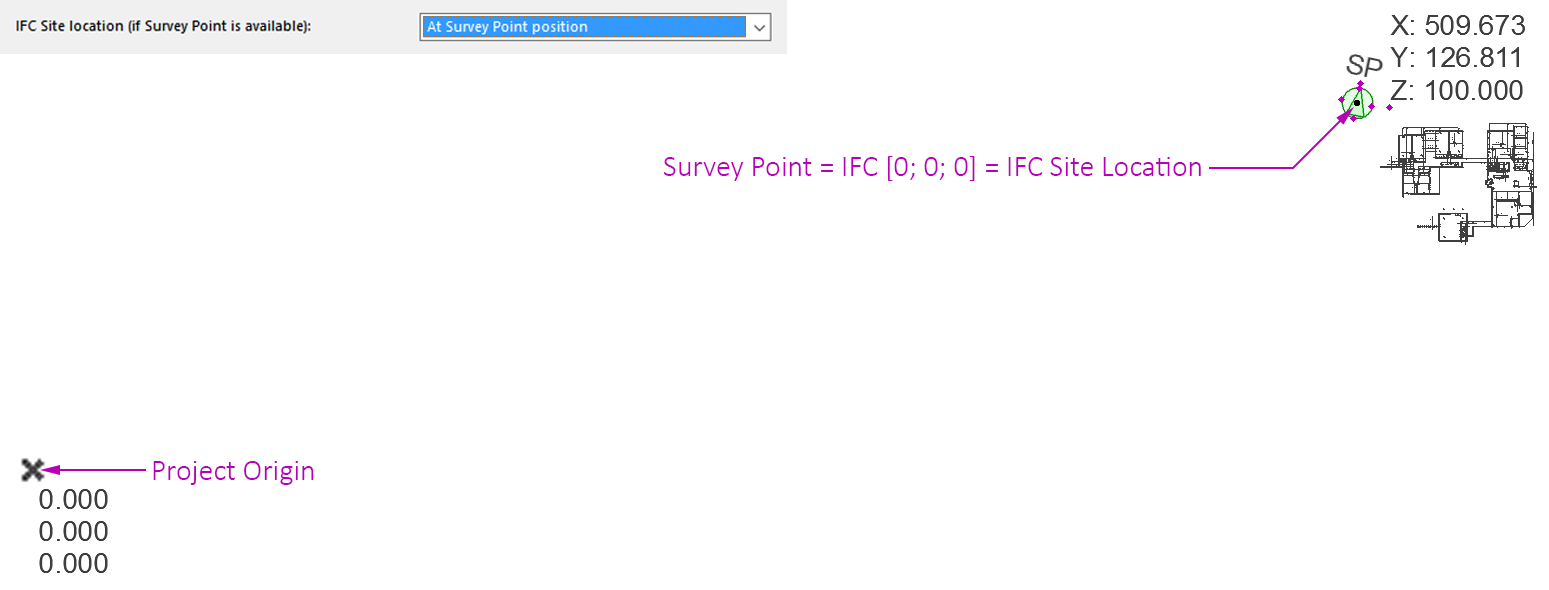

•Geodetický bod ARCHICADu: Entita IFC parcely bude umístěna do geodetického bodu. Tuto možnost použijte, pokud pracujete daleko od projektového počátku, ale nechcete přenášet tyto vzdálenosti do IFC souboru. Viz následující ilustrace:

Poznámka:

–Pokud projekt ARCHICADu neobsahuje geodetický bod, bude počátek koordinačního systému IFC modelu a IFC umístění parcely shodný s počátkem projektu ARCHICADu.

–Pokud je v projektu ARCHICADu více geodetických bodů (ačkoli doporučujeme používat pouze jeden), bude vždy použit první vložený. (V takovém případě se objeví varovná zpráva.)

–Program geodetický bod použije, i když není bod v aktuálním zobrazení viditelný (je ve skryté vrstvě)!

Použití geodetického bodu v ARCHICADu

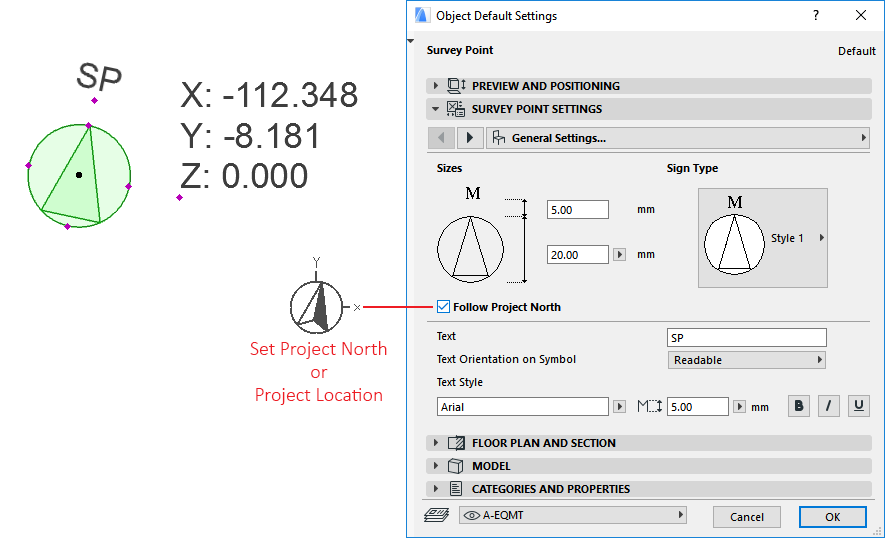

V ARCHICADu je dostupný objekt Geodetický bod, který můžete použít jako referenční bod pro přizpůsobení souřadnic modelu z jiného programu. V některých zemích je konkrétní referenční bod standardním požadavkem při vytváření modelu.

Umístění a natočení geodetického bodu definuje globální počátek (X=0, Y=0, Z=0) IFC modelu. Při umísťování bodu v ARCHICADu doporučujeme použít skutečný směr severu (použijte výchozí parametr “Převzít sever projektu”). Při exportu IFC modelu tento parametr definuje směr osy Y globálního souřadnicového systému.

Poznámka:

–V ARCHICADu je skutečný sever určen projektovým severem (Volby > Předvolby projektu > Umístění projektu)

–Geodetický bod je vytvořen při každém otevření IFC projektu. Při spojování IFC souboru je model importován a zarovnán podle geodetického bodu hostitelského projektu.

Více informací o geodetickém bodu ARCHICADu najdete v následujícím článku Help Centra: http://helpcenter.graphisoft.com/tips/open-bim/survey-point-is-now-supported-at-ifc-importexport/.

Mapování IFC umístění z ARCHICADu a Revitu

Hierarchické prvky ARCHICADu při exportu do IFC

Vyberte způsob, jakým mají být do IFC exportované lehké obvodové pláště, schodiště a zábradlí:

•Převést na jediný prvek: Prvek bude exportovaný jako jednotná IFC entita, ve které bude zahrnuta veškerá geometrie jednotlivých prvků. Původní hierarchické uspořádání prvku (např. schodiště a jeho jednotlivých komponentů) bude ztraceno.

•Zachovat hierarchii: Hierarchické uspořádání prvku a jeho elementů bude zachované.

Viz také Export hierarchických prvků z ARCHICADu ve formě IFC kontejnerů.
