Navigation dans le Gestionnaire de projet IFC : Attributs et Propriétés

Du côté droit du Gestionnaire de projet IFC s'affichent les Attributs IFC disponibles, les Propriétés groupées en Jeux de propriétés et les Références de classification de l'élément du projet sélectionné dans l'arborescence (en cas de sélection multiple, les données IFC de l'élément sélectionné en dernier sont affichées).

En tête de la liste, vous pouvez voir le nombre des éléments sélectionnés et éditables.

Les valeurs de Propriété IFC et d'Attribut peuvent être définies automatiquement à partir des propriétés, paramètres, quantités et paramètres d'Elément de bibliothèque ARCHICAD, conformément aux règles de Correspondance des propriétés configurées dans le Traducteur IFC pour exportation. Dans le Gestionnaire de projet IFC et dans les dialogues de paramétrage d'élément, ces valeurs sont affichées avec une icône en forme de chaîne (pour indiquer qu'une correspondance a été établie). Toutefois, leurs valeurs peuvent être modifiées au niveau des éléments en cas de besoin.

Voir Correspondance Propriétés pour exportation IFC.

L'affichage des Attributs et des Propriétés IFC dans le Gestionnaire de projet IFC inclut l'état des données :

•NOIR : peut être remplacé par une valeur personnalisée

•FLECHE ROUGE : Une valeur personnalisée est affichée avec une flèche rouge : cliquez sur la flèche pour rétablir la valeur originale.

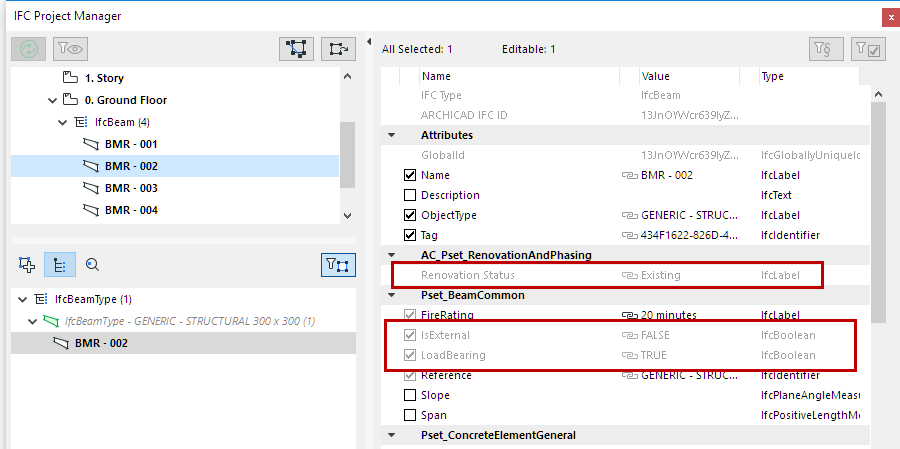

•GRIS : : ne peut être modifié ici, dans le Gestionnaire de projet IFC, mais à sa source seulement, d'où cette valeur ARCHICAD est issue. Les Propriétés affichées en gris ont une correspondance mais ne sont pas éditables, car elles correspondent entièrement à des paramètres ARCHICAD.

–Exemples : “Etat de rénovation” (identique à l'Etat de rénovation dans ARCHICAD), “Porteur” (identique à la Fonction structurelle dans ARCHICAD) et “EstExterne” (identique aux articles de la Catégorie position d'ARCHICAD).

Afficher les Propriétés du Traducteur de prévisualisation actif seulement

Utilisez le bouton de commande à bascule “Afficher Propriétés du Traducteur de prévisualisation actif seulement” pour les filtrer comme suit :

•si ce bouton est actif, vous n'afficherez que les données actuelles qui sont utilisées dans le projet (c'est-à-dire le contenu selon la prédéfinition de Correspondance des propriétés du Traducteur de prévisualisation).

•si ce bouton est inactif, les données affichées incluront, en plus des données de correspondance des propriétés, les nouvelles propriétés créées ici et dans les dialogues de paramétrage d'éléments, ainsi que les données personnalisées ajoutées pendant le processus d'importation.

Activer ce bouton peut être utile : si les réglages de Correspondance de propriétés correspondent à une norme ou à une exigence d'exportation spéciale (par ex. COBie), le fait d'afficher seulement les données prédéfinies rend bien plus facile la navigation parmi les très nombreuses données IFC.

Remarque : A l'exportation, le Traducteur IFC spécifie si seules devront être incluses les données définies dans le préréglage Correspondance des propriétés pour exportation IFC ou toutes les données IFC.

Voir Correspondance Propriétés pour exportation IFC.

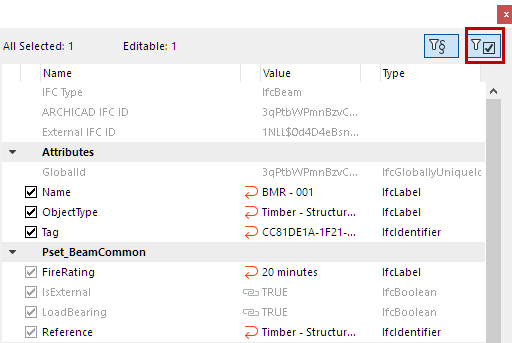

Afficher articles ayant des valeurs seulement

Utilisez cette commande à bascule pour n'afficher que les données possédant des valeurs associées.

Remarque : Les Propriétés dont le champ est vide alors que la case à cocher correspondante est active sont considérées comme possédant une valeur associée.
