Χρήση Ριζόχαρτων προς Αποφυγή Αλληλοτομιών

Μπορείτε να χρησιμοποιείτε τα Ριζόχαρτα για να ελέγχετε τις αλληλοτομίες στοιχείου. Για να επιτευχθεί αυτό, μπορείτε να αλλάζετε τους αριθμούς Ομάδας Αλληλοτομίας Ριζόχαρτου στις Ρυθμίσεις Ριζόχαρτων.

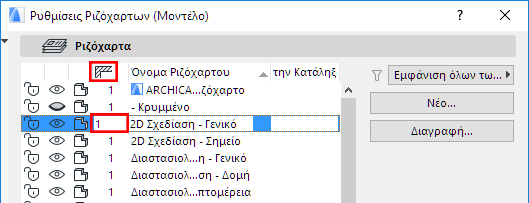

Οι αριθμοί κάτω από το εικονίδιο αλληλοτομία του πάνελ Ριζόχαρτα (Έγγραφο > Ριζόχαρτα > Ρυθμίσεις Ριζόχαρτων), υποδεικνύουν τον αριθμό της ομάδας αλληλοτομίας των στοιχείων του ριζόχαρτου που ανήκουν.

Η αλληλοτομία στοιχείων που ανήκουν στην ίδια Ομάδα Αλληλοτομίας Ριζόχαρτου συνδέονται μεταξύ τους, εφόσον έχουν σχεδιαστεί σωστά. Στοιχεία σε διαφορετική Ομάδα Αλληλοτομίας Ριζόχαρτου δεν συνδέονται.

Σημείωση: Οι αριθμοί Αλληλοτομίας Ριζόχαρτου δεν έχουν καμία σχέση με τις προτεραιότητες των στοιχείων, απλώς χρησιμεύουν ως ετικέτες ή δείκτες (π.χ. 1 ή 2) για την ομαδοποίηση στοιχείων.

Σημείωση: Δύο στοιχεία που ανήκουν και τα δύο στην ομάδα αλληλοτομίας 0 ΔΕΝ θα αλληλοτμηθούν.

Μόνο εκείνα τα στοιχεία που βρίσκονται στην ίδια ομάδα αλληλοτομίας θα συνδέονται μεταξύ τους.

Εξ ορισμού, κάθε ριζόχαρτο είναι ρυθμισμένο στην Ομάδα 1, ώστε όλα τα τεμνόμενα στοιχεία να ενωθούν σύμφωνα με τους κανόνες ομαλής σύνδεσης του ARCHICAD.

Μπορείτε, εάν θέλετε, να αποφύγετε αυτή τη σύνδεση - για παράδειγμα, για να δείξετε τις λεπτομέρειες των σύνθετων τοίχων που δεν είναι συνδεδεμένοι. Σε αυτή την περίπτωση, τοποθετήστε τους συνδεόμενους τοίχους σε διαφορετικά ριζόχαρτα και στη συνέχεια δώστε σε ένα από αυτά τα ριζόχαρτα έναν διαφορετικό Αριθμό Ομάδας Αλληλοτομίας.

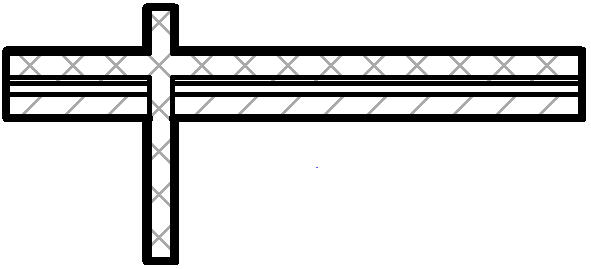

Ριζόχαρτα Τοίχων με Ίδιους Αριθμούς Ομάδας Αλληλοτομίας

Σχετικό Θέμα:

Εξάλειψη Γραμμής Μεταξύ Στοιχείων Μοντέλου

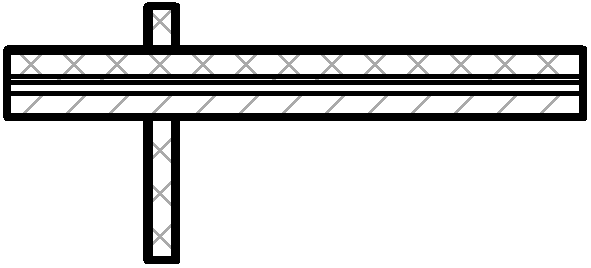

Ριζόχαρτα Τοίχων με Διαφορετικούς Αριθμούς Ομάδας Αλληλοτομίας

Σημείωση αναφορικά με την Αλληλοτομία σε Κρυφά Ριζόχαρτα: Στοιχεία που διαθέτουν ίδιες ομάδες αλληλοτομίας θα διασταυρώνονται, ακόμα και αν ένα από τα ριζόχαρτα είναι μη ορατό. Αυτό μπορεί να οδηγήσει σε γραμμές που “λείπουν”, οι οποίες υποδεικνύουν μία αλληλοτομία με ένα στοιχείο που βρίσκεται σε μη ορατό ριζόχαρτο. Για να το αποφύγετε, πηγαίνετε στις Ρυθμίσεις Ρ/χαρτων, επιλέξτε ένα από τα ριζόχαρτα και αντιστοιχήστε το σε οποιαδήποτε διαφορετική ομάδα αλληλοτομίας.

Εξαίρεση για την ομάδα 0: Δύο στοιχεία που βρίσκονται στην ομάδα αλληλοτομίας 0 (είτε βρίσκονται στο ίδιο, είτε σε διαφορετικά ριζόχαρτα) ΔΕΝ θα διασταυρώνονται.
