Αλληλοτομίες και Συνδέσεις Συγκεκριμένων Στοιχείων
Δείτε τα ακόλουθα τμήματα για ιδιαιτερότητες των αλληλοτομιών στοιχείων:
Τοίχος-Δοκός / Τοίχος-Υποστύλωμα / Υποστύλωμα-Πλάκα / Υποστύλωμα-Δοκός, Τοίχος-Πλάκα
Αλληλοτομία Τοίχου-Πλάκας: Τελειώματα Πλάκας και Κατώφλια Ανοιγμάτων
Αλληλοτομίες με εμπλοκή Κελύφους, Στέγης ή Μορφής
Αλληλοτομίες Στοιχείων της Ίδιας Προτεραιότητας
Εξάλειψη Γραμμής Μεταξύ Στοιχείων Μοντέλου
Αλληλοτομίες Πλαισίου Τοιχοπετάσματος
•Απαιτεί αλληλοτομία Γραμμών Αναφοράς
Για συνδέσεις Τοίχου με Τοίχο, δεν είναι αρκετό να συγκρούονται οι όγκοι τους: πρέπει να τέμνονται και οι γραμμές αναφοράς τους. Το στοιχείο (ή η στρώση) με Δομικό Υλικό μεγαλύτερης προτεραιότητας, θα "κόψει" εκείνο το στοιχείο (ή την στρώση) που έχει μικρότερη προτεραιότητα.
•Σειρά Σύνδεσης για Ίσης Προτεραιότητας Τοίχους
Όταν συναντώνται δύο Τοίχοι ίδιας προτεραιότητας (τέμνονται οι γραμμές αναφοράς τους), χρησιμοποιήστε τη Σειρά Σύνδεσης για να ελέγξετε τη σύνδεση σε επίπεδο στοιχείου.
Ρυθμίστε τη Σειρά Σύνδεσης στο Πάνελ Μοντέλο των Ρυθμίσεων Τοίχου.
Απαιτεί Σύγκρουση Γεωμετρίας ή Αλληλοτομία Γραμμών Αναφοράς.

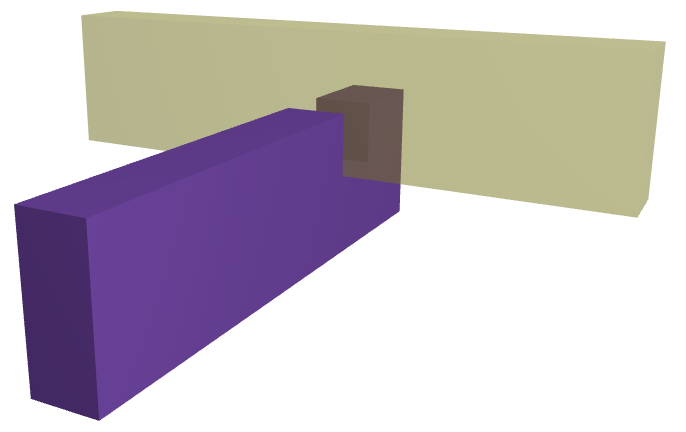

Για μέγιστη ευελιξία στις αλληλοτομίες Δοκού με Δοκό, βεβαιωθείτε ότι οι γραμμές αναφοράς τους τέμνονται. Σε αυτή την περίπτωση, οι Δοκοί δεν είναι απαραίτητο να συγκρούονται πραγματικά. Οι Δοκοί θα τεντωθούν μόνες τους κατά μήκος των γραμμών αναφοράς τους.

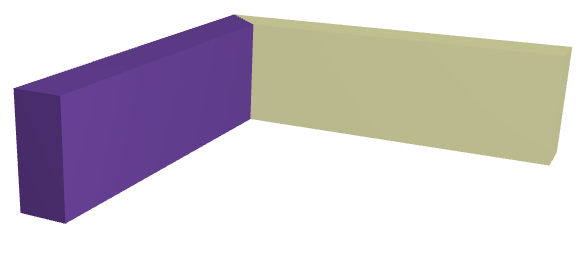

Μπορείτε επίσης να συνδέσετε δοκούς με απλή επαφή τους, ακόμα και όταν οι γραμμές αναφοράς τους δεν τέμνονται. Ωστόσο, σε αυτή την περίπτωση οι Δοκοί θα επεκταθούν μέχρι να συναντήσει η μία γραμμή αναφοράς την άλλη και δεν θα συνεχίσουν να εκτείνονται περαιτέρω, κατά μήκος των γραμμών αναφοράς τους. Το στοιχείο (ή η στρώση) με Δομικό Υλικό μεγαλύτερης προτεραιότητας, θα "κόψει" εκείνο το στοιχείο (ή την στρώση) που έχει μικρότερη προτεραιότητα.
Όταν συναντώνται δύο Δοκοί ίδιας προτεραιότητας (τέμνονται οι γραμμές αναφοράς τους), χρησιμοποιήστε τη Σειρά Σύνδεσης για να ελέγξετε τη σύνδεση (δείτε παρακάτω).

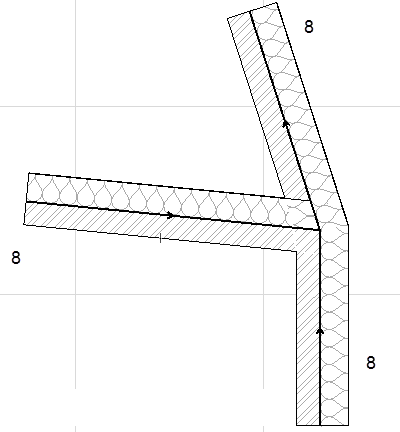

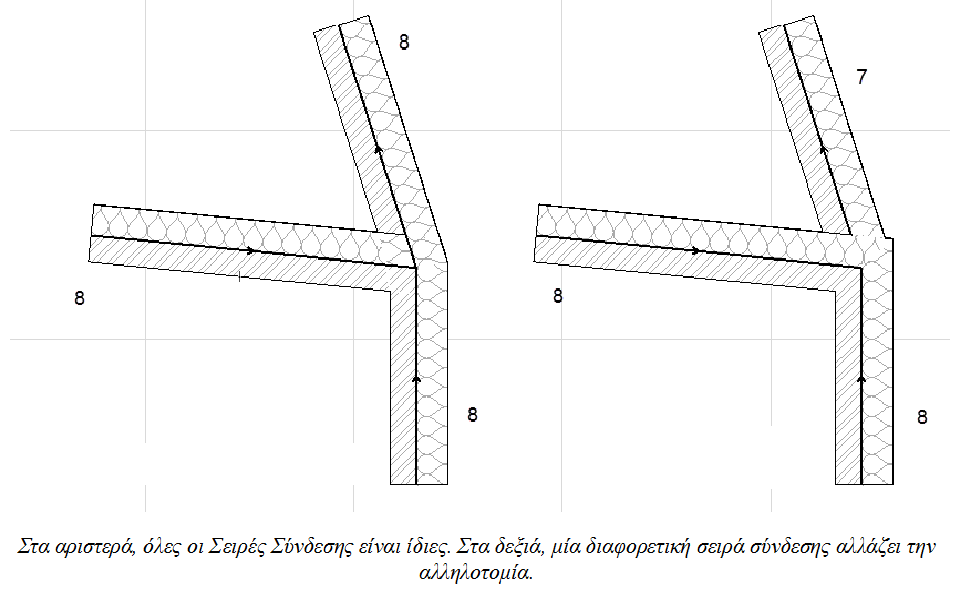

Όταν 3 ή περισσότεροι Τοίχοι ή Δοκοί συναντώνται σε έναν κόμβο, ο κόμβος θεωρείται ως ομάδα που αποτελείται από αρκετές δίοδες συνδέσεις. Η σειρά σύνδεσής τους εξαρτάται από τη Σειρά Σύνδεσης κάθε στοιχείου.
Ρυθμίστε τη Σειρά Σύνδεσης στην Παλέτα Πληροφοριών ή στο Πάνελ Μοντέλο των Ρυθμίσεων του Τοίχου ή της Δοκού.
Τοίχος-Δοκός / Τοίχος-Υποστύλωμα / Υποστύλωμα-Πλάκα / Υποστύλωμα-Δοκός, Τοίχος-Πλάκα
Απαιτείται Σύγκρουση Γεωμετρίας.
Το στοιχείο (ή η στρώση) με Δομικό Υλικό μεγαλύτερης προτεραιότητας, θα "κόψει" εκείνο το στοιχείο (ή την στρώση) που έχει μικρότερη προτεραιότητα.

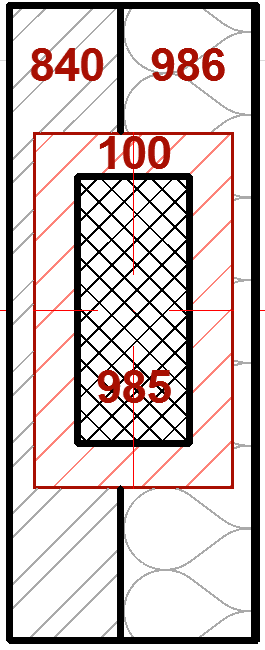

Εξαίρεση για αλληλοτομίες Υποστυλώματος με Περιβολή και Σύνθετων Τοίχων:
Κατά την τοποθέτηση ενός Υποστυλώματος “με Περιβολή” που τέμνει έναν σύνθετο Τοίχο, το Υποστύλωμα θα εισχωρήσει στις στρώσεις πυρήνα του σύνθετου Τοίχου, ανεξαρτήτως προτεραιότητας στρώσης.
Περιβάλλουσες στρώσεις Τοίχου θα προστεθούν στην επικάλυψη υποστυλώματος στο 3D. Ωστόσο, δεν θα υπολογίζονται στις λίστες.
Αλληλοτομία Τοίχου-Πλάκας: Τελειώματα Πλάκας και Κατώφλια Ανοιγμάτων
Μία ειδική περίπτωση αναφέρεται στη δυνατότητα συνέχειας των τελειωμάτων μεταξύ δωματίων, σε σχέση με το κατώφλι των εσωτερικών ανοιγμάτων.
Όταν ένα Άνοιγμα (Πόρτα ή Παράθυρο) ενός Τοίχου είναι συνεπίπεδο με την άνω επιφάνεια μίας Πλάκας, τότε οι στρώσεις-τελειώματα της Πλάκας θα διαπερνούν τον Τοίχο, ανεξάρτητα από την προτεραιότητα διασταύρωσης της στρώσης (καθ' όλη τη στρώση πυρήνα της Πλάκας). Εάν το Άνοιγμα δεν είναι συνεπίπεδο με την Πλάκα, τότε εφαρμόζονται οι κανονικές συνδέσεις, βάσει προτεραιοτήτων.

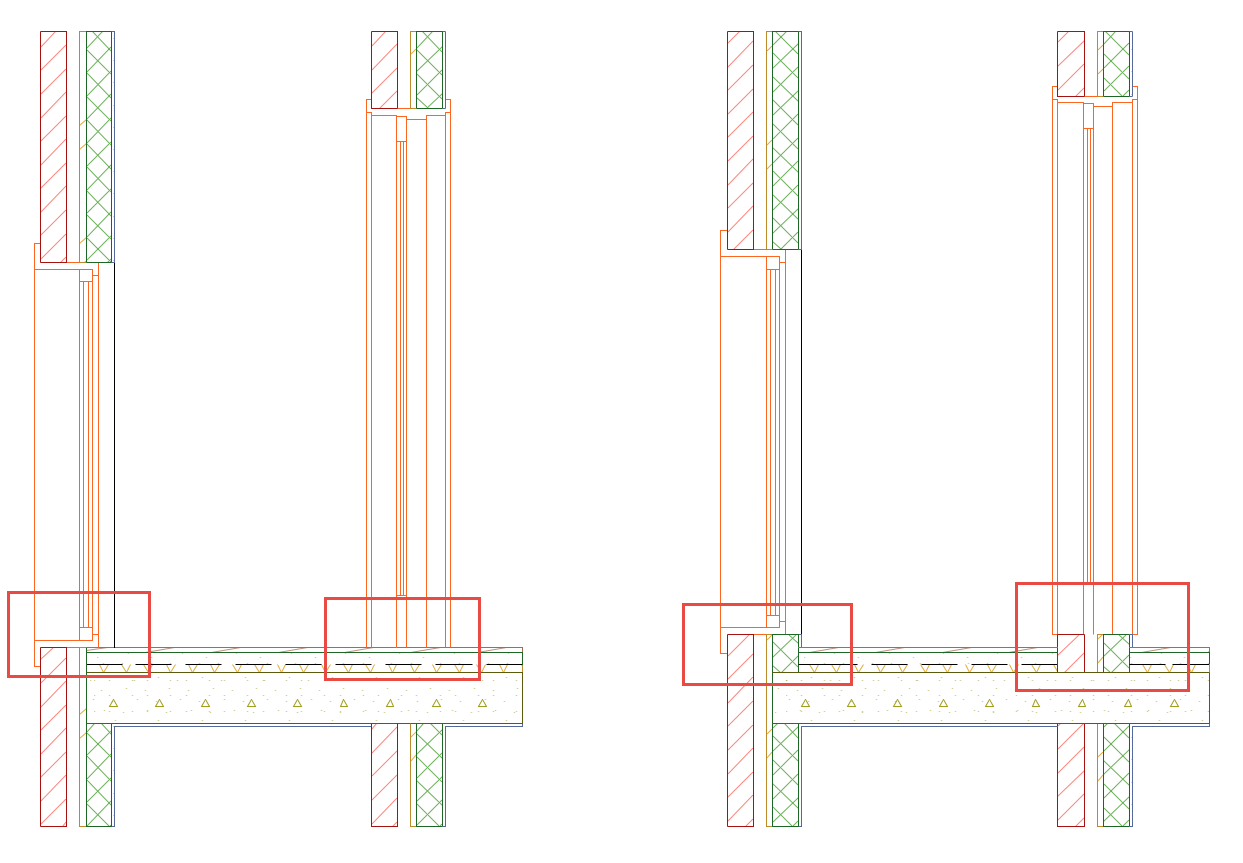

Στην εικόνα:
Αριστερά: Το Παράθυρο και η Πόρτα είναι συνεπίπεδα με την άνω επιφάνεια της Πλάκας. Ως εκ τούτου, η στρώση-τελείωμα της Πλάκας δεν δημιουργεί διασταυρώσεις, βάσει προτεραιότητας, με τις στρώσεις του Τοίχου. Με αποτέλεσμα, η στρώση-τελείωμα της Πλάκας να παραμένει συνεχής.
Δεξιά: Το Παράθυρο και η Πόρτα δεν είναι συνεπίπεδα (βρίσκονται πιο ψηλά από την Πλάκα), επομένως εφαρμόζονται οι κανονικές συνδέσεις, βάσει προτεραιοτήτων, μεταξύ των στρώσεων της Πλάκας και του Τοίχου.
Αλληλοτομίες με εμπλοκή Κελύφους, Στέγης ή Μορφής
Απαιτείται Σύγκρουση Γεωμετρίας και εντολή για Περικοπή ή για Συγχώνευση.
Εάν η αλληλοτομία συμπεριλαμβάνει ένα Κέλυφος, μία Στέγη ή μία Μορφή, πρέπει να χρησιμοποιήσετε την εντολή Σχεδίαση > Σύνδεση > Συγχώνευση Στοιχείων για να πετύχετε σωστές αλληλοτομίες.
Εάν ένα Κέλυφος ή μία Στέγη ενεργεί ως στοιχείο περικοπής (Σχεδίαση > Σύνδεση > Περικοπή Στοιχείων από Στέγη/Κέλυφος) θα συγχωνευτεί με το στοιχείο που περικόπηκε και δεν χρειάζεται να χρησιμοποιήσετε την εντολή Συγχώνευση Στοιχείων για να πετύχετε σωστές αλληλοτομίες.
Στη συγχώνευση, το στοιχείο (ή η στρώση) με Δομικό Υλικό μεγαλύτερης προτεραιότητας, "κόβει" εκείνο το στοιχείο (ή την στρώση) που έχει μικρότερη προτεραιότητα.
Περικοπή Στοιχείων από Στέγη ή Κέλυφος
Συγχώνευση Στοιχείων: Στέγες, Κελύφη, Μορφές
Αλληλοτομίες Στοιχείων της Ίδιας Προτεραιότητας

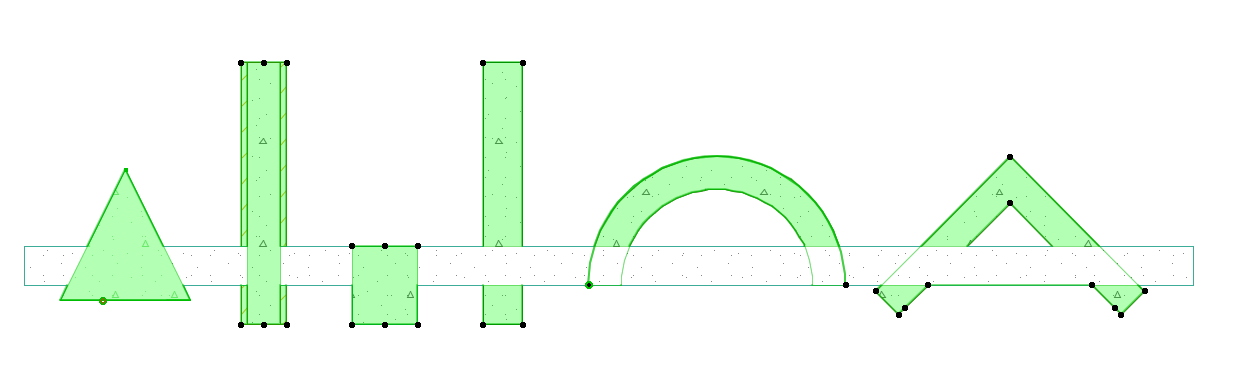

Όταν αλληλοτέμνονται διάφορα κατασκευαστικά στοιχεία τα οποία έχουν την ίδια προτεραιότητα αλληλοτομίας (για παράδειγμα, στοιχεία που έχουν το ίδιο δομικό υλικό), θα επικρατήσει η ακόλουθη σειρά αλληλοτομίας:
Μορφή > Υποστύλωμα > Δοκός > Πλάκα > Τοίχος > Κέλυφος > Στέγη > Ανάγλυφο
Εξάλειψη Γραμμής Μεταξύ Στοιχείων Μοντέλου
Εάν δύο στοιχεία (ίδιου ή διαφορετικού τύπου κατασκευαστικά στοιχεία) συναντώνται σε μία άποψη μοντέλου, όπως Τομή, Όψη και 3D Έγγραφο, τότε εφαρμόζονται οι εξής κανόνες εξάλειψης γραμμής.
Σημειώσεις:
–Αυτοί οι κανόνες δεν εφαρμόζονται στην Κάτοψη, όπου όλες οι γραμμές τους θα σχεδιαστούν. Για να προσδιορίσετε ποια γραμμή είναι ορατή, μπορείτε να χρησιμοποιήσετε τη Σειρά Εμφάνισης. Δείτε: Σειρά Εμφάνισης.
–Για Σύνθετα και Σύμπλοκα στοιχεία, ο έλεγχος γραμμής είναι προσαρμόσιμος από τον χρήστη στους διαλόγους ρυθμίσεων χαρακτηριστικού.
Οι εξής κανόνες εφαρμόζονται σε κατασκευαστικά στοιχεία όταν αποκόπτονται:
•Ίδιο Δομικό Υλικό: Αμφότερες οι γραμμές θα εξαλειφθούν, και τα ράστερ θα συγχωνευτούν οπτικά
•Ίδιο Ράστερ αλλά διαφορετικά Δομικά Υλικά, ή Διαφορετικά Δομικά Υλικά: Η μία γραμμή θα εξαλειφθεί, βάσει των ακόλουθων κανόνων:
–Διαφορετικό Πάχος Γραμμής: Η γραμμή με την παχύτερη πένα θα παραμείνει, ανεξαρτήτως Τύπου Γραμμής
–Ίδιο Πάχος Γραμμής, διαφορετικοί Τύποι Γραμμής: Η συνεχής γραμμή θα διατηρηθεί, και οι άλλες γραμμές εξαλείφονται.

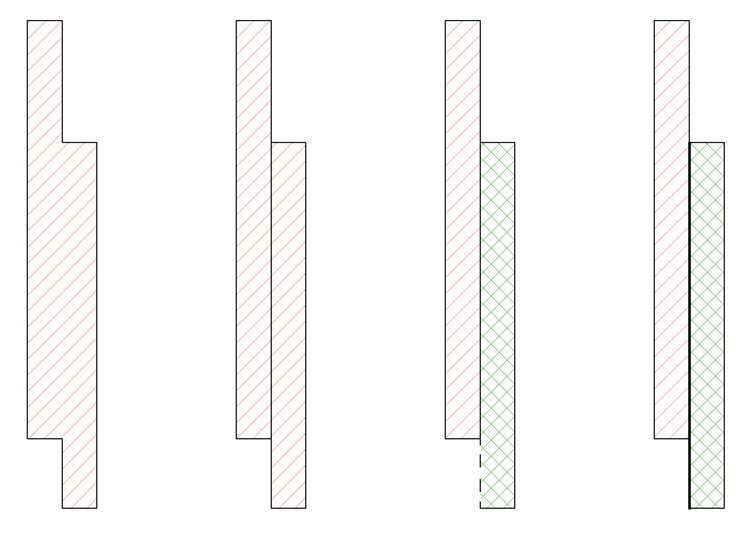

Τοίχοι σε Τομή - από αριστερά:
Ίδιο Δομικό Υλικό, Διαφορετικά Δομικά Υλικά αλλά ίδιο Ράστερ Τεμνομένων
Συνεχής Γραμμή - Διακεκομμένη Γραμμή, Συνεχείς Γραμμές (διαφορετικά πάχη Γραμμής)
Εάν το ένα ή και τα δύο στοιχεία δεν χρησιμοποιούν Δομικό Υλικό (π.χ. δύο αντικείμενα), η ανωτέρω λογική εφαρμόζεται στα Ράστερ Τεμνομένων (σε αντίθεση με τα Δομικά Υλικά). Επομένως, πανομοιότυπα Ράστερ Τεμνομένων μεταξύ δύο αντικειμένων εξαλείφουν και τις δύο γραμμές.

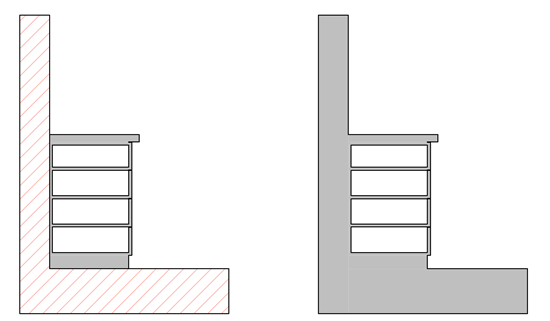

Τοίχος/Πλάκα και Ντουλάπι Κουζίνας σε Τομή - από αριστερά:
Το Ντουλάπι έχει διαφορετικό Ράστερ Τεμνομένων, Το Ντουλάπι έχει το ίδιο Ράστερ Τεμνομένων.
•Εάν θέλετε να διατηρηθεί η γραμμή διαίρεσης, αλλάξτε τον αριθμό Ομάδας Αλληλοτομίας Ριζόχαρτου ενός από τα στοιχεία.
Δείτε: Χρήση Ριζόχαρτων προς Αποφυγή Αλληλοτομιών.
Σε Όψεις και 3D απόψεις, οι γραμμές διαίρεσης μεταξύ δύο στοιχείων θα εξαλείφονται πάντα, όταν:
•έχουν την ίδια επιφάνεια, και
•οι επιφάνειες είναι συνεπίπεδες.

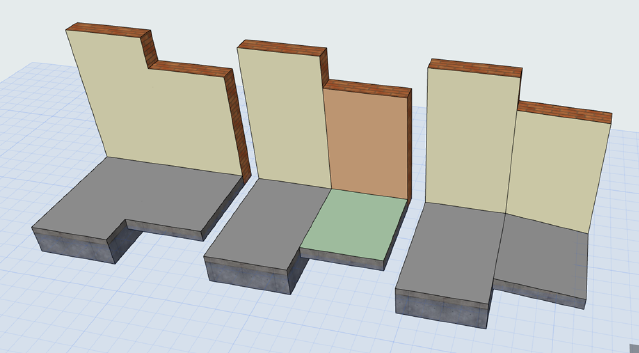

Τοίχοι/Πλάκα/Στέγη σε 3D - από αριστερά: Ίδια Επιφάνεια, συνεπίπεδες. Διαφορετικές Επιφάνειες, συνεπίπεδες. Ίδιες Επιφάνειες, σε διαφορετικά επίπεδα
