Τροποποίηση Κεκλιμένων Τοίχων και Υποστυλωμάτων
Οι κεκλιμένοι τοίχοι και τα υποστυλώματα μπορούν να τεντωθούν και/ή να τροποποιηθεί η γωνία κλίσης τους με εντολές της ΜικροΠαλέτας σε Απόψεις 3D και Τομής. (Τα Υποστυλώματα μπορούν να τροποποιηθούν και στην Κάτοψη).
Στο 3D, μπορείτε:

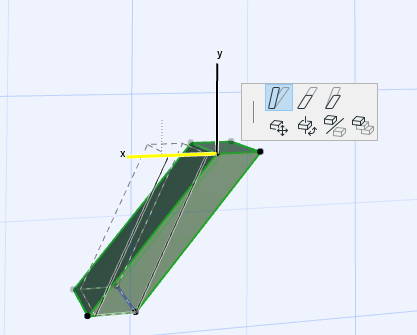

•Να δώσετε κλίση σε έναν τοίχο/υποστύλωμα ή να αλλάξετε τη γωνία κλίσης ενός κεκλιμένου τοίχου/υποστυλώματος, επιλέγοντας ένα γωνιακό σημείο του τοίχου ή το κέντρο του άνω επιπέδου του υποστυλώματος και μετατοπίζοντάς το στο οριζόντιο επίπεδο. (Χρησιμοποιήστε την Αλλαγή Γωνίας της ΜικροΠαλέτας).
Σημείωση: Δεν μπορείτε να δώσετε κλίση σε ένα τοίχο που η γραμμή αναφοράς του είναι κεντρική.

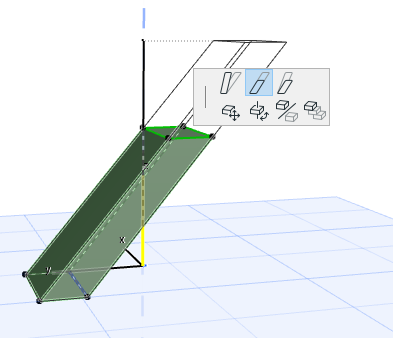

•Να κάνετε Συστολή/Διαστολή ενός κεκλιμένου τοίχου/υποστυλώματος μετατοπίζοντας την άνω ή την κάτω ακμή του κατά μήκος του επιπέδου του τοίχου. Χρησιμοποιήστε τη Συστολή/Διαστολή λοξού ύψους (τοίχοι) ή τη Συστολή/Διαστολή ύψους με σταθερή γωνία (υποστυλώματα) της ΜικροΠαλέτας).

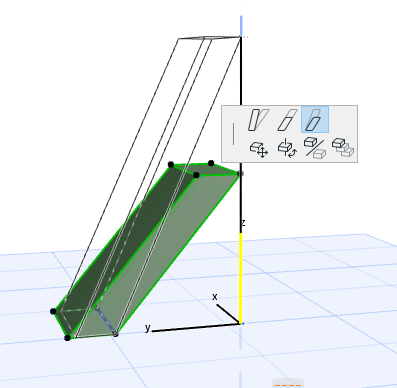

•Να κάνετε κατακόρυφη Συστολή/Διαστολή ενός κεκλιμένου τοίχου/υποστυλώματος. (Χρησιμοποιήστε το Συστολή/Διαστολή Ύψους από τη ΜικροΠαλέτα). Κατά την αλλαγή του ύψους τοίχου, το πάχος τοίχου παραμένει το ίδιο αλλά η γωνία κλίσης του προσαρμόζεται αναλόγως.
Στην Τομή, μπορείτε να χρησιμοποιείτε τις ίδιες λειτουργίες. (Η “Αλλαγή Γωνίας Κλίσης” είναι δυνατή μόνον όταν η γραμμή αναφοράς του τοίχου είναι κάθετη στη γραμμή τομής). Στην Τομή, το πεδίο "Απόσταση" του Ιχνηλάτη παρέχει έναν τρόπο επεξεργασίας της κλίσης του τοίχου, χρησιμοποιώντας την απόκλισή του (δηλ. την Απόσταση).

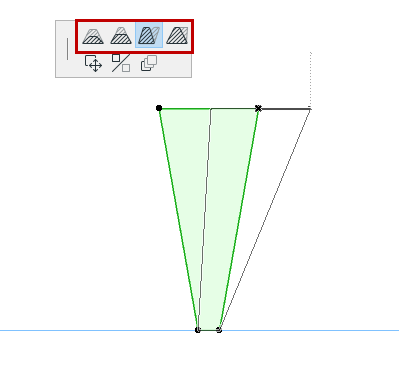

Επεξεργασία Διπλά Κεκλιμένου Τοίχου
Μπορείτε να επεξεργαστείτε διπλά κεκλιμένους τοίχους στο 3D ή στην Τομή με τέσσερις διαφορετικούς τρόπους:
Επεξεργασία Κεκλιμένου Υποστυλώματος

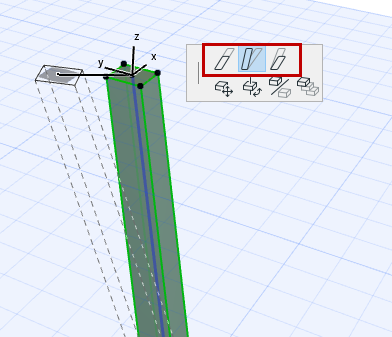

Μπορείτε να τροποποιήσετε γραφικά τη γωνία κλίσης των Υποστυλωμάτων στην Κάτοψη και στο 3D.
