Χρησιμοποιήστε το εργαλείο Υποστύλωμα για τη δημιουργία νέων υποστυλωμάτων στην Κάτοψη ή στο 3D Παράθυρο.
Από τις Ρυθμίσεις Υποστυλώματος επιλέξτε τα επιθυμητά χαρακτηριστικά και τη γεωμετρία του υποστυλώματος και κάντε κλικ για να τοποθετήσετε το υποστύλωμα στη μελέτη.
Μετά την τοποθέτηση, μπορείτε να κάνετε συστολή/διαστολή του ύψους ενός υποστυλώματος στο 3D παράθυρο.
Δείτε: Συστολή/Διαστολή Ύψους.

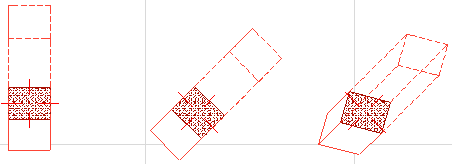

Μέθοδοι Τοποθέτησης Υποστυλώματος
Στην Παλέτα Πληροφοριών διατίθενται τρεις Γεωμετρικές Μέθοδοι (μέθοδοι εισαγωγής) για την τοποθέτηση Υποστυλωμάτων:
•Απλό: Τοποθέτηση του Υποστυλώματος με ένα κλικ. Ο άξονας του Υποστυλώματος θα προβάλλεται στην Κάτοψη.
•Με Στροφή: Το πρώτο κλικ καθορίζει τη θέση του Σημείου Αγκύρωσης του Υποστυλώματος στη Βάση του, το δεύτερο θα καθορίσει τη γωνία στροφής του γύρω από έναν κατακόρυφο άξονα.
•Περιστρεφόμενο: Αν το υποστύλωμα είναι σύμπλοκο και/ή κεκλιμένο, η διαδικασία τοποθέτησης αυτής της μεθόδου εισαγωγής αποτελείται από τρία βήματα: 1ο, κάντε κλικ για να τοποθετήσετε το υποστύλωμα. 2ο, περιστρέψτε το γύρω από τον κατακόρυφο άξονά του και κάντε κλικ. 3ο, περιστρέψτε το γύρω από τον δικό του, κεκλιμένο άξονα (δηλ. ορίστε τη γωνία στροφής) και κάντε κλικ για να ολοκληρωθεί.
Σχεδίαση ενός Κεκλιμένου Υποστυλώματος

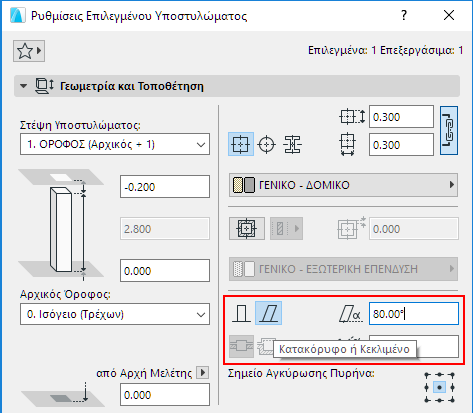

Από τις Ρυθμίσεις Υποστυλώματος, επιλέξτε το εικονίδιο Κεκλιμένο και εισάγετε μία γωνία κλίσης σε μοίρες.
Από την Παλέτα Πληροφοριών διαλέξτε μία Μέθοδο Τοποθέτησης και τοποθετήστε το Υποστύλωμα.
Δείτε: Μέθοδοι Τοποθέτησης Υποστυλώματος.
Δείτε επίσης: Τροποποίηση Κεκλιμένων Τοίχων και Υποστυλωμάτων.
