Οι Σφραγίδες Χώρων είναι ‘έξυπνα’ παραμετρικά GDL Αντικείμενα των οποίων η εμφάνιση, το περιεχόμενο και η συμπεριφορά τους μπορούν να προσαρμοστούν στους τοπικούς αρχιτεκτονικούς κανονισμούς. Βρίσκονται στη BΙΒΛΙΟΘHKH.
Το αντικείμενο σφραγίδας χώρου που ορίσατε για τον χώρο σας εξαρτάται από τη Χρήση Χώρου που έχετε επιλέξει.
Δείτε: Χρήσεις Χώρων.
Κάθε σφραγίδα Χώρου περιέχει πληροφορίες για τον Χώρο, όπως το όνομά του, τον αριθμό, το εμβαδόν και άλλες προαιρετικές παραμέτρους. Το περιεχόμενο της Σφραγίδας Χώρου εξαρτάται από τις παραμέτρους που έχετε καθορίσει στο Πάνελ Σφραγίδα Χώρου του διαλόγου Ρυθμίσεις Χώρου.
Δείτε: Ρυθμίσεις Εργαλείου Χώρος.

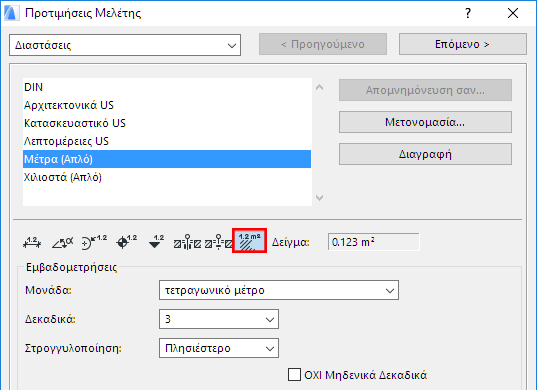

Σημείωση: Για να ρυθμίσετε τις μονάδες εμφάνισης του Εμβαδού Χώρου σε αυτήν τη Σφραγίδα Χώρου, χρησιμοποιήστε το Επιλογές > Προτιμήσεις Μελέτης > Διαστάσεις και επιλέξτε μονάδες Εμβαδομέτρησης.
2D Εμφάνιση των Σφραγίδων Χώρου
Εξ ορισμού, οι Σφραγίδες Χώρων εμφανίζονται στην Κάτοψη.

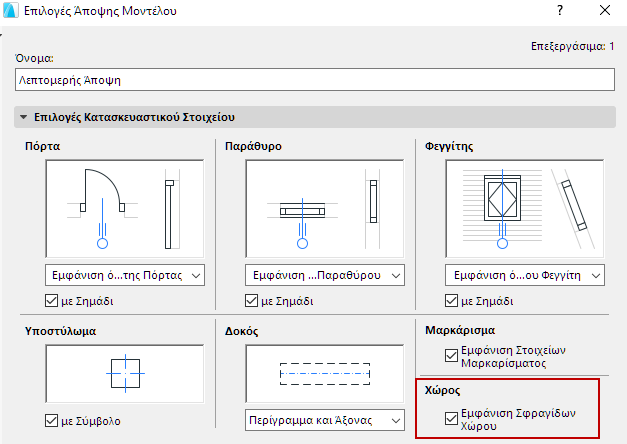

Εάν δεν θέλετε να εμφανίζονται σφραγίδες χώρων στη μελέτη, μη τσεκάρετε το κουτάκι Εμφάνιση Σφραγίδας Χώρου στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου (πάνελ Επιλογές για Κατασκευαστικά Στοιχεία).

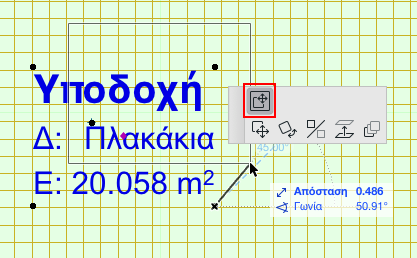

Οι Σφραγίδες Χώρων μπορούν να μετακινηθούν, ανεξάρτητα από τους Χώρους:
•Κάντε κλικ σε έναν κόμβο της Σφραγίδας Χώρου.
•Επιλέξτε το εικονίδιο Μετατόπιση Υποστοιχείου από τη ΜικροΠαλέτα.
•Μετατοπίστε τη Σφραγίδα Χώρου στην επιθυμητή θέση.
