Οι Χώροι είναι 3D στοιχεία, των οποίων η απεικόνιση στην κάτοψη αποτελείται από ένα ράστερ και μία σφραγίδα χώρου.
Για περισσότερες πληροφορίες, δείτε: Χώροι.

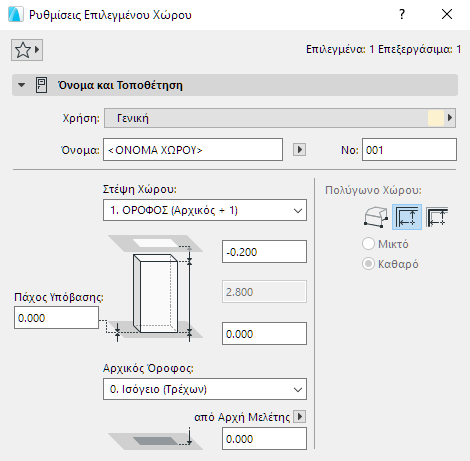

Χώρος - Πάνελ Όνομα και Τοποθέτηση
Χρήση Χώρου: Επιλέξτε μία χρήση Χώρου που ορίστηκε στο Επιλογές > Χαρακτηριστικά Στοιχείων > Χρήσεις Χώρων. Ο προσδιορισμός τους περιλαμβάνει το όνομα Χρήσης, τον κωδικό, το χρώμα και τη σφραγίδα χώρου καθώς και ένα σύνολο παραμέτρων.
Για λεπτομερή περιγραφή, δείτε: Χρήσεις Χώρων
Όνομα Χώρου και Αριθμός (Νo): Εισάγετε σε αυτά τα πεδία όνομα και αριθμό για κάθε Χώρο ξεχωριστά.
Εξ ορισμού:
•Η στέψη Χώρου συνδέεται με 1 όροφο πιο πάνω
•Αρχικός Όροφος είναι ο τρέχων όροφος.
Για περισσότερες πληροφορίες, δείτε: Αρχικός Όροφος.
Ο όροφος με τον οποίο συνδέεται η βάση του Χώρου ονομάζεται Αρχικός Όροφος, αλλά η βάση του μπορεί να αποκλίνει προς οποιαδήποτε κατεύθυνση.
Χρησιμοποιήστε τους ελέγχους αυτού του πάνελ για να αλλάξετε οποιαδήποτε από αυτές τις τιμές, και να καθορίσετε τη γεωμετρία και την πολυπλοκότητα του στοιχείου Χώρος.
Στέψη Υποστυλώματος: Χρησιμοποιήστε αυτόν τον έλεγχο είτε για άνω σύνδεση του Χώρου σε σχέση με τον Αρχικό του Όροφο (Αρχικός+1, Αρχικός+2, κ.λπ.), είτε για να τον κάνετε έναν Χώρο σταθερού ύψους (επιλέξτε “Χωρίς Σύνδεση”).
Εάν αργότερα τροποποιήσετε τις θέσεις και τα ύψη των ορόφων των μελετών σας, τα ύψη οποιωνδήποτε συνδεδεμένων Χώρων θα ρυθμιστούν αυτόματα.
•Προαιρετικά, καθορίστε μία απόκλιση της στέψης Τοίχου από τον όροφο άνω σύνδεσης (το ύψος Χώρου αλλάζει αναλόγως). Αυτή η τιμή απόκλισης μπορεί να είναι θετική, αρνητική ή μηδέν.
Το πεδίο απόκλιση δεν είναι διαθέσιμο όταν ο Χώρος δεν έχει άνω σύνδεση.
Ύψος Χώρου: Εισάγετε μία τιμή για το συνολικό ύψος του Χώρου. Για έναν άνω συνδεδεμένο Χώρο, αυτό το πεδίο δεν είναι επεξεργάσιμο.
•Η τιμή του ύψους Χώρου επηρεάζεται από τις άνω και κάτω αποκλίσεις, εάν υπάρχουν. Εάν αλλάξετε την άνω απόκλιση ενός άνω συνδεδεμένου Χώρου, ή την κάτω απόκλισή του από τον Αρχικό Όροφο, αυτή η αλλαγή θα εκφραστεί μέσα από την τιμή του ύψους.
Πάχος Υπόβασης: Προαιρετικά, εισάγετε μία τιμή Πάχους Υπόβασης (θετική ή αρνητική). Η βάση του Χώρου θα αποκλίνει. Αυτήν την τιμή μπορείτε να τη χρησιμοποιήσετε σε ένα σημάδι Σφραγίδας Χώρου.
•Εάν ο Χώρος έχει μία άνω σύνδεση, η βάση του στερεού του Χώρου θα ποικίλει ανάλογα με την τιμή του πάχους Υπόβασης συν την τιμή της απόκλισης από τον Αρχικό Όροφο (το άνω μέρος του Χώρου παραμένει στη θέση του).
•Εάν η στέψη Χώρου είναι χωρίς Σύνδεση, ολόκληρο το στερεό του Χώρου θα μετατοπίζεται προς τα πάνω ή προς τα κάτω, ανάλογα με την τιμή του πάχους Υπόβασης.
Αρχικό Όροφο
Επιλέξτε μία από τις ακόλουθες ρυθμίσεις για τον Αρχικό Όροφο:
•Τρέχων: Ο Αρχικός Όροφος ενός Χώρου θα είναι ο τρέχων όροφος, στον οποίο τοποθετείται.
•Επιλέξτε έναν όροφο με τον οποίο θα συνδεθεί η βάση του Χώρου. Κάντε κλικ στο Επιλογή Ορόφου για να εμφανίσετε την πλήρη λίστα των ορόφων της μελέτης, εάν δεν εμφανίζονται όλοι.
•Προαιρετικά, καθορίστε μία απόκλιση της βάσης Χώρου από τον Αρχικό του Όροφο (το ύψος Χώρου αλλάζει αναλόγως). Το πάχος υπόβασης παραμένει σταθερό.
Η βάση του Χώρου συνδέεται φυσικά με τον Αρχικό του Όροφο. Εάν αργότερα τροποποιήσετε τη θέση του Αρχικού Ορόφου (π.χ. επαναπροσδιορίσετε τη στάθμη δαπέδου), ο Χώρος θα αλλάξει τη θέση του, τηρώντας την καθορισμένη απόκλιση, εάν υπάρχει.
Εάν διαγράψετε τον Αρχικό Όροφο του Χώρου, ο Χώρος θα διαγραφεί, μαζί με όλα τα άλλα στοιχεία που βρίσκονται στον όροφο.
Εάν αλλάξετε την στάθμη ενός Χώρου ώστε να μετατοπιστεί σε έναν άλλο όροφο, ο Αρχικός Όροφος θα αλλάξει για να εναρμονιστεί με τη νέα θέση του στοιχείου. Για να ορίσετε έναν άλλον Αρχικό Όροφο ανεξαρτήτως στάθμης Χώρου, χρησιμοποιήστε την εντολή Επανασύνδεση Αρχικού Ορόφου.
Δείτε: Αλλαγή Αρχικού Ορόφου Βάσει Στάθμης.
Δείτε: Επανασύνδεση Αρχικού Ορόφου.
Κάτω Στάθμη [από Στάθμη Αναφοράς]: Υπολογίζει το υψόμετρο του Χώρου, μετρώντας το από την στάθμη Αναφοράς. Εξ ορισμού, αυτή η στάθμη Αναφοράς είναι το Μηδέν της Μελέτης. Αν χρειάζεται, πατήστε στο pop-up βελάκι για να αλλάξετε τη στάθμη Αναφοράς.
Σημείωση: Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
Σημείωση: Η Κάτω Στάθμη δείχνει την τρέχουσα στάθμη (υψόμετρο) της βάσης του Χώρου. Επομένως, αυτή η τιμή λειτουργεί μόνον ως ένα εργαλείο υπολογισμού και όχι ως μία σύνδεση. Εάν αλλάξετε τη θέση μίας στάθμης Αναφοράς, ο Χώρος δεν θα αλλάξει τη θέση του.

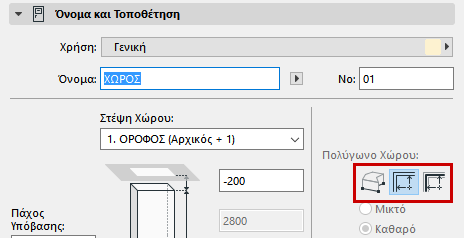

Πατήστε ένα από αυτά τα εικονίδια για να διαλέξετε τη μέθοδο δημιουργίας ενός Χώρου: Χειροκίνητη, Εσωτερικό Ίχνος ή Γραμμή Αναφοράς.
Χρησιμοποιήστε το εικονίδιο της Παλέτας Πληροφοριών για να προσπελάσετε τις τρεις επιλογές της χειροκίνητης μεθόδου: ΠολυΓΡΑΜΜΗ, Ορθογωνική ή Ορθογωνική με Στροφή.
Για περισσότερες πληροφορίες, δείτε: Δημιουργία Χώρων.

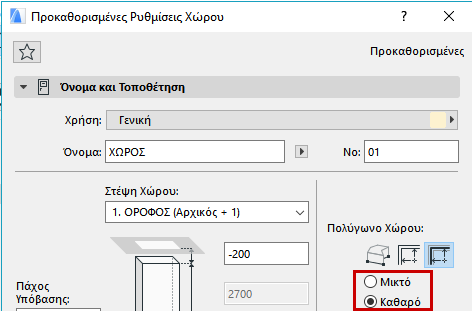

Εμφάνιση Πολυγώνου Χώρου (Μικτό/Καθαρό): Αυτά τα στρογγυλά κουμπιά είναι ενεργά μόνον όταν χρησιμοποιείτε τη μέθοδο κατασκευής "Γραμμή Αναφοράς".
•Καθαρό: Το πολύγωνο Χώρου δεν θα εμφανίζεται πέρα από το εσωτερικό ίχνος των οριακών τοίχων.
•Μικτό: Εμφανίζεται ολόκληρο το πολύγωνο Χώρου.
Το πάνελ Κάτοψη ορίζει την εμφάνιση του ράστερ Χώρου στην Κάτοψη.

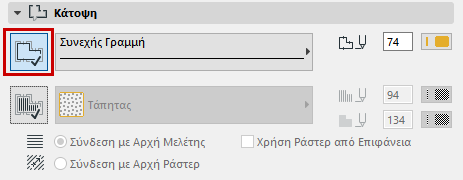

•Κάντε κλικ στο κουμπί αν θέλετε το Ράστερ Χώρου να διαθέτει περίγραμμα.
•Επιλέξετε ένα Τύπο Γραμμής και ένα χρώμα περιγράμματος από τις pop-up παλέτες Τύπος Γραμμής και Χρώμα Πένας.

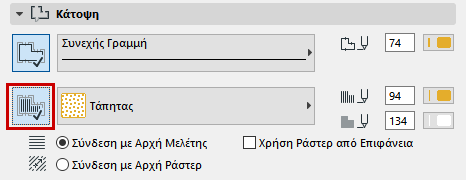

Μοτίβο Ράστερ (Κάλυψης) Χώρου:
•Κάντε κλικ στο κουμπί για να επιλέξτε ένα μοτίβο Ράστερ κάλυψης και ένα φόντο από το pop-up τύπος Ράστερ.
Σημείωση: Σε αυτόν τον διάλογο θα είναι διαθέσιμα μόνον εκείνα τα Ράστερ που ορίζονται ως Ράστερ Κάλυψης στις Επιλογές > Χαρακτηριστικά Στοιχείων > Τύποι Ράστερ.
Για περισσότερες πληροφορίες, δείτε: Ανάθεση ενός Ράστερ Κάλυψης.

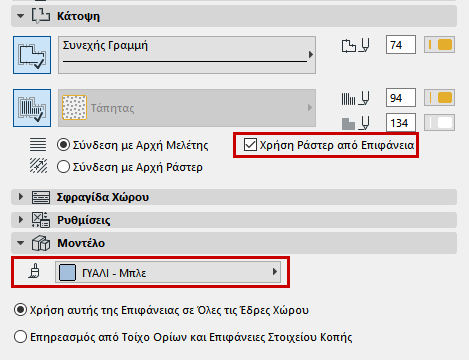

Χρήση Ράστερ από Επιφάνεια: Το τσεκάρισμα σημαίνει, ότι το ράστερ Χώρου θα εμφανίζει στην Κάτοψη την ίδια διαγράμμιση της άνω επιφάνειας, με εκείνην που ορίσατε για την 3D απεικόνιση του Χώρου, στο πάνελ Μοντέλο Χώρου.
Σημείωση: Το τσεκάρισμα στο κουτάκι επηρεάζει και την εμφάνιση του 3D Μοντέλου: αν έχετε αναθέσει έναν ειδικό προσανατολισμό ράστερ με το Σύνδεση με Αρχή Ράστερ (δείτε συνέχεια), αυτό θα φαίνεται στην 3D προβολή του ράστερ.
Σύνδεση Προσανατολισμού Ράστερ: Επιλέξτε ένα από τα δύο στρογγυλά κουμπιά για τη μέθοδο εμφάνισης του διανυσματικού ράστερ κάλυψης:
•Σύνδεση με Αρχή Μελέτης: Το μοτίβο του ράστερ θα ξεκινάει στην Αρχή της Μελέτης, ενώ θα εμφανίζεται το τμήμα του μοτίβου που βρίσκεται εντός των ορίων του Ράστερ. Δεν εμφανίζεται κανένα χειριστήριο ράστερ.
•Σύνδεση με Αρχή Ράστερ: Αν διαλέξετε αυτήν την επιλογή και τοποθετήσετε τον Χώρο στην Κάτοψη, το ράστερ Κάλυψης θα έχει και ένα χειριστήριο ράστερ. Επιλέγοντας και μετακινώντας το χειριστήριο του ράστερ, μπορείτε να χειριστείτε τον προσανατολισμό Ράστερ. Χρησιμοποιήστε την εντολή “Μετατόπιση υποστοιχείου” από τη ΜικροΠαλέτα.
Τα χειριστήρια Ράστερ εμφανίζονται μόνον όταν έχετε ενεργοποιήσει τον διακόπτη Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Χειριστήρια Ράστερ.
Για περισσότερες πληροφορίες, δείτε: Ορισμός Προσανατολισμού Μοτίβων Ράστερ (Διανυσματικού ή από ΣΥΜΒΟΛΟ).

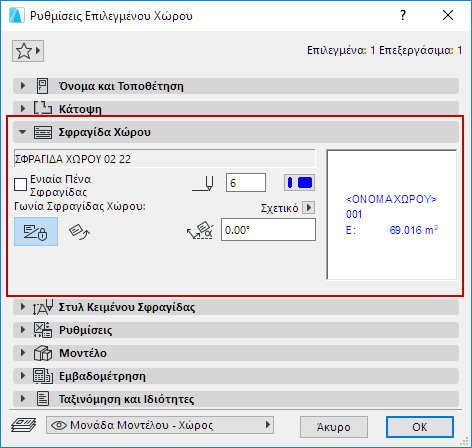

Χρησιμοποιήστε αυτούς τους ελέγχους για να ρυθμίσετε την απεικόνιση της Σφραγίδας Χώρου στην Κάτοψη.
Το πρώτο πεδίο δείχνει το όνομα της Σφραγίδας Χώρου. Εδώ δεν μπορείτε να αναθέσετε διαφορετική σφραγίδα χώρου. Η εμφανιζόμενη σφραγίδα χώρου είναι αυτή που είναι συσχετισμένη με τη Χρήση Χώρου που επιλέξατε στο Πάνελ Όνομα και Τοποθέτηση.
Σημείωση: Η Σφραγίδα Χώρου που έχει ανατεθεί σε κάθε μία Χρήση Χώρου, καθορίζεται από τις ρυθμίσεις που έχουν γίνει στις Επιλογές > Ρυθμίσεις Χαρακτηριστικών > Χρήσεις Χώρων.
Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε αυτό το χρώμα πένας για όλα τα μέρη του συμβόλου σημαδιού, ανεξάρτητα από οποιαδήποτε ειδικά χρώματα έχουν οριστεί αλλού για αυτό το σημάδι.
•Εισάγετε μία γωνία στροφής της Σφραγίδας Χώρου.
•Χρησιμοποιήστε δύο εικονίδια για να καθορίσετε τον τρόπο ερμηνείας της τιμής αυτής της γωνίας κατά την τοποθέτηση του στοιχείου:
–Γωνία Σταθερή σε Οθόνη
–Γωνία Σταθερή σε Μοντέλο: Η Σφραγίδα Χώρου θα στραφεί μαζί με την άποψη.
Δείτε: Ορισμός Προσανατολισμού.
Για περισσότερες πληροφορίες αναφορικά με τις Σφραγίδες Χώρων, δείτε: Χώρος - Πάνελ Σφραγίδα.

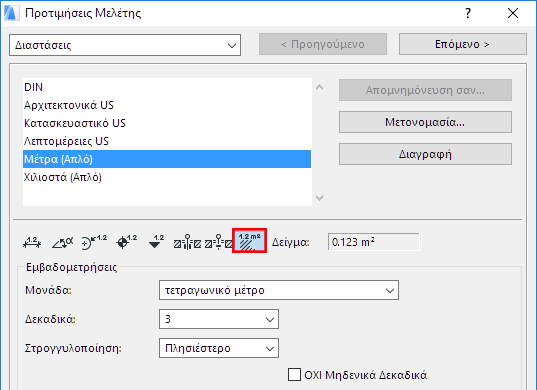

Σημείωση: Για να ρυθμίσετε τις μονάδες εμφάνισης του Εμβαδού Χώρου σε αυτήν τη Σφραγίδα Χώρου, χρησιμοποιήστε το Επιλογές > Προτιμήσεις Μελέτης > Διαστάσεις και επιλέξτε μονάδες Εμβαδομέτρησης.
Σημείωση: Αν αλλάξετε τη Χρήση του Χώρου, θα χαθούν οι προσαρμογές των παραμέτρων της Σφραγίδας Χώρου. Οι παράμετροι θα επιστρέψουν στις τιμές που απομνημονεύτηκαν μαζί με το χαρακτηριστικό Χρήση Χώρου.
Χώρος - Πάνελ Ειδικές Ρυθμίσεις

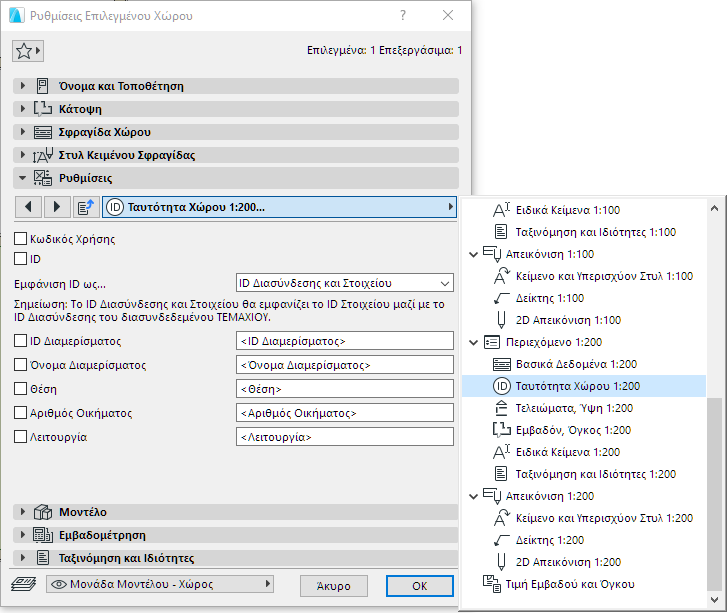

Αυτό το πάνελ περιέχει πρόσθετες επιλογές, συνδεδεμένες με τη Σφραγίδα Χώρου.
Το πάνελ Μοντέλο ελέγχει την 3D απεικόνιση των Χώρων, περιλαμβάνοντας επιλογές για την Επιφάνεια και την κοπή.
Χρησιμοποιήστε το pop-up για να επιλέξετε μία επιφάνεια για την απεικόνιση αυτού του Χώρου.
Για περισσότερες πληροφορίες, δείτε: 3D Εμφάνιση των Χώρων.
•Χρήση αυτής της Επιφάνειας σε όλες τις Έδρες του Χώρου: Με κλικ σε αυτό το κουμπί επιλέγετε την εμφάνιση όλων των εδρών του Χώρου, με την επιφάνεια που έχετε επιλέξει στο παραπάνω pop-up.
•Επηρεασμός από Τοίχο Ορίων και Επιφάνειες Στοιχείου Κοπής: Με κλικ σε αυτό το κουμπί, τα μεμονωμένα πολύγωνα επιφανειών του χώρου θα υιοθετήσουν τις αντίστοιχες επιφάνειες των περιμετρικών τοίχων και των στοιχείων με τα οποία έχετε κόψει τον Χώρο.
Για περισσότερες πληροφορίες, δείτε: Κοπή Χώρου από Άλλο Στοιχείο.

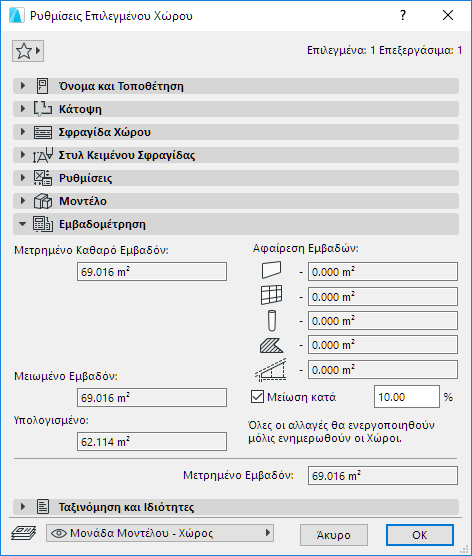

Χρησιμοποιήστε τους ελέγχους αυτού του πάνελ για να δείτε το μετρημένο εμβαδόν του Χώρου και να βελτιώσετε επιλεκτικά τις υπολογισμένες τιμές.
Σημείωση: Για να δείτε την επίδραση οποιωνδήποτε αλλαγών στις ρυθμίσεις υπολογισμού Χώρων, πρέπει να εκτελέσετε την εντολή Σχεδίαση > Ενημέρωση Χώρων.
Δείτε: Ενημέρωση Χώρων.
Το Μετρημένο Καθαρό Εμβαδόν αναφέρεται στο Πολύγωνο Χώρου μόνο μέχρι την εσωτερική έδρα των Τοίχων Οριοθέτησης . (Αντίθετα, το Μετρημένο Εμβαδόν περιλαμβάνει το εμβαδόν των Τοίχων οριοθέτησης μέχρι τις γραμμές αναφοράς τους.)
Σε σύγκριση με το Μετρημένο Εμβαδόν, το Μετρημένο Καθαρό Εμβαδόν μειώνεται περαιτέρω από Τοίχους, Υποστυλώματα, και/ή Τοιχοπετάσματα τα οποία είναι στο εσωτερικό του πολυγώνου, ΕΑΝ η Σχέση τους με Χώρους είναι ρυθμισμένη σε „Περίγραμμα Χώρου”.
Το Μειωμένο Εμβαδόν προκύπτει από αφαίρεση του εμβαδού ορισμένων στοιχείων (βάσει των Προτιμήσεων Χώρου) από το Μετρημένο Καθαρό Εμβαδόν.
•Αφαιρέστε το εμβαδόν Τοίχων, Υποστυλωμάτων, και/ή Τοιχοπετασμάτων τα οποία είναι στο εσωτερικό του πολυγώνου, ΕΑΝ η Σχέση τους με Χώρους είναι ρυθμισμένη σε „Περίγραμμα Χώρου”.
–Η μείωση των εμβαδών αυτών των Τοίχων, Υποστυλωμάτων, και Τοιχοπετασμάτων, υπόκειται περαιτέρω στις Προτιμήσεις Χώρου.
•Αφαιρέστε τα εμβαδά των Ράστερ εφόσον είναι ενεργοποιημένη η επιλογή τους για „μείωση εμβαδού Ράστερ”.
•Αφαιρέστε το εμβαδόν των Περιοχών χαμηλής οροφής και των εσοχών τοίχου, όπως ορίζονται στις Προτιμήσεις Χώρου
Υπολογισμένο
Τσεκάρετε το κουτάκι Μείωση κατά, εάν θέλετε να μειώσετε περαιτέρω το Μειωμένο Εμβαδόν κατά ένα δεδομένο ποσοστό (εισάγετε το ποσοστό που θέλετε στο πεδίο εισαγωγής). Το αποτέλεσμα είναι το Υπολογισμένο (εμβαδόν).
Αυτά τα μόνο για ανάγνωση πεδία, εμφανίζουν πόσο από το αρχικό εμβαδόν του Χώρου αφαιρείται, ανάλογα με τα στοιχεία που βρίσκονται στο εσωτερικό του χώρου ή τέμνονται με αυτόν.
•Τοίχοι, Τοιχοπετάσματα και Υποστυλώματα
Εμφανίζει το εμβαδόν που αφαιρείται για αυτά τα στοιχεία, ως αποτέλεσμα των ρυθμίσεων σε Επιλογές > Προτιμήσεις Μελέτης > Χώροι.
•Ράστερ
Η τιμή αφαίρεσης εμβαδού εμφανίζει το εμβαδόν που αφαιρείται, ως αποτέλεσμα της επιλογής "Αφαίρεση από Χώρους" του Ράστερ. (Ενεργό ή ανενεργό, στις Ρυθμίσεις Ράστερ - πάνελ Γενικές Ρυθμίσεις).
•Χαμηλές οροφές
Εάν ο χώρος έχει κοπεί από μία Στέγη ή ένα Κέλυφος, εμφανίζει το εμβαδόν που αφαιρείται ως αποτέλεσμα των ρυθμίσεων σε Επιλογές > Προτιμήσεις Μελέτης > Χώροι.
