Καθορισμός της Εμφάνισης του Στοιχείου στην Κάτοψη

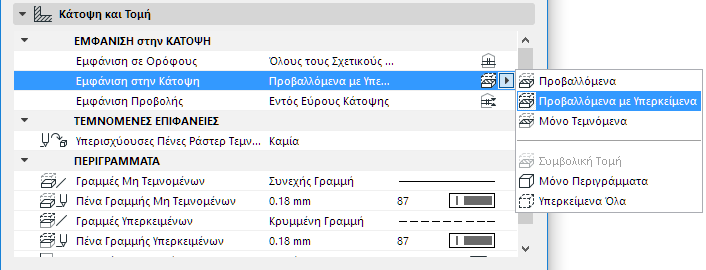

Χρησιμοποιήστε το pop-up Εμφάνιση στην Κάτοψη για εμφάνιση Τοίχων, Τοιχοπετασμάτων, Δοκών, Υποστυλωμάτων, Στεγών και Ανοιγμάτων (Παράθυρα Πόρτες), με μία από τις διαφορετικές αναπαραστάσεις. Αυτός ο pop-up έλεγχος βρίσκεται στο πάνελ Κάτοψη & Τομή του διαλόγου Ρυθμίσεων του Εργαλείου του στοιχείου.
Για λεπτομέρειες που αφορούν την εμφάνιση Πόρτας/Παραθύρου, δείτε: Εμφάνιση στην Κάτοψη Πορτών/Παραθύρων.
1.Προβαλλόμενα με Υπερκείμενα: Δείχνει το τεμνόμενο τμήμα του 3D μοντέλου του στοιχείου (π.χ., όπως τέμνεται στο ύψος του Επιπέδου Τομής για Κάτοψη), συν το υπερκείμενο τμήμα του στοιχείου (δηλ. το τμήμα του στοιχείου που βρίσκεται πάνω από το Επίπεδο Τομής για Κάτοψη) και το μη τεμνόμενο (προς τα κάτω) τμήμα του.
Σημείωση: Το “Προβαλλόμενα με Υπερκείμενα” είναι η προκαθορισμένη ρύθμιση εμφάνισης για κεκλιμένα ή σύμπλοκα υποστυλώματα και τοίχους, καθώς και για όλες τις στέγες και τις δοκούς.
2.Προβαλλόμενα: Δείχνει το τεμνόμενο τμήμα του 3D μοντέλου του στοιχείου, συν το μη τεμνόμενο τμήμα του (προς τα κάτω).
Αν επιλέξετε μία από αυτές τις επιλογές “προβαλλομένων” (Προβαλλόμενα με Υπερκείμενα ή Προβαλλόμενα), μπορείτε αργότερα να καθορίσετε την έκταση της προβολής, χρησιμοποιώντας τις επιλογές Εμφάνιση Προβολής.
Για περισσότερες πληροφορίες, δείτε: Ορισμός Εύρους Εμφάνισης Προβαλλόμενων Στοιχείου (Εμφάνιση Προβολής).
3.Μόνο Τεμνόμενα: Δείχνει μόνο το τεμνόμενο τμήμα, όπως τέμνεται από το Επίπεδο Τομής για Κάτοψη. (Διαθέσιμο για κατασκευαστικά στοιχεία. Δεν είναι διαθέσιμο για παράθυρα ή πόρτες).
Διατίθενται μερικές πρόσθετες επιλογές εμφάνισης:
4.Συμβολική Τομή: (Διαθέσιμη μόνο για μη κεκλιμένους και μη σύμπλοκους τοίχους και για κατακόρυφα ή σύμπλοκα υποστυλώματα). Ολόκληρη η προβολή στην κάτοψη των μη-κεκλιμένων, των μη σύμπλοκων τοίχων ή των κατακόρυφων (βασικών ή σύμπλοκων) υποστυλωμάτων θα εμφανίζεται σαν τομή, χρησιμοποιώντας τα χαρακτηριστικά γραμμής και ράστερ τεμνομένων, ανεξάρτητα από την κατακόρυφη θέση του στοιχείου. Αυτή η επιλογή είναι διαθέσιμη είτε μόνο για βασικούς κατακόρυφους τοίχους ή υποστυλώματα, είτε για σύμπλοκα υποστυλώματα και μόνον εάν ο έλεγχος Εμφάνιση στον Όροφο έχει οριστεί σε Μόνο στον Αρχικό Όροφο. Οι ρυθμίσεις του Επιπέδου Τομής για Κάτοψη δεν επηρεάζουν την εμφάνιση αυτών των στοιχείων.
6.Συμβολική με Υπερκείμενα: Αυτή η επιλογή εμφάνισης είναι διαθέσιμη μόνο για Τοιχοπετάσματα.

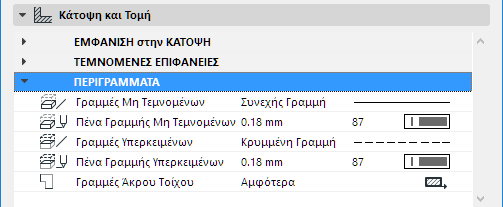

7.Μόνο Περιγράμματα: Εμφανίζεται το περίγραμμα ολόκληρου του στοιχείου, χρησιμοποιώντας τα χαρακτηριστικά για τα μη τεμνόμενα του στοιχείου. Τα χαρακτηριστικά Μη Τεμνομένων ορίζονται για κάθε στοιχείο χρησιμοποιώντας τους ελέγχους της ενότητας “ΠΕΡΙΓΡΑΜΜΑΤΑ” του πάνελ Κάτοψη και Τομή του διαλόγου Ρυθμίσεων του στοιχείου.
8.Υπερκείμενα Όλα: Εμφανίζεται το περίγραμμα ολόκληρου του στοιχείου, χρησιμοποιώντας τα χαρακτηριστικά για τα υπερκείμενα του στοιχείου. Τα χαρακτηριστικά των Υπερκειμένων ορίζονται για κάθε στοιχείο, χρησιμοποιώντας τους ελέγχους της ενότητας “ΠΕΡΙΓΡΑΜΜΑΤΑ” (πάνελ Κάτοψη και Τομή, του διαλόγου Ρυθμίσεων του στοιχείου).
