3D Έγγραφο: Προβολή Κάτοψης
Δημιουργήστε αυτόν τον τύπο 3D Εγγράφου που βασίζεται σε μία προβολή της Κάτοψης. Καθορίστε την προβολή, ρυθμίζοντας ένα ύψος για το επίπεδο τομής και ορίζοντας τη διεύθυνση προβολής είτε ανοδική (προς την οροφή), είτε καθοδική (προς το δάπεδο). Αυτό χρησιμεύει, π.χ. για απεικόνιση των φερόντων δομών στο σχέδιο μίας πλάκας, ή ως ένα σχέδιο οροφής. Χρησιμοποιήστε το και για τη δημιουργία σκιασμένων Κατόψεων για παρουσιάσεις ή για σχεδιασμό εσωτερικών χώρων.
3D Έγγραφο: 3D Προβολή
Αυτό το 3D Έγγραφο πηγάζει από το 3D παράθυρο. Συγκεκριμένες παράμετροι και επιλογές που επηρεάζουν την εμφάνιση 3D παραθύρου (όπως η προβολή και το φιλτράρισμα/επιλογή των στοιχείων) θα επηρεάζουν την εμφάνιση του 3D Εγγράφου.

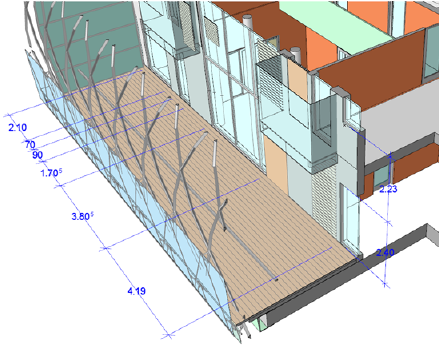

Για την προσθήκη διαστάσεων, απλά χρησιμοποιήστε τα εργαλεία διαστασιολόγησης του ARCHICAD και κάποιες λειτουργίες διαστασιολόγησης που διατίθενται μόνο για τα 3D Έγγραφα.
Το Σ-Άποψης 3D Εγγράφου
Το 3D Έγγραφο είναι ένα σ-άποψης που εμφανίζεται στον Χάρτη Μελέτης του Πλοηγού.
Μπορείτε επίσης να πάτε στα 3D Έγγραφα μέσα από την εντολή Πηγαίνετε σε της Γραμμής Εργαλείων Μικρός Πλοηγός, ή από το μενού Παράθυρα > Πλοήγηση > 3D Έγγραφα, ή από το μενού Παράθυρα).
Από πολλές απόψεις, το 3D Έγγραφο είναι ανάλογο με το σ-άποψης Τομής: είναι ένα αναπόσπαστο τμήμα του μοντέλου ARCHICAD, και τα στοιχεία μοντέλου ανακατασκευάζονται αυτόματα ή χειροκίνητα, ανάλογα με την κατάστασή τους.
Στο 3D Έγγραφο, μπορείτε να επιλέξετε στοιχεία μοντέλου και πρόσβαση στους διαλόγους ρυθμίσεών τους για να κάνετε αλλαγές στο μοντέλο, αλλά δεν μπορείτε να τα επεξεργαστείτε γραφικά ή να δημιουργήσετε νέα στοιχεία μοντέλου.
Εντούτοις, όπως και σε άλλες απόψεις μοντέλου, το 3D Έγγραφο έχει τον δικό του διάλογο Ρυθμίσεων 3D Εγγράφου, όπου μπορείτε να ορίσετε παραμέτρους που αναφέρονται ειδικά στο 3D Έγγραφο: περιλαμβάνουν την εμφάνιση ράστερ/πένας των επιφανειών στοιχείου (συμπεριλαμβάνονται τα τεμνόμενα σύνθετα στοιχεία) καθώς και τα περιγράμματα, τη διαφάνεια, το 3D Ράστερ, τη σκίαση, τη φωτοσκίαση και τα εφφέ ηλίου.
Σημείωση: Η εμφάνιση των σύνθετων στοιχείων στο παράθυρο 3D Εγγράφου εξαρτάται και από τις ρυθμίσεις Μερικής Εμφάνισης Δομής.
Δείτε επίσης: Μερική Εμφάνιση Δομής.

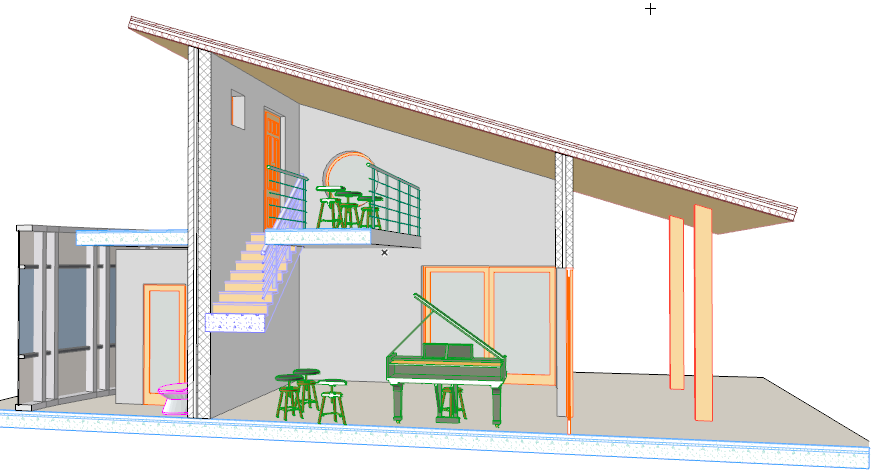

Στο 3D Έγγραφο μπορείτε να εμφανίζετε τα υλικά των τεμνόμενων επιφανειών σε μία 3D τύπου απεικόνιση, ώστε να γίνονται αντιληπτές οι σύνθετες δομές:
