Καθορισμός Διαθεσιμότητας Ράστερ σε Pop-Ups
Για να αποφευχθεί η ασχολία σας με τόσα πολλά ράστερ κάθε φορά, τα pop-ups επιλογής Ράστερ που βρίσκονται στους διαλόγους της διεπαφής χρήστη του ARCHICAD, δεν περιέχουν το πλήρες σύνολο των ράστερ της μελέτης, παρά μόνον εκείνα τα ράστερ που ανήκουν σε μία θεματικά κατάλληλη κατηγορία.
Για παράδειγμα:
•Ένας Τύπος Ράστερ πρέπει να οριστεί ως “Ράστερ Κάλυψης”, εάν θέλετε να μπορείτε να τον επιλέξετε ως Ράστερ Κάλυψης, π.χ. στις ρυθμίσεις Στέγης ή Πλάκας.
•Μόνον όσα ράστερ έχουν χαρακτηριστεί ως “Ράστερ Τεμνομένων” είναι διαθέσιμα στα Δομικά Υλικά.
Επεξεργασία Κατηγορίας Χαρακτηριστικού Τύπου Ράστερ

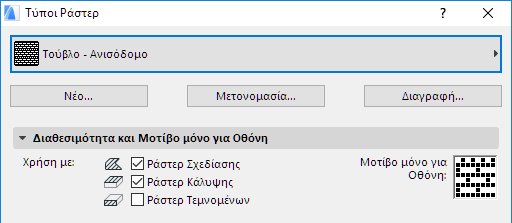

1.Ανοίξτε τον διάλογο Επιλογές > Χαρακτηριστικά Στοιχείου > Τύποι Ράστερ και δείτε το πάνελ Διαθεσιμότητα και Μοτίβο μόνο για Οθόνη.
2.Επιλέξτε το Ράστερ για επεξεργασία.
3.Τσεκάρετε ένα ή περισσότερα από τα κουτάκια τσεκαρίσματος Χρήση με για να καθορίσετε την Κατηγορία Ράστερ.
•Ράστερ Σχεδίασης: Τα ράστερ Σχεδίασης δεν εφαρμόζονται σε κατασκευαστικά στοιχεία, σχεδιάζονται χειροκίνητα, χρησιμοποιώντας το εργαλείο Ράστερ.
Σημείωση: Αν αυτό το κουτάκι δεν έχει τσεκαριστεί, ο τρέχων τύπος ράστερ δεν θα είναι διαθέσιμος στον διάλογο Ρυθμίσεις Ράστερ.
•Ράστερ Κάλυψης: Τσεκάρετε αυτό το κουτάκι για να συμπεριλάβετε τον τρέχοντα τύπο ράστερ σε διαλόγους Ρυθμίσεων Πλάκας, Στέγης, Κελύφους, Αναγλύφου, Χώρου, Αντικειμένου και στο πάνελ 3D Ράστερ του διαλόγου Ρυθμίσεων Επιφάνειας.
•Ράστερ Τεμνομένων: Τσεκάρετε αυτό το κουτάκι για να συμπεριλάβετε τον τρέχοντα τύπο ράστερ στους διαλόγους ρυθμίσεων των GDL στοιχείων (τα οποία χρησιμοποιούν ράστερ τεμνομένων), ή στον Διάλογο Δομικά Υλικά.
Σημείωση: Υπάρχουν μερικοί περιορισμοί. Για παράδειγμα, τα Ράστερ Εικόνας δεν μπορούν να χρησιμοποιηθούν ως ράστερ τεμνομένων.
